電阻在電源電路上的用途（電阻在電子電路中的用途你知道多少）

2023-04-29 17:09:51 1

電阻是學習過物理的人都知道的一種元器件，最早接觸電阻這個概念是在初中。電阻（通常用「R」表示）在物理學中表示導體對電流阻礙作用的大小。導體的電阻越大，表示導體對電流的阻礙作用越大。

電阻

電阻用途1

上拉電阻、下拉電阻

電源到器件引腳上的電阻叫上拉電阻，作用是平時使該引腳為高電平，地到器件引腳上的電阻叫下拉電阻，作用是平時使該引腳為低電平。

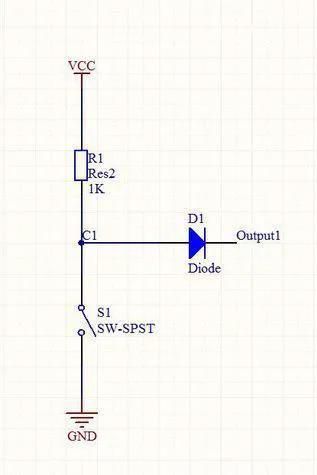

上拉電阻

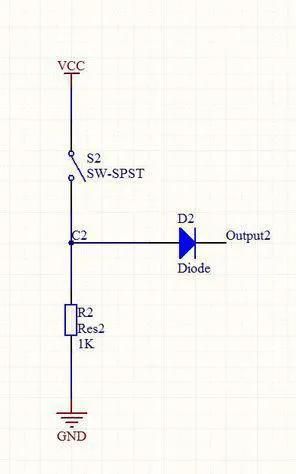

下拉電阻

電阻用途2

分壓電阻

與某一電路串聯的導體的電阻。在總電壓不變的情況下，在某一電路上串聯一個分壓電阻，將能起分壓的作用，一部分電壓將降在分壓電阻上，使該部分電路兩端的電壓減小。分壓電阻的阻值越大，分壓作用越明顯。

電阻用途3

分流電阻

與某一電路並聯的導體的電阻。分流電阻的阻值越小，分流作用越明顯。

電阻用途4

限流電阻

限流電阻是由電阻串聯於電路中，用以限制所在支路電流的大小，以防電流過大燒壞所串聯的元器件。同時限流電阻也能起分壓作用。

電阻用途5

濾波作用

RC濾波電路中配合電容一起使用。

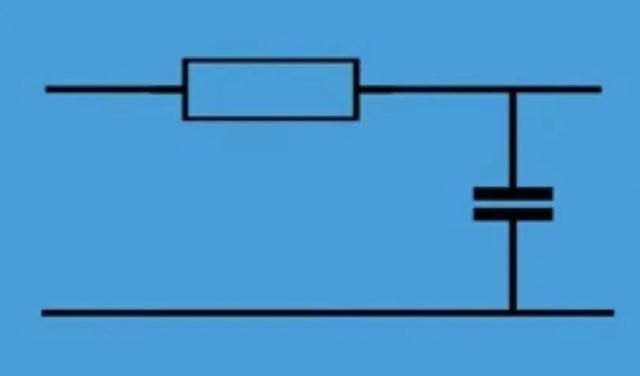

一階RC濾波電路

電阻用途6

將電能轉化為內能

當電流通過電阻時，電流做功而消耗電能，產生了熱量，這種現象叫做電流的熱效應，根據此效應製作成電熱器，將電能轉化為內能。

電阻用途7

阻抗匹配

匹配電阻的作用就是是電路穩定，達到需要的效果。

電阻用途8

偏置作用

偏置電阻用來調節基極偏置電流，使電晶體有一個適合的工作點。
