常用低壓電器基本知識（幾種常見低壓電器）

2023-04-19 02:18:32

1、刀開關

（1）結構：一種最簡單的手動電器。

（2）分類：單極(單刀)、雙極(雙刀)、三極(三刀)

（3）作用：用在不頻繁接通和分斷的電路中，也用於隔離電路和電源（又稱為隔離開關）

2、組合開關

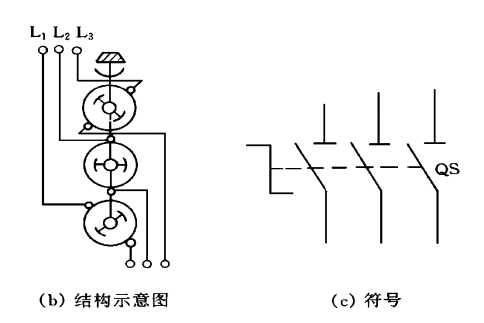

（1）結構：也是一種刀開關，刀片可轉動，由裝在同一軸上的單個或多個單極旋轉開關疊裝組成。轉動手柄，可使動觸片與靜觸片接通與斷開。

（2）分類：單極、雙極、三極、多極。

（3）作用：生產機械的電源引入、局部照明等。

3、熔斷器

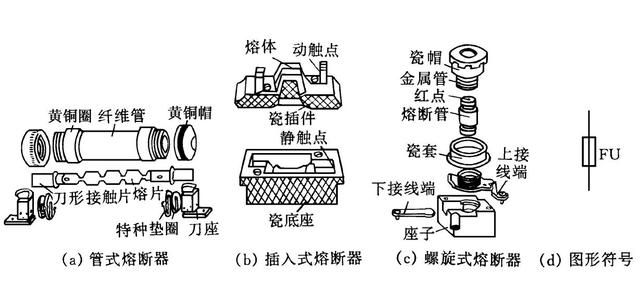

（1）作用：最常用的短路保護電器。熔體由電阻率較高而熔點較低的合金製成，正常工作時熔體不熔斷，短路時熔體立即熔斷，及時切斷電源。

（2）分類：實用中，常把熔斷器和刀開關組合在一起，分為閘刀開關和鐵殼開關。

4、按鈕

一種最簡單的手動電器。

（1）作用：發出操作信號、接通和斷開電流較小的控制電路，以控制電流較大的電動機運行。

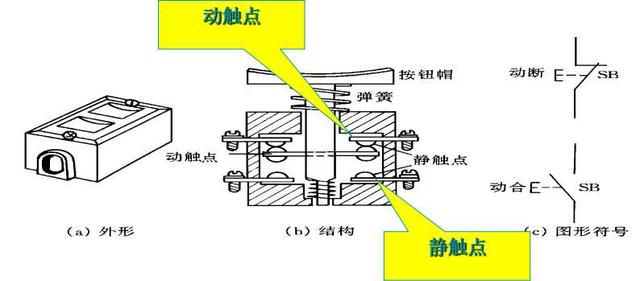

（2）結構：鈕帽、動觸點、靜觸點和復位彈簧等。

按鈕未按下時：

動斷觸點：動觸點與上面的靜觸點接通。

動合觸點：動觸點與下面的靜觸點斷開。

按下按鈕時：上面的動斷觸點斷開，下面的 動合觸點接通。

當鬆開按鈕時：動觸點在復位彈簧作用下復位，動斷觸點和動合觸點都恢復原態。

5、接觸器

一種依靠電磁力作用使觸點閉合或分離的自動電器。

（1）作用：用於接通和斷開電動機或其它用電設備電路。

（2）結構：磁鐵分靜鐵心和動鐵心，觸點分主觸點和輔助觸點。

結構示意圖

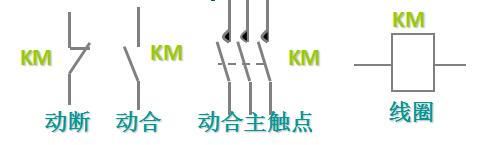

符號

主觸點接電動機主電路，輔助觸點用於控制電路。

利用線圈中小電流的通斷來控制主電路中大電流的通斷。

當線圈通電時：主觸點閉合，電動機旋轉。

當線圈斷電時：主觸點分開，電動機停轉。

6、熱繼電器

（1）通常用熱繼電器來實現過載保護。當電動機負載過大，電壓過低或一相斷路時，電流增大，超過額定電流，熔斷器不一定熔斷，但時間長了影響壽命。

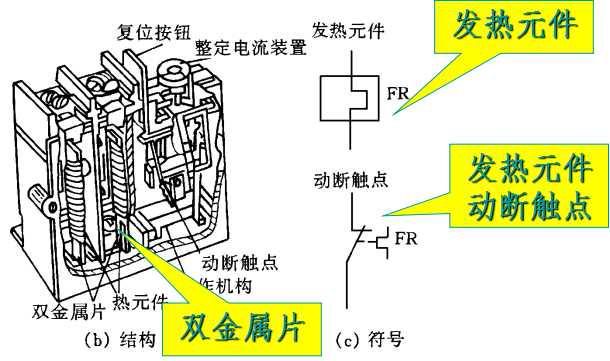

（2）結構

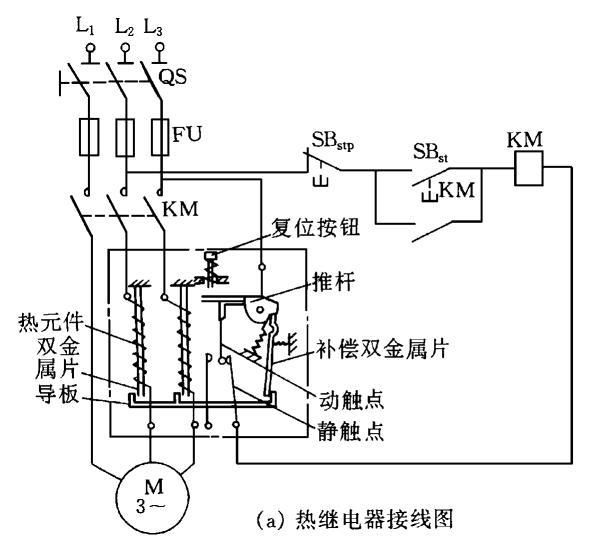

（3）工作原理：利用膨脹係數不同的雙金屬片遇熱後彎曲變形，去推動觸點，斷開電動機控制電路。

電動機正常工作時：雙金屬片不起作用。

當電動機過載時：流過發熱元件的電流超過其整定電流，使雙金屬片因受熱而有較大彎曲，向左推動導板，動觸點離開靜觸點，接觸器線圈KM斷電，斷開電動機電源。

7、行程開關

對生產機械的某一運動部件的行程或位置變化進行控制。通常用行程開關來實現。

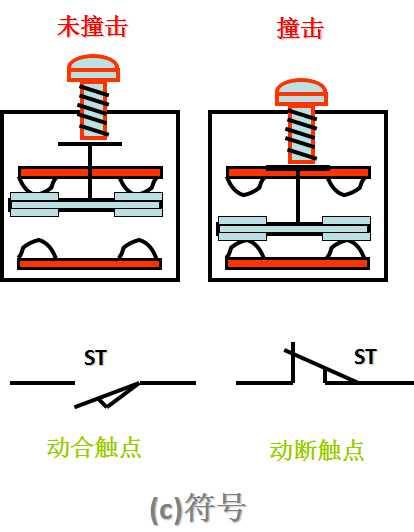

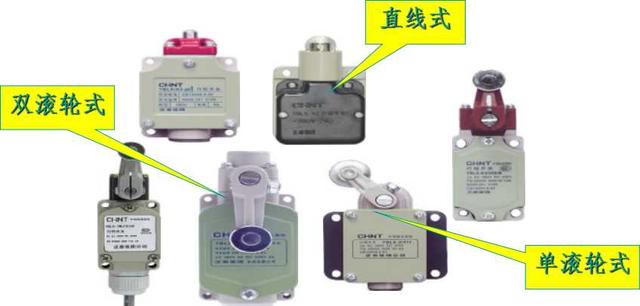

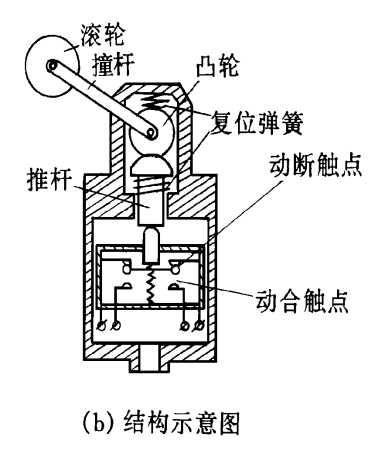

（1）行程開關（限位開關）：

是利用機械部件位移來切換電路的自動電器。

8、時間繼電器

按一定時間間隔對機械進行控制。

（1）時間繼電器：

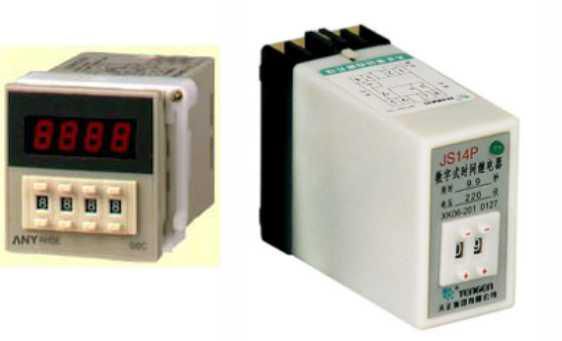

按所整定的時間間隔的長短來切換電路的自動電器。有空氣式、電動式、電子式等。

是從得到輸入信號(線圈通電或斷電)起，經過一段時間延時後才動作的繼電器。適用於定時控制。

（3）工作原理：利用線圈的通電或斷電，控制觸點閉合或分開。

靜鐵心固定不變，動鐵心與動觸點連在一起，可左右移動。

當線圈通電時，靜、動鐵心間產生電磁吸力，動鐵心帶動動觸點右移，動斷觸點斷開，動合觸點閉合。

當線圈斷電時，電磁力消失，動鐵心在彈簧作用下帶動動觸點復位，使動斷觸點和動合觸點恢復原狀。
