建築電氣工程通常包括：供配電、防雷接地、變電所、架空線路、消防電、樓宇智能化、綜合布線、電機控制、電梯、設備的自動化控制、照明...等等。那麼在建築電氣施工過程中需要注意什麼呢？下面就讓小編給大家講一講吧！

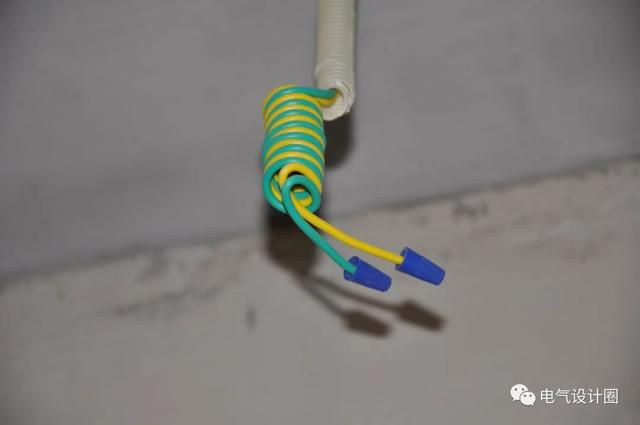

（1）現場的電氣材料如何驗收？

1）主要的電氣材料和設備必須要有生產單位提供的材質性能出廠質量合格證，設備應有名牌。有3C認證。

2）電線、電纜必須有材質檢測報告，並有檢測部門的檢測該產品原件影印件。有3C認證。

3）電箱要開箱檢驗，檢查箱體外觀、箱內的各種開關、互感器、指示燈等附件外觀、還要檢查該箱配置是否與訂貨時的圖紙相符。有3C認證。

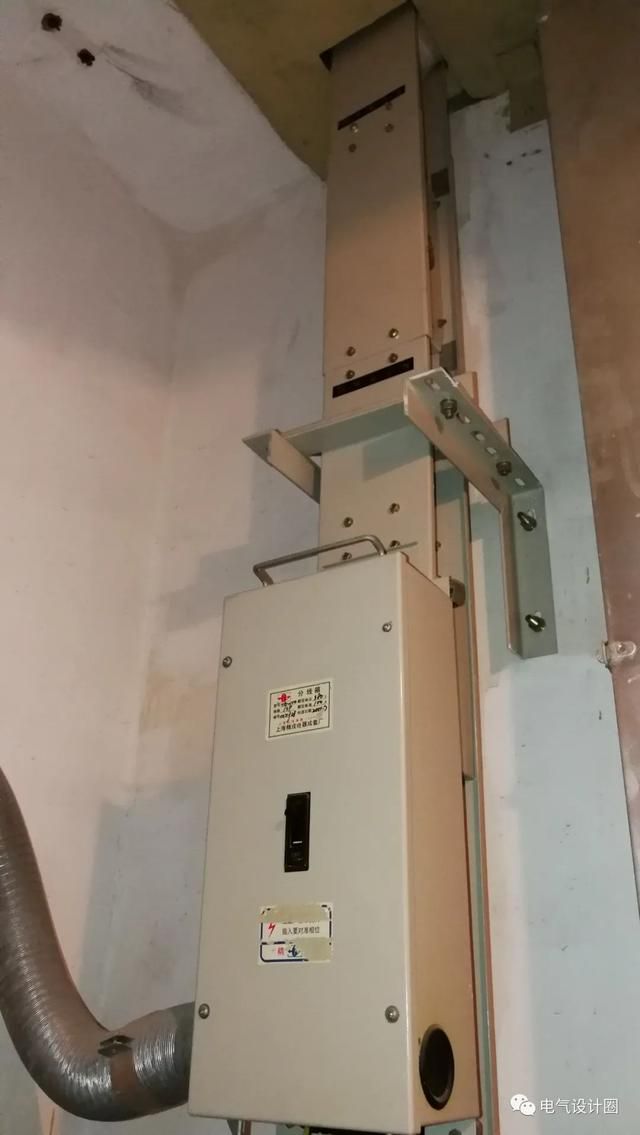

4）橋架、線槽等要檢查來貨是否與訂貨合同中簽定的貨品或封樣相符，檢查其外觀鍍鋅或噴塑是否合格，檢查橋架或線槽的鋼板厚度是否達到合同要求。

（2）攝像機電源線敷設注意事項有哪些？

市面上採用DC 12V供電的普通攝像機工作電流約為200~300mA，一體化攝像機為350~400mA.如果攝像機的數量較少（5臺以內）且攝像機與監控主機的距離較近（少於50米），每臺攝像機可單獨布RVV2×0. 5電源線到監控室並用小型變壓器供電。如果攝像機的數量較多，則應採用大功率的12V直流穩壓電源集中供電。

在方案設計和施工過程中，要考慮到所有攝像機的總功率和由傳輸線路所造成的電壓降（俗稱「線損」，規格為1m2的銅導線每100m的電阻是1.8Ω）。對於一幢樓的監控，施工時一般用2條2.5~6m2的銅芯雙塑線作為電源的主幹由監控室引至線井，並沿線井走至各攝像機所在樓層的線井。對於樓層各攝像機的供電，可由該層線井引1條RVV2×1或RVV2×1.5（若該層的攝像機數量超過6臺）電源線給攝像機供電，或用RVV2×0.5護套線一一對應供電。

（3）防雷接地不符合要求的現象有哪些？

1）引下線、均壓環、避雷帶搭接處有夾渣、焊瘤、虛焊、咬肉、焊縫不飽滿等缺陷。

2）焊渣不敲掉、避雷帶上的焊接處不刷防鏽漆。

3）用螺紋鋼代替圓鋼作搭接鋼筋。

4）直接利用對頭焊接的主鋼筋作防雷引正經一。

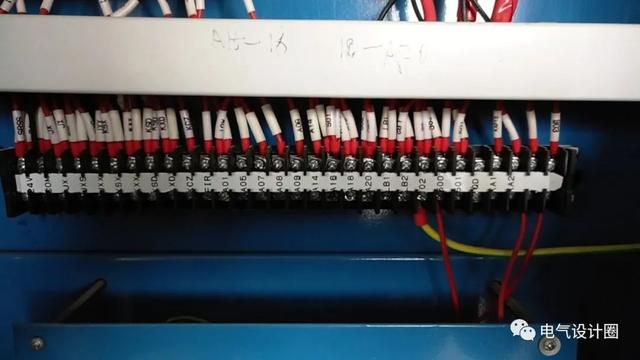

（4）電梯常見的安全迴路開關有哪些？

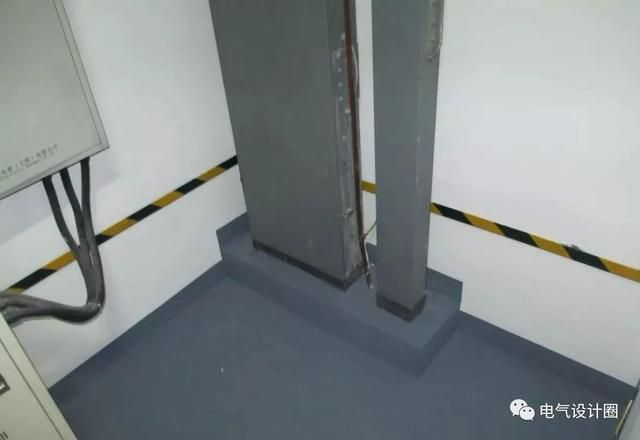

1）機房：控制屏急停開關、相序繼電器、熱繼電器、限速器開關

2）井道：上極限開關、下極限開關（有的電梯把這兩個開關放在安全迴路中，有的則用這兩個開關直接控制動力電源）

3）地坑：斷繩保護開關、地坑檢修箱急停開關、緩衝器開關

4）轎內：操縱箱急停開關

5）轎頂：安全窗開關、安全鉗開關、轎頂檢修箱急停開關

（5）電梯故障可能原因有哪些？

1）輸入電源的相序錯或有缺相引起相序繼電器動作。

2）電梯長時間處於超負載運行或堵轉，引起熱繼電器動作。

3）可能限速器超速引起限速器開關動作。

4）電梯衝頂或沉底引起極限開關動作。

5）地坑斷繩開關動作。可能是限速器繩跳出或超長。

6）安全鉗動作。應查明原因。可能是限速器超速動作、限速器失油誤動作、地坑繩輪失油、地坑繩輪有異物（如老鼠等）捲入、安全契塊間隙太小等。

7）安全窗被人頂起，引起安全窗開關動作。

8）可能有的急停開關被人按下。

9）如果各開關都正常，應檢查其觸點接觸是否良好，接線是否有鬆動等。

另外，目前較多電梯雖然安全迴路正常，安全繼電器也吸合，但通常在安全繼電器上取一付常開觸點再送到微機（或PC機）進行檢測，如果安全繼電器本身接觸不良，也會引起安全迴路故障的狀態。

（6）如何快速將檢查電線質量？

電線是用戶在用電過程中必不可少的材料，其質量的好壞，直接關係到千家萬戶的用電安全。因此，在購買或選用時，如何快速、準確檢查電線質量的好壞，是廣大電工必須掌握的技能。

1）重量：質量好的電線，一般都在規定的重量範圍內。如常用的截面積為1.5mm2的塑料絕緣單股銅芯線，每100 m重量為1.8～1.9kg；2.5mm2的塑料絕緣單股銅芯線，每100 m重量為2.8～3.0kg；4.0mm2的塑料絕緣單股銅芯線，每100 m重量為4.1～4.2kg等。質量差的電線重量不足，要麼長度不夠，要麼電線銅芯雜質過多。

2）銅質：合格的銅芯電線銅芯應該是紫紅色、有光澤、手感軟。而偽劣的銅芯線銅芯為紫黑色、偏黃或偏白，雜質多，機械強度差，韌性不佳，稍用力即會折斷，而且電線內常有斷線現象。檢查時，你只要把電線一頭剝開2cm，然後用一張白紙在銅芯上稍微搓一下，如果白紙上有黑色物質，說明銅芯裡雜質比較多。另外，偽劣電線絕緣層看上去似乎很厚實，實際上大多是用再生塑料製成的，時間一長，絕緣層會老化而漏電。

3）廠家：假冒偽劣電線往往是「三無產品」，但上面卻也有模稜兩可的產地等標識，如中國製造、中國某省或某市製造等，這實際等於未標產地。

4）價格：由於假冒偽劣電線的製作成本低，因此，商販在銷售時，常以價廉物美為幌子低價銷售，使人上當。
