ug草圖關閉自動標註尺寸約束(UG草圖關閉自動標註方法)
2023-05-20 21:13:10
下面教你如何關閉UG中如何關閉草圖自動標註,很多用UG4.0升級高版本的人都是不知道這是什麼情況,發現UG高版本的自動標註很不自在,畫一個根線就會好幾個尺寸自動標註上去,畫多了都標的亂七八糟的。解決方法如下:
推薦修改方法:
NX6.0-NX10.0建模模板文件位置:
X :\Program Files\Siemens\NX 10.0\LOCALIZATION\prc\simpl_chinese\startup\model-plain-1-mm-template.prt
用UG打開以上路徑的模板文件,在打開前最好右鍵查看文件有沒有隻讀屬性,有的話去掉,如果你勾上了確定以後再查看只讀又被勾上的話說明你當前UG程序目錄有權限,你可以把這個模板文件複製到D:\或者其它盤的根目錄下再去掉只讀打開即可。如下圖:(應該有一半以上電腦無需做這步操作)

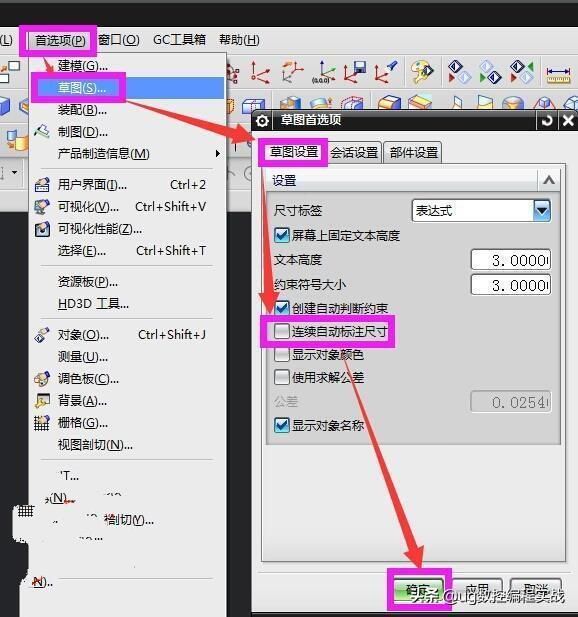

完成上面操作以後,打開model-plain-1-mm-template.prt這個建模模板文件,然後在UG菜單上——首選項——草圖——草圖設置——去掉【連續自動標註尺寸】——保存文件——OK!~你再新建文件就不會自動標註了!
如圖設置即可:

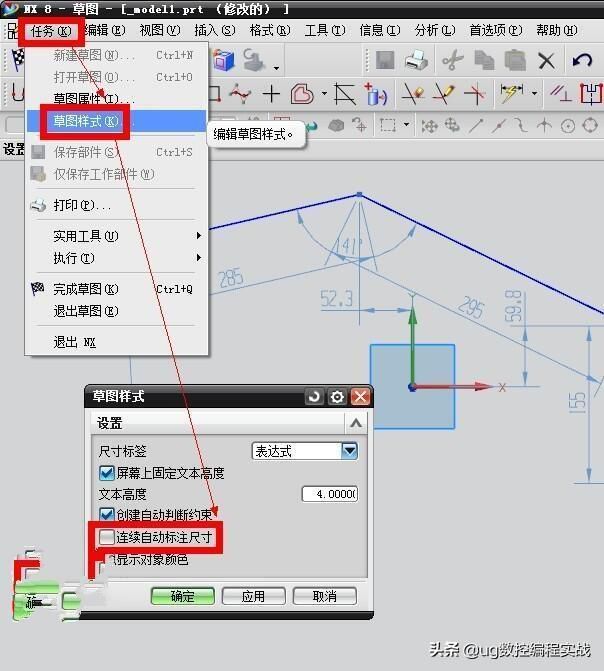

一次性修改方法:(只針對草圖SKETCH_000有效)
附加一點,以上更改是針對當前這個PRT文件有效,如果要永久設置,也就是在下一次打開UG新建草圖那就要設置模板,模板是什麼意思?和Auto CAD一樣,UG從NX6開始,和CAD一樣了
,
