充電火摺子打火機拆解（輕輕一吹即可點燃）

2023-04-20 10:44:23 1

近一兩年，有一種吹一吹電子點菸器、又稱電子「火摺子」打火機，受到不少人青睞。網上一些帖子說，是內部的風壓開關控制電加熱。買了一個簡裝款，拆開看看。

一、基本情況

下面是商家的介紹參數圖片：

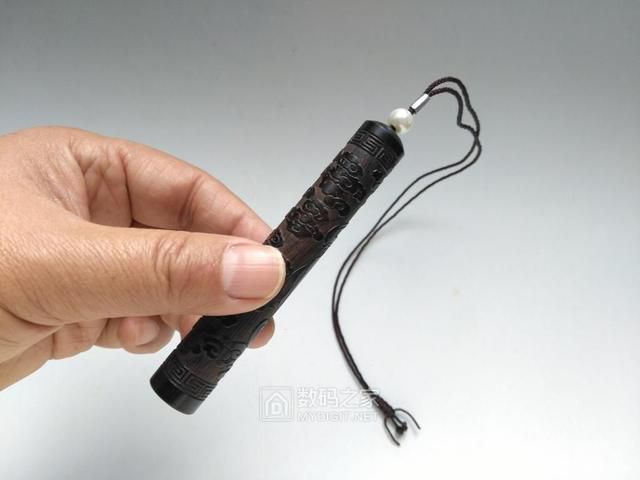

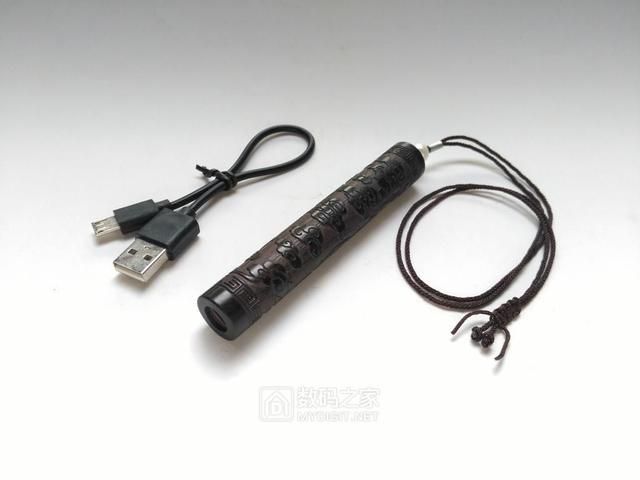

拍到手的簡裝款，6.81元包郵，很便宜。掛繩是我自己加裝的：

商家說外殼是黑檀實木，機器雷射雕刻，比較美觀：

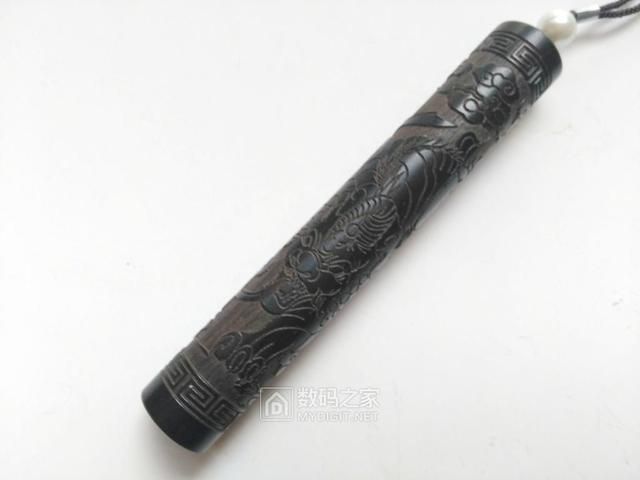

這個花紋是貔貅款：

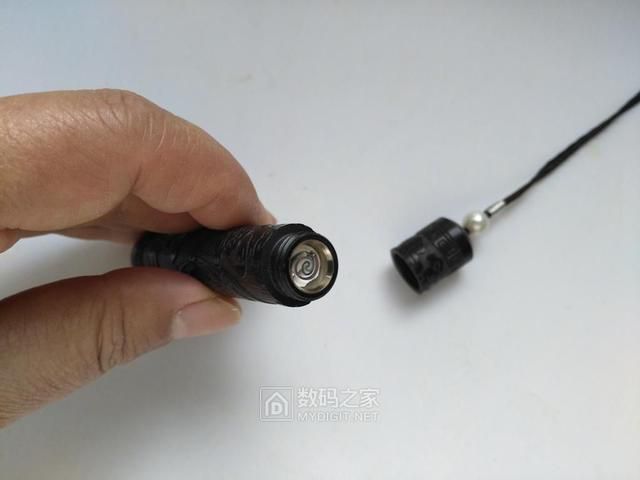

旋開蓋帽，內部是點火頭：

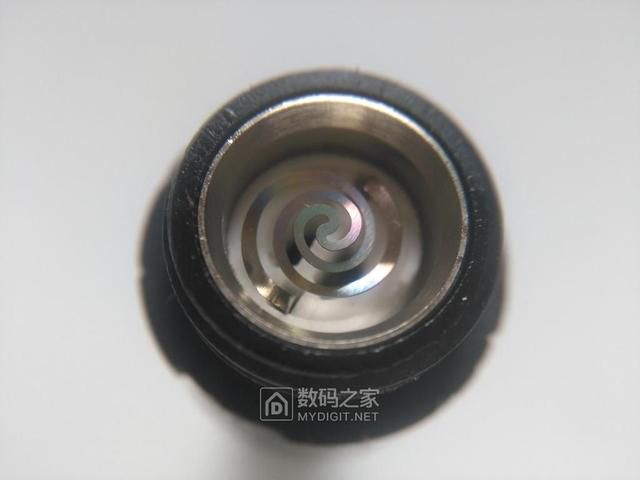

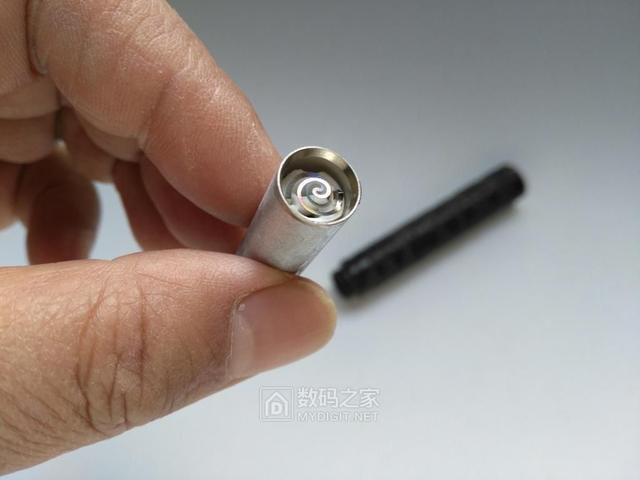

近距離看看，發熱元件是盤香結構：

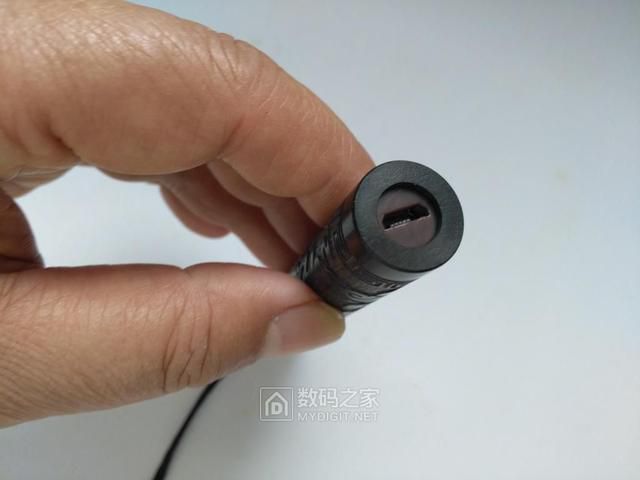

底部是充電插座：

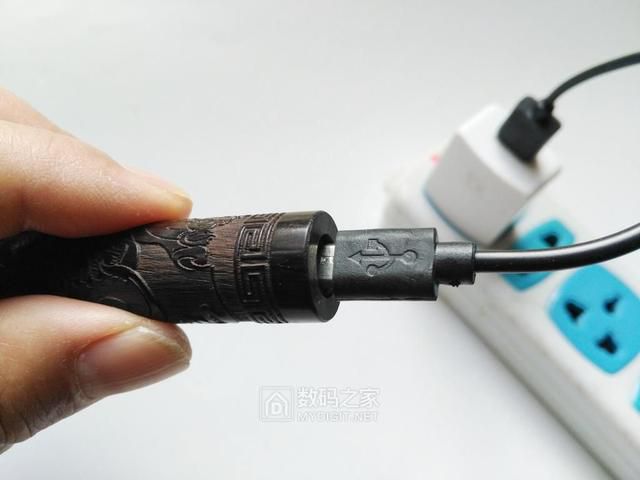

使用5V電源充電，比較方便：

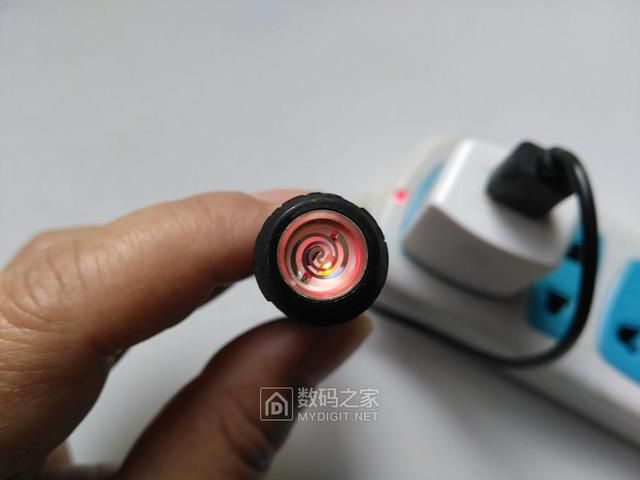

充電時，內部紅LED燈亮：

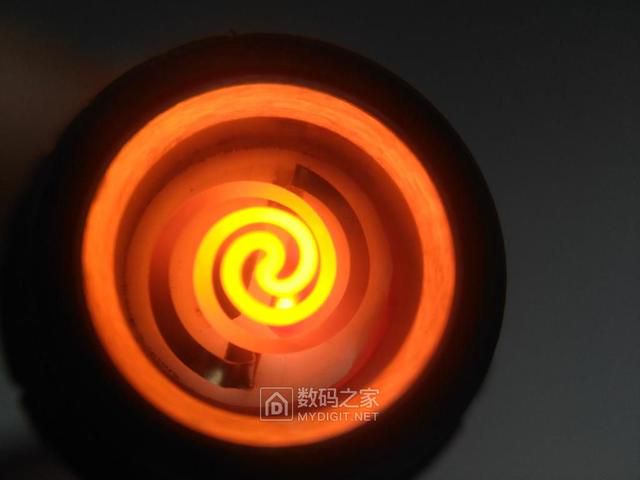

使用時對準發熱頭，猛吹一口氣，發熱元件通電發紅約6秒鐘，自動斷電。可以點燃香菸、紙巾等：

二、拆解

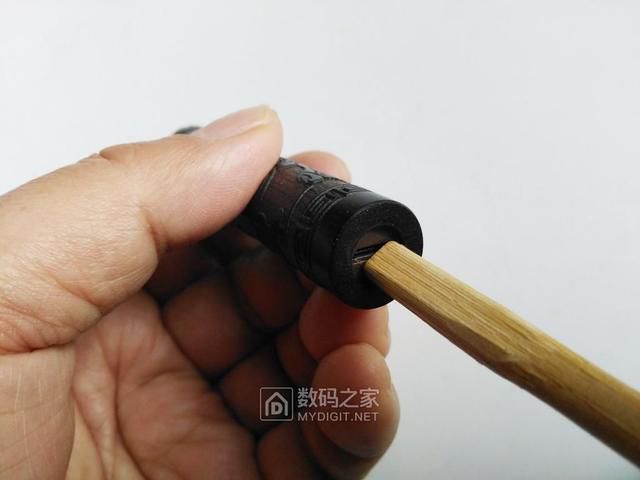

先從尾部下手，用木筷子頂住USB口，再用榔頭敲擊筷子，使內部芯管與外部黑檀木管鬆動（二者是用少量膠水粘的）：

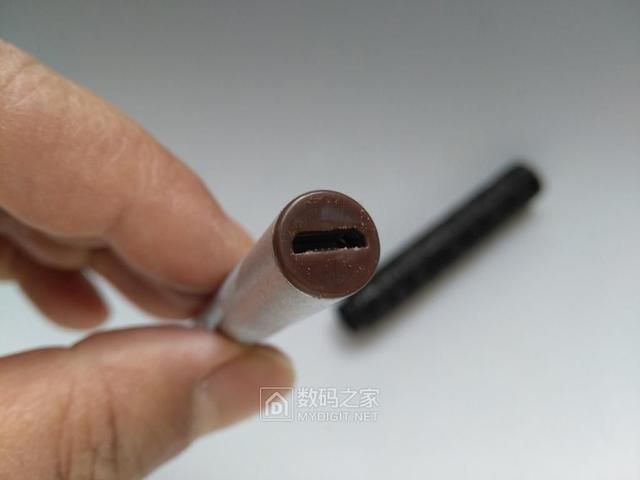

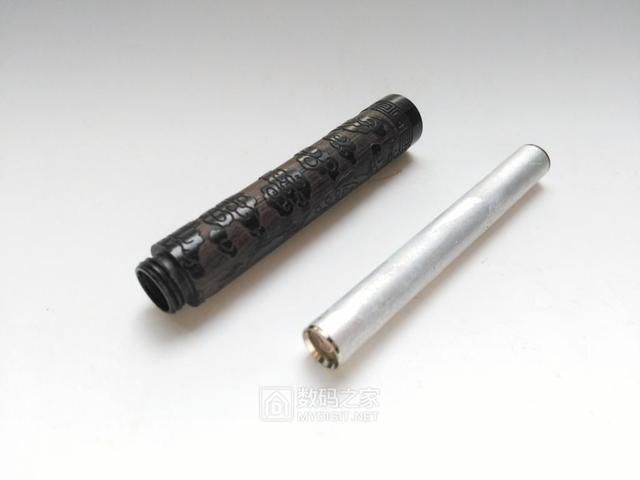

取出芯管，是鋁管材質：

芯管獨立具有點火功能，黑檀木外管只是裝飾。商家有裸芯管銷售，可以自己更換：

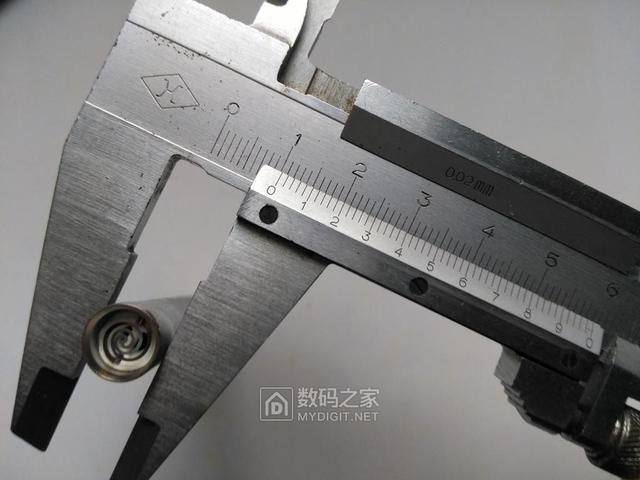

芯管直徑10mm：

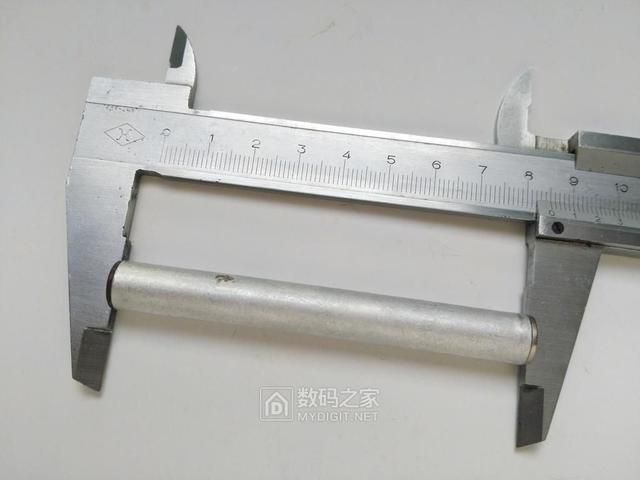

芯管長85mm：

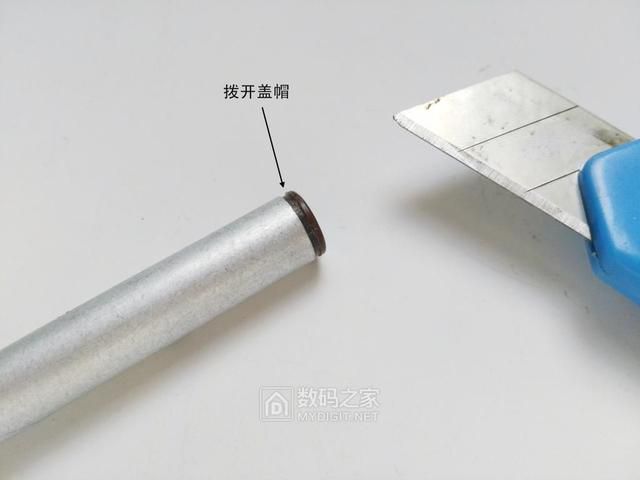

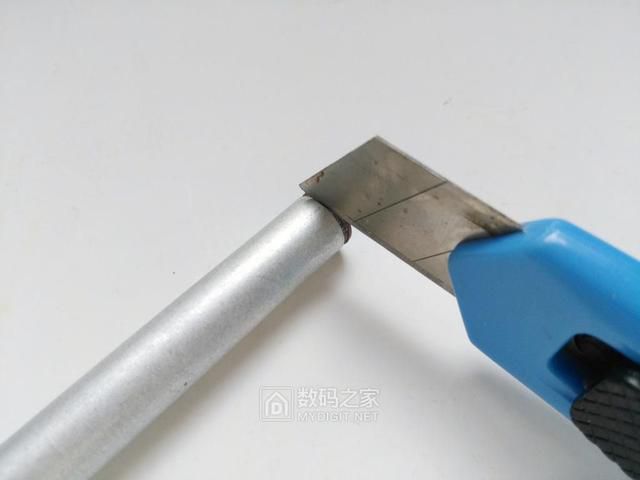

用小刀撥開USB插座蓋帽：

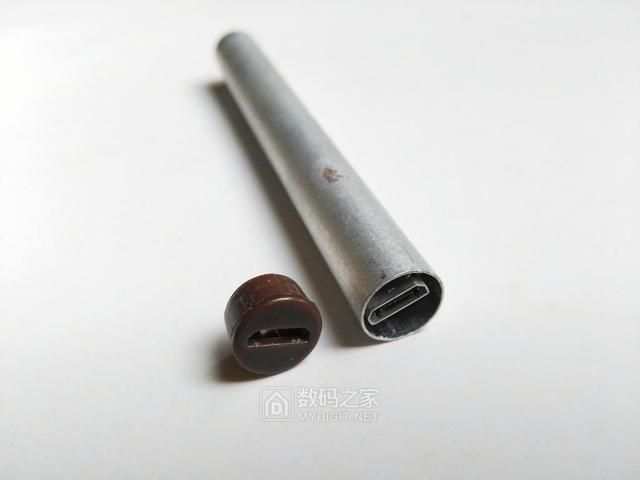

取下蓋帽：

小心將電路板抽出：

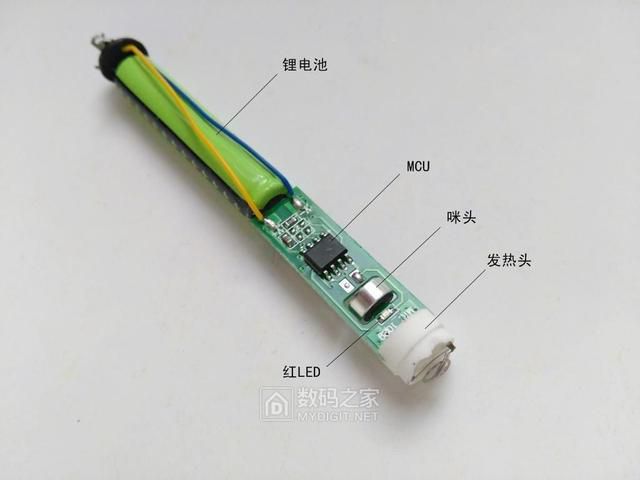

電路板一面上的元件：

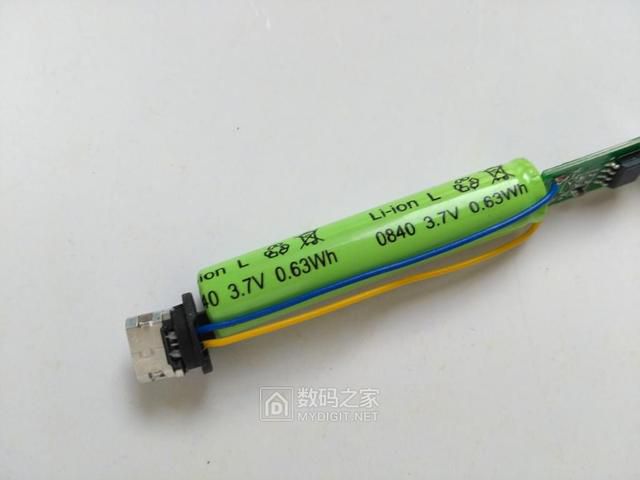

鋰電池採用0840型，3.7V，0.63Wh，容量很小，大約可以點兩包煙用：

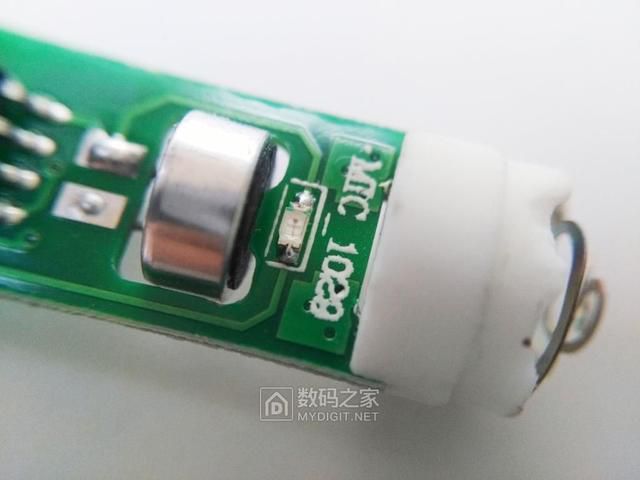

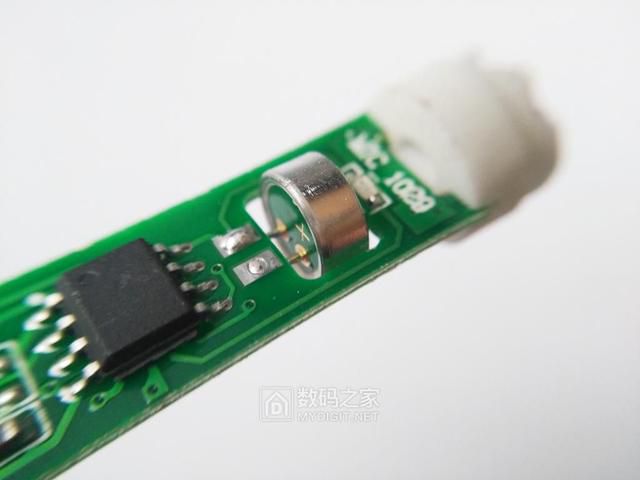

MCU的型號被抹去，咪頭採用Φ6mm×3mm微型駐極話筒：

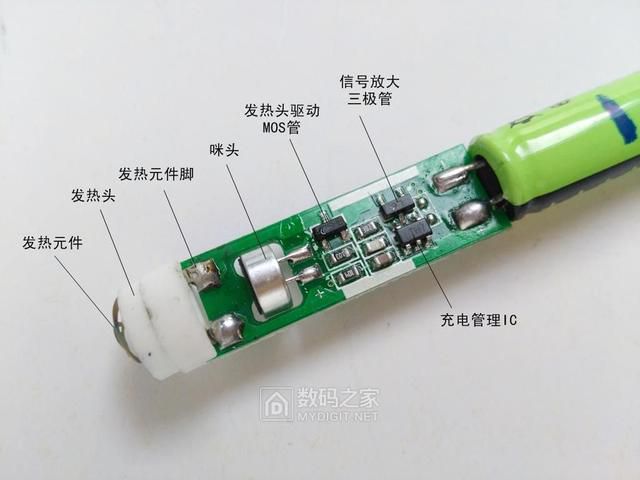

電路板另一面上的元件：

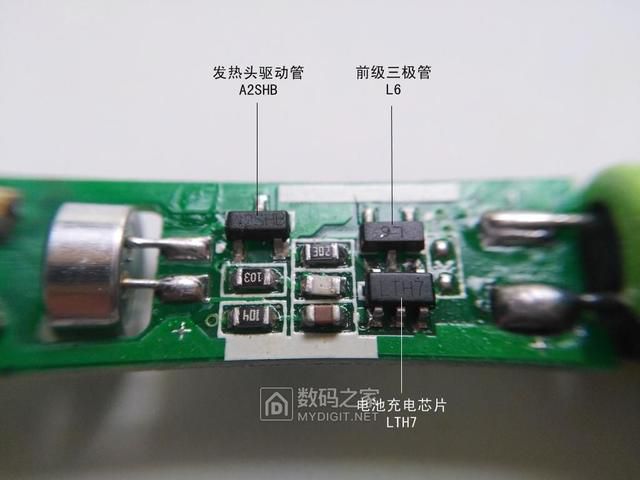

鋰電池充電管理IC型號LTH7，信號放大三極體型號L6（NPN），發熱頭驅動管型號A2SHB（NMOS）：

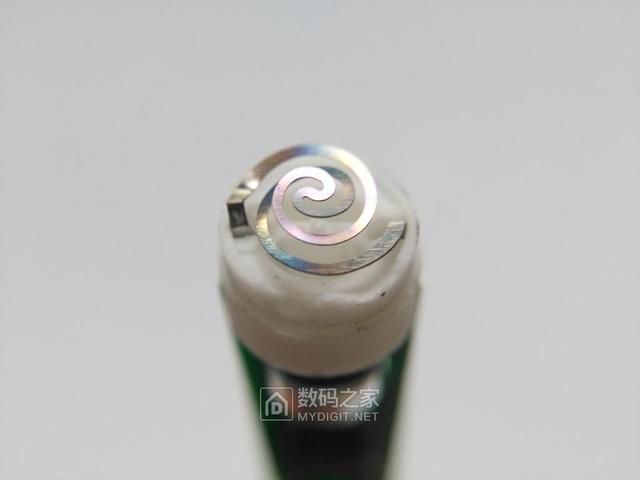

用萬用表測量，發熱元件電阻1.2歐姆：

三、電路原理

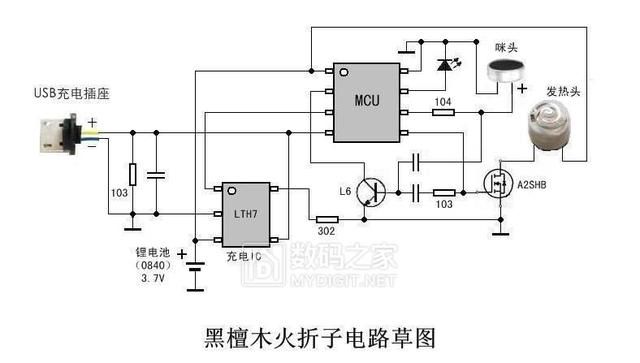

根據電路板走線，繪出電路草圖（由於元件遮擋，可能不準確，將就看個大概意思吧）：

電路工作原理：

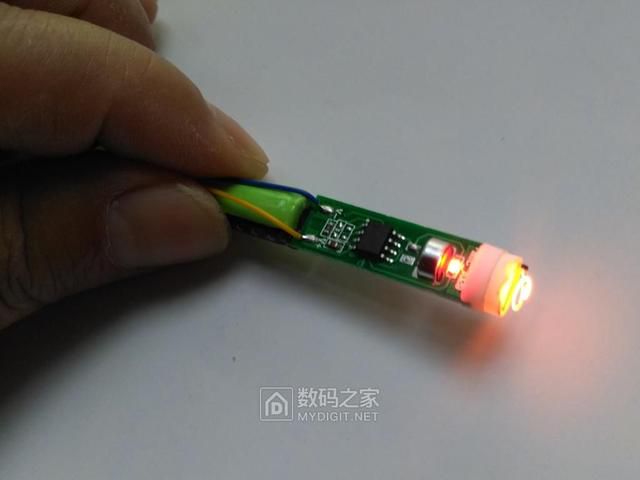

向咪頭猛吹一口氣，其快速變化的電信號經貼片三極體L6放大後，送入MCU，按照內置程序，MCU驅動貼片MOS管A2SHB接通發熱頭的電源，LED紅燈亮，開始加熱並發紅。

約6秒鐘後，MCU停止驅動，等待下一次操作。當MCU檢測到鋰電池電量將耗盡時，MCU驅動LED紅燈閃爍，提醒儘快充電。

充電時，由鋰電池充電管理晶片LTH7進行控制，同時MCU點亮LED紅燈，提醒正在充電。約2小時充滿，LED紅燈熄滅。當MCU檢測到USB插座帶電時，不會啟動發熱頭工作。只有在非充電狀態及USB插座空置時，本火摺子才能工作。

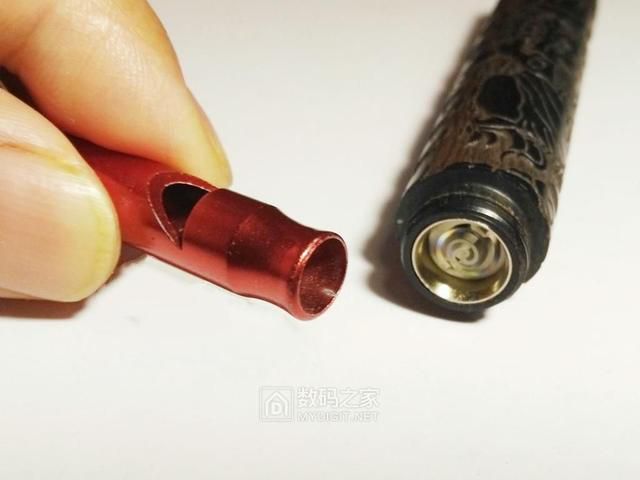

這個火摺子雖然使用咪頭作為感應元件，經過廠家精心設計，抗聲音幹擾的能力很強。使用高音哨在發熱頭旁邊全力吹響，也不會觸發通電發紅。還是比較安全的。

提醒一句：將芯管裝回去時，需在其外壁少打一點膠，使其與黑檀木外管粘牢，避免芯管脫落和插電時鬆動。也不能打太多的膠，以免更換發熱頭時，無法取出芯管。切記！切記！看網上評論，說打開蓋帽後管芯掉出，就是這個原因，自己少打一點膠裝回去吧。

拆後語：黑檀木電子火摺子打火機的出現，新穎時尚，受到一些煙客的喜歡。但由於內部有鋰電池，且不間斷地給電路供電。需要小心使用和日常保養，不用也要定時充電，不能讓電池虧電。還要注意安全，避雨、防落水，不交給小孩玩耍。

謝謝觀看！
