今年早些時候，索尼SONY推出過一款798元的9W無線充電座，精湛的做工讓人印象深刻。近期索尼又帶來一款新品：SONY無線充電器，功率5W，售價399元。一經推出，高價低配引起熱議，被眾多發燒友調侃為信仰值三百。

那麼它的用料到底能否配得上價格，這個價格又能否支撐起信仰？接下來充電頭網就為大家帶來這款產品的開箱拆解，內部用料大起底！

一、索尼SONY無線充電器開箱

包裝很簡潔，上半部分透明開窗設計，可以看到白色的產品主體。右上角有一個標籤，適用於iPhone、Galaxy、Xperia及更多。底部標有產品名稱SONY無線充電器，旁邊有一行字標註Safe Charge安全充電。右側有一個「Qi」Logo，表明產品是通過了WPC無線充電聯盟Qi認證的，兼容性和安全性有保證。

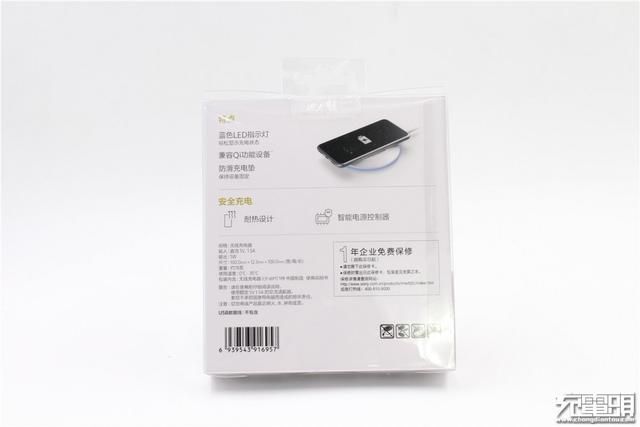

背面為產品主要規格參數。特點：藍色LED指示燈；兼容Qi功能設備；防滑充電墊。安全充電：耐熱設計；智能電源控制器。

包裝內容：SONY無線充、說明書及合格證。沒有附帶數據線和電源適配器。

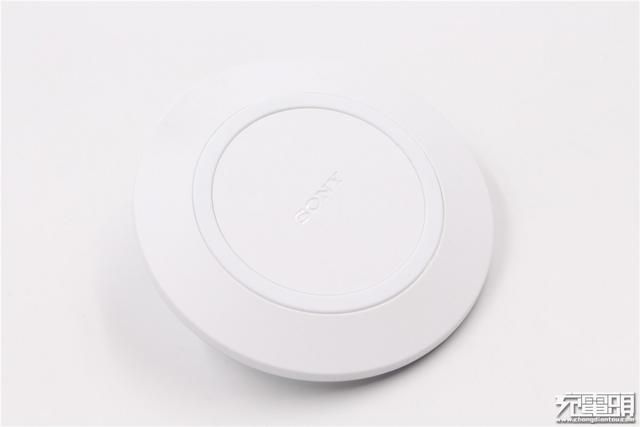

產品為原形造型，通體白色，中心位置有SONY的Logo。四周一圈防滑膠墊，防止手機發生滑動。

背面四周有一圈防滑膠墊，中間為產品主要規格參數，上方有一個「Qi」Logo。產品名稱：SONY無線充電器；型號：CP-WP1；輸入：5V1.5A；輸出：5W；製造商：索尼（中國）有限公司；產地：廣東深惠州市。

側邊有一個Micro USB輸入接口。

側邊靠近底部位置有一圈LED燈。

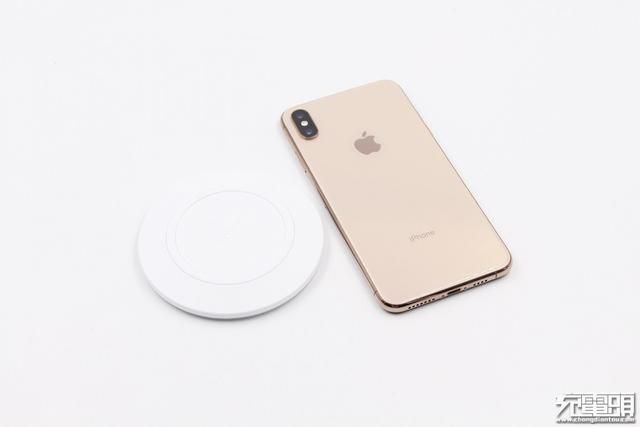

無線充電器直徑略寬於iPhone XS Max。

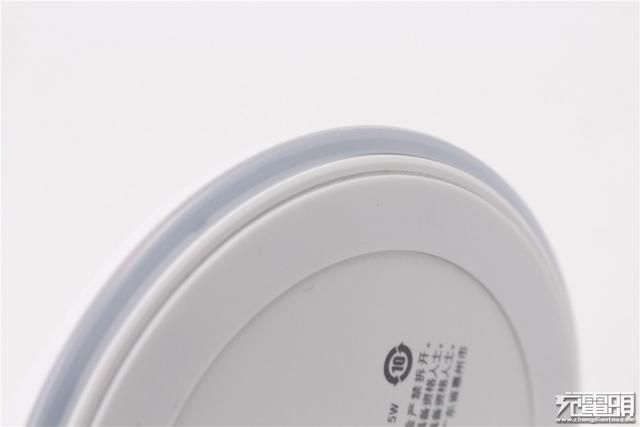

厚度與iPhone相近。

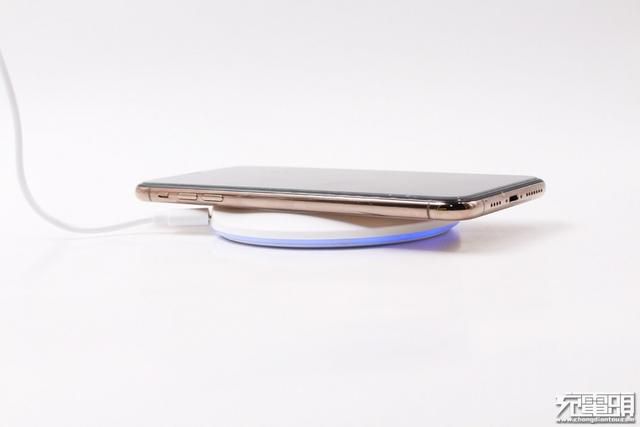

正常工作時，底部LED燈帶會發出藍光。

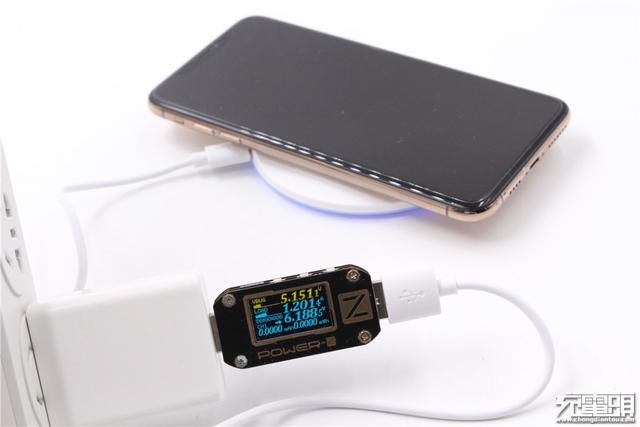

採用ChargerLAB POWER-Z KM001對輸入端進行監測，輸入功率6W左右（5.15V1.20A），經過功率換算，最終無線充功率為5W水平。

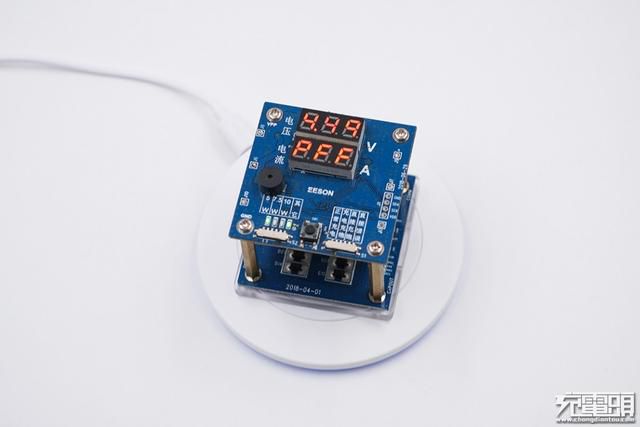

使用易衝無線充老化測試治具進行測試，無線充電器的最大功率為5W左右（5.1V0.9A）。

接著對這款產品所支持的功率檔位進行鑑定：使用無線充電治具對測試，三個功率檔位顯示「PFF」，僅5W檔位PASS，其餘檔位FAIL，即支持普通5W，不支持蘋果7.5W、三星10W無線充電。證實它確實只支持普通5W，不支持無線快充。

二、索尼SONY無線充電器拆解

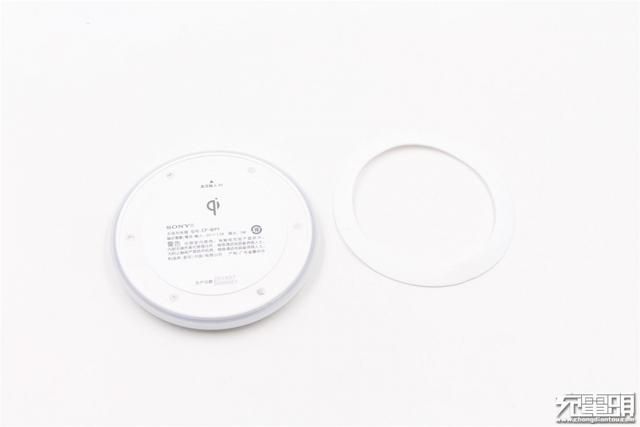

進入拆解環節，卸下底部防滑膠墊，露出固定螺絲。

6顆螺絲規則分布在四周。

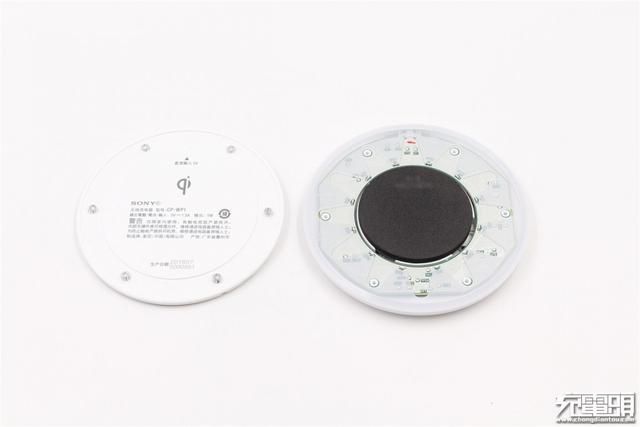

卸下螺絲，打開後蓋。

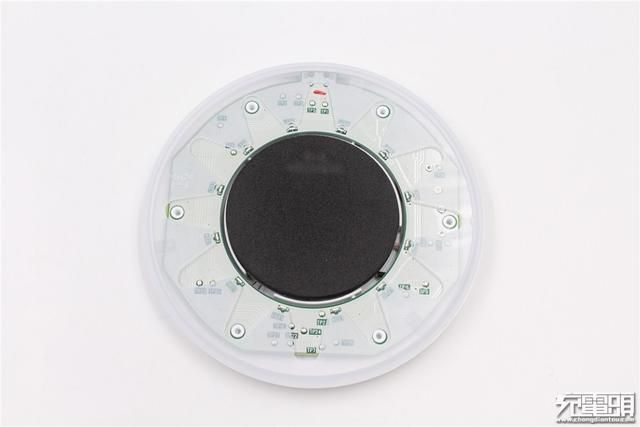

中間有一塊圓形黑色海綿，四周為環形半透明導光塑料。

卸下導光圈，露出PCB背面，環形PCB內側規則分布有12顆LED燈，此外沒有任何其它元器件。LED在導光圈的作用下，營造出柔和均勻的燈光效果。

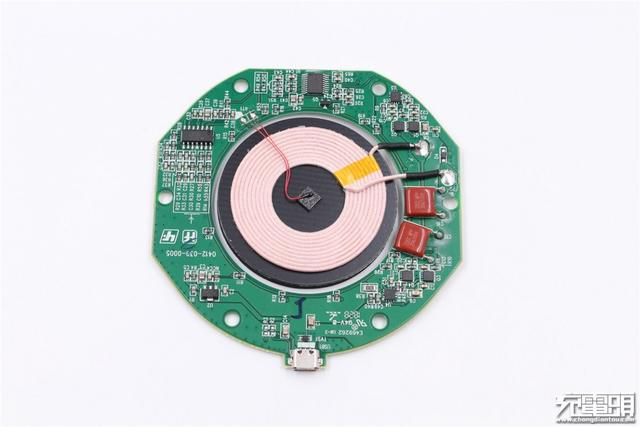

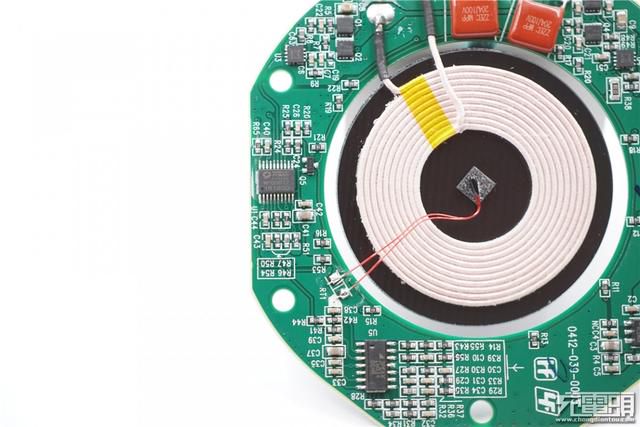

PCB正面特寫，正面中心位置為線圈及隔磁片。

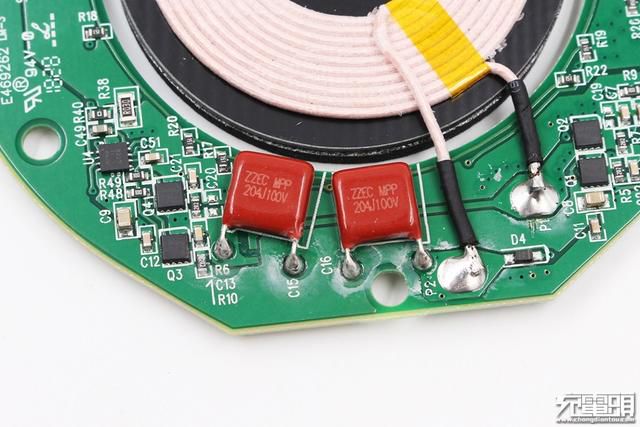

兩顆CBB電容，ZZEC MPP 204J100V，無線充電專用。線圈焊點飽滿，末端包裹著熱縮管，防止線圈漆包線被刮傷。

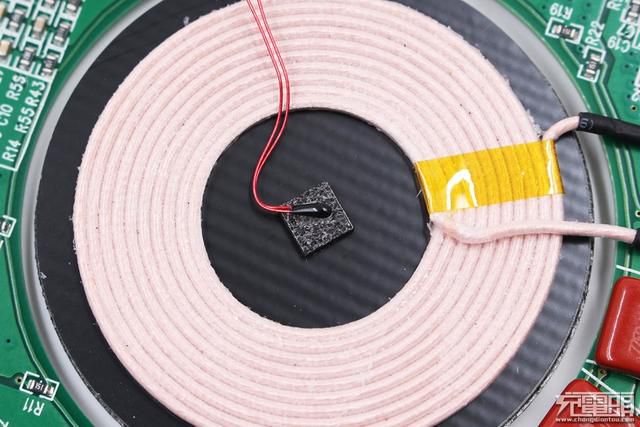

線圈中間貼有一顆溫度探頭。

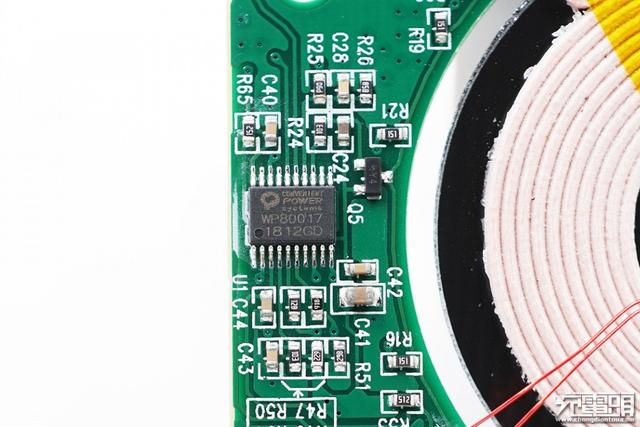

WP80017，來自CPS 易衝無線的無線充主控晶片，易衝 WP80017 來可提供最大 10W 輸出功率；兼容 Qi 和三星快充標準；內置 I2C、USART、GPIO 接口，支持 QC2.0/3.0；並提供過流、過壓、過溫保護以及異物檢測功能。

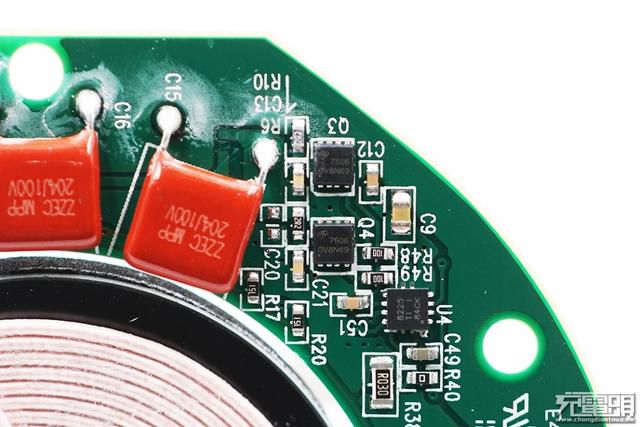

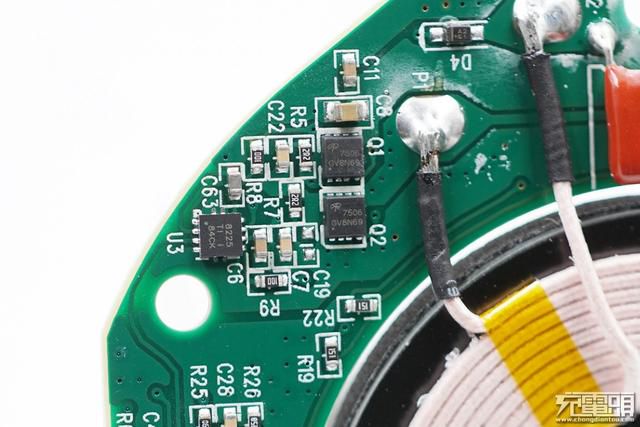

TI德州儀器TPS28225，驅動IC。AO AON7506，兩顆MOS管。

電容右側對稱位置同樣也有一組TPS28225驅動和AON7506 MOS管。

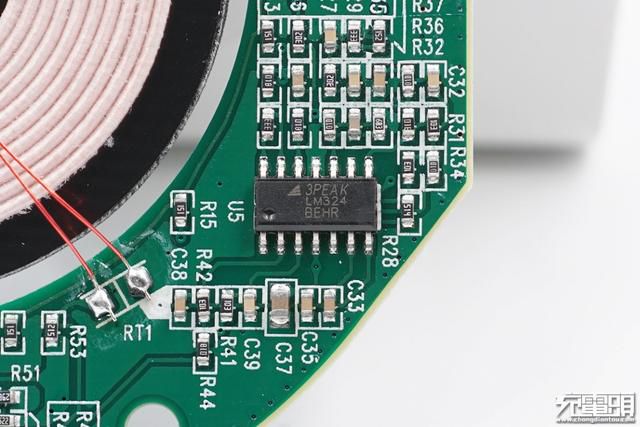

3PEAK思瑞浦微電子， LM324運放。

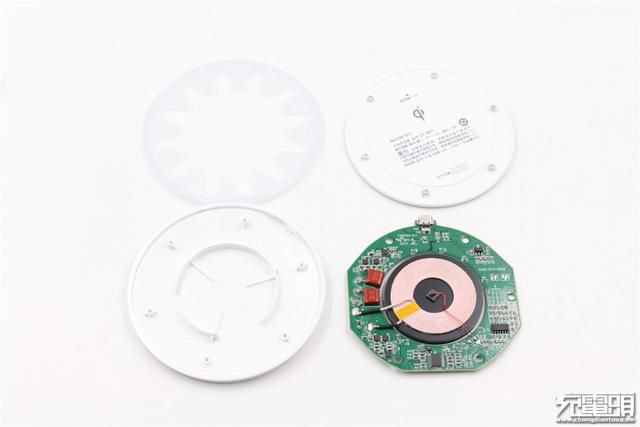

拆解全家福。

三、充電頭網拆解總結

1、做工用料方面，索尼SONY無線充電器內部沒有採用NPO，而是以相對便宜的CBB電容代替，做工用料中規中矩。

2、性能方面，這款產品選用的無線充方案支持最高10W無線快充，但可能由於輕薄便攜的產品定位，產品沒有加入風扇等主動散熱措施，出於安全充電的考慮，功率被限制在5W水準。

總之，這是一款典型的品牌溢價產品，399元的售價在國產同類產品面前毫無性價比可言，但絲毫不影響大批粉絲買單，這就是品牌（信仰）的價值。
