在同軸連接器中有一個較為冷門的分類，三同軸連接器，全稱為Triaxial Connector，從字面上看，即為三個圓柱體共軸。本文將圍繞三同軸連接器的定義和優勢、應用等進行深度介紹。

一、三同軸連接器的定義

三同軸連接器，是有兩層外導體的同軸線纜，由內芯（主，對應連接器為中心觸點）、內皮信號層（對應連接器為中間圓柱狀觸點）、外皮屏蔽層組成。內芯主要傳輸信號（例如視頻信號）或為機頭供電，內皮和內芯構成迴路。外層是屏蔽層和地層，其連接線纜的外徑規格有Ф8mm、Ф6.1mm和Ф4.5mm，直徑較粗的線纜因其傳輸損耗小而可以傳輸距離較遠。

和多芯線纜相比，三同軸線纜結構簡單，可靠性高；和兩芯同軸線纜相比，具有更高的屏蔽性能和小信號的傳輸能力。三同軸連接器其屏蔽性能比非屏蔽連接器高出40~50dB，三同軸線纜比單層銅編織電纜的屏蔽效率高9倍。

二、三同軸線纜的優勢和應用

三同軸連接器，與普通兩芯連接器有所不同，可同時接駁信號、接地和屏蔽層，屏蔽效果好。在外形上三同軸連接器配有中心觸點和中間圓柱狀觸點。

三同軸連接器的連接一般採用卡口連接(TRB系列)和螺紋連接(TRT系列)，此外還有超小型的TRS連接器、STRB連接器及STRT連接器等系列。

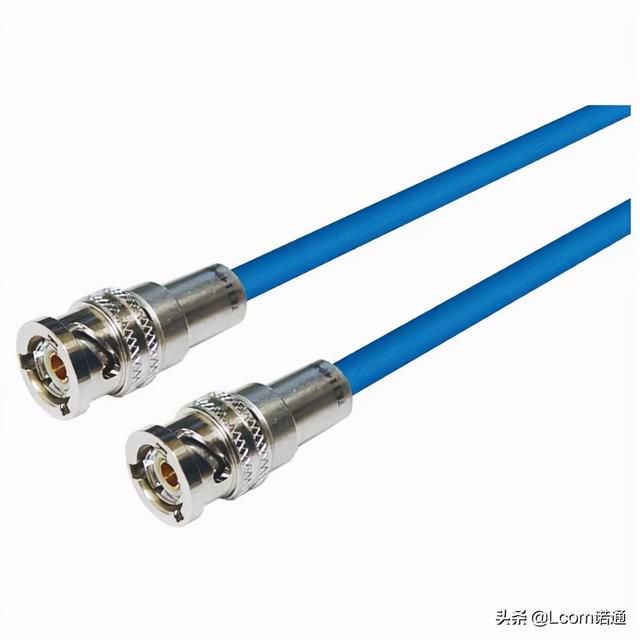

其中卡口式連接常見為三同軸BNC接頭，在兩卡口（2耳）的基礎上，插座採用三銷釘（3耳）連接結構，相配的插頭採用三螺旋槽（三卡口）連接結構，這種結構連接方便、可靠、電氣性能穩定，可快速插拔，其連接比傳統BNC2耳連接器連接更牢靠，可承受劇烈的衝擊和振動。

三同軸BNC連接器主要應用在敏感的電子測量系統中，與普通BNC連接器不能直接相配，但是可通過轉接器（或適配器）與普通BNC連接器相連。

三同軸電纜典型用於攝像機和相關設備的內部連接。在使用上，對三同軸線纜的質量要求主要為柔韌性和抗撓壽命。目前，數據總線用的射頻三同軸線纜及連接器，主要應用於航空以及許多商業領域，例如遙測、雷達、數據網絡、機場等場合，也大量應用於數字數據幹線、視頻對、基帶電路及其它無噪音高級保護電路。
