同一個交換機出來的網段不同（交換機能實現不同網段互聯）

2023-04-28 05:11:37 1

想要實現交換機不同網段互聯，沒有路由器的情況下需要交換機支持三層功能，無法提供三層功能的交換機是無法提供不同網段的通信的，或者使用路由器也是可以實現不同網段互聯的。

方式一：支持三層功能的交換機

那如何通過交換機實現不同網段互聯，如下圖：

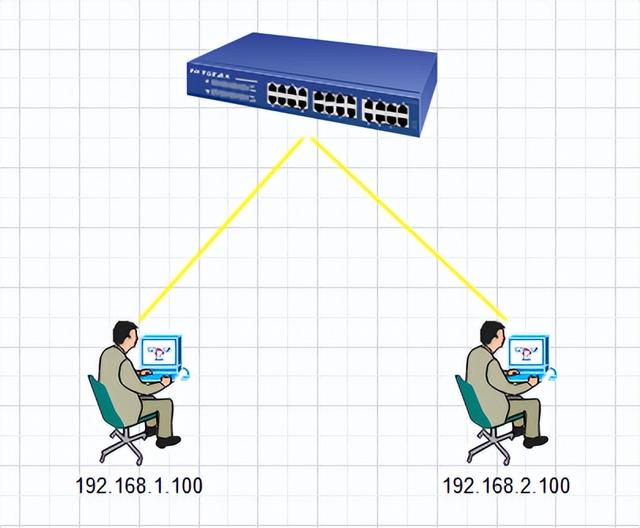

支持三層的交換機方式

該方式需要交換機支持三層功能，直接在網上購買或者前往電子城購買即可，下面使用華為模擬器來說明一下。如下圖：

測試拓撲圖

第一步：先配置PC1的IP位址為192.168.1.100；再配置PC2的IP位址為192.168.2.100；

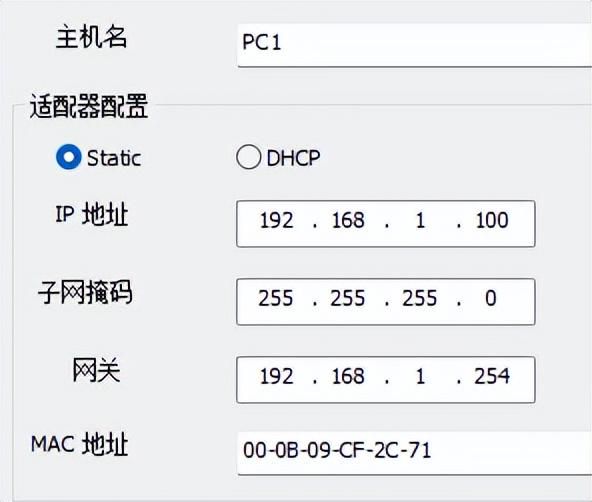

PC1的地址

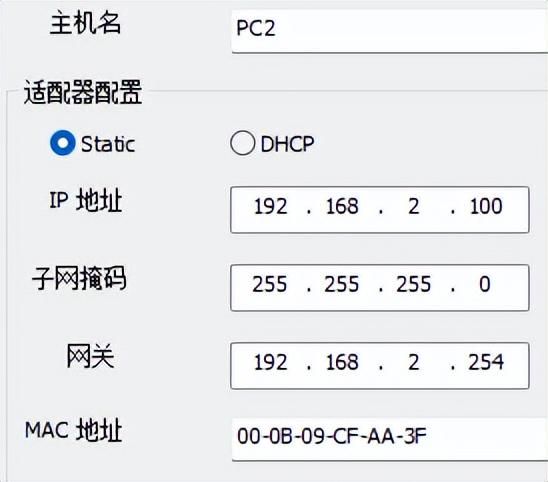

PC2的地址

第二步：後配置交換機的vlan10和vlan20的IP位址為192.168.1.254和192.168.2.254.

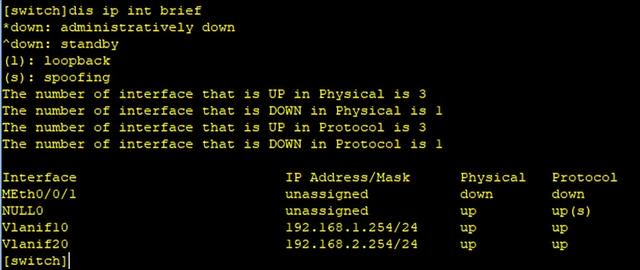

交換機的IP位址

第三步：配置接口的vlan所屬：G0/0/1所屬vlan10；G0/0/2所屬vlan20。

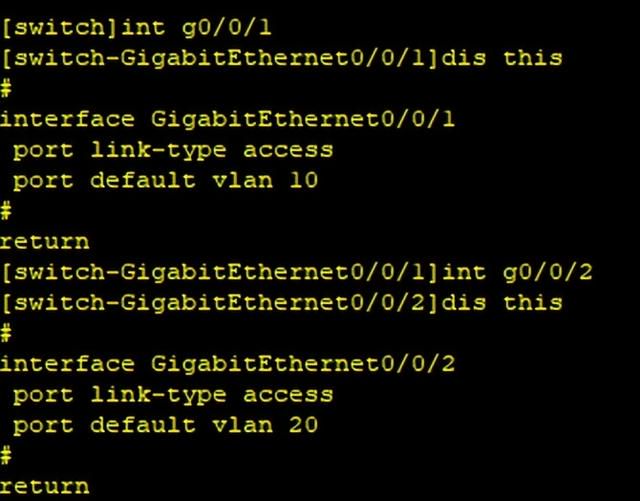

交換機接口VLAN

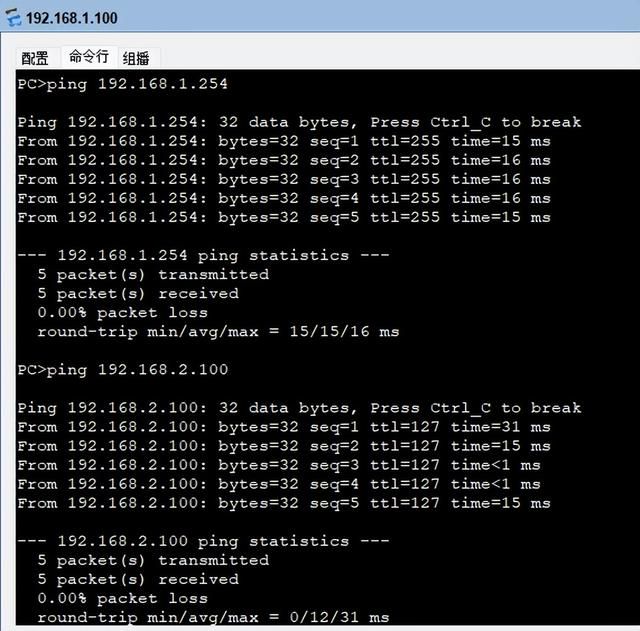

測試：PC1測試結果

PC1測試結果

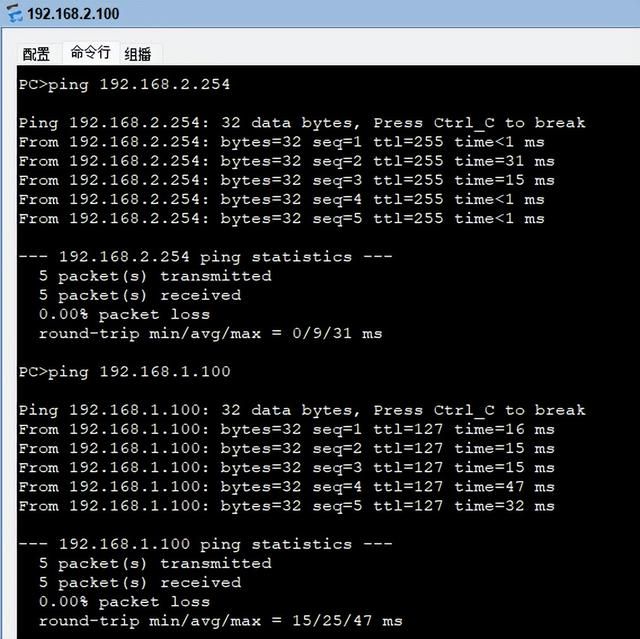

測試：PC2測試結果

PC2測試結果

通過測試結果再三層交換機的狀態下通過vlan的方式可以實現不同網段的IP位址互通。

方式二：通過路由器實現

通過路由器的方式實現不同網段的通信，這種方式也是可以實現的，如下圖：

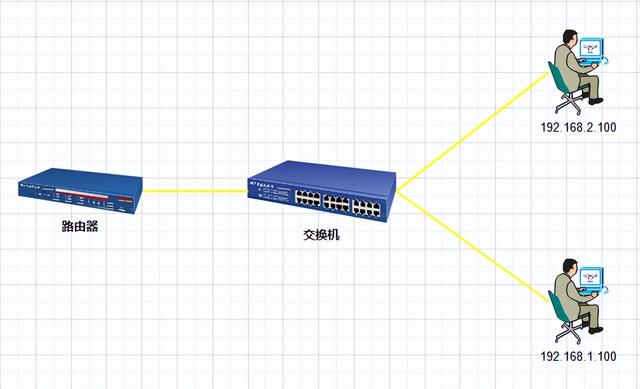

路由器方式

這種方式的路由器需要支持能夠配置多埠的LAN地址，普通的路由器是無法實現的。由於資金的限制，可能很多公司都使用的傻瓜式交換機，無法使用vlan進行隔離埠，可以採用這種以下方式實現：（實際生產中也有使用單臂路由的方式）

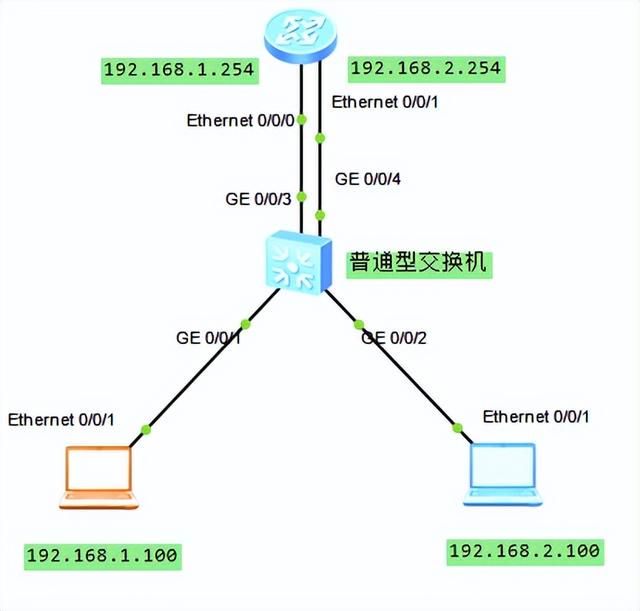

測試拓撲

第一步：PC1和PC2的配置分別為192.168.1.100和192.168.2.100；

圖中的交換機為普通交換機無法實現配置（實際生活中一般企業都使用傻瓜式交換機）；

第二步：路由器為可以配置多LAN口地址的交換機；其中一個路由器的LAN口配置成192.168.1.254；另外一個LAN可以配置成192.168.2.254。

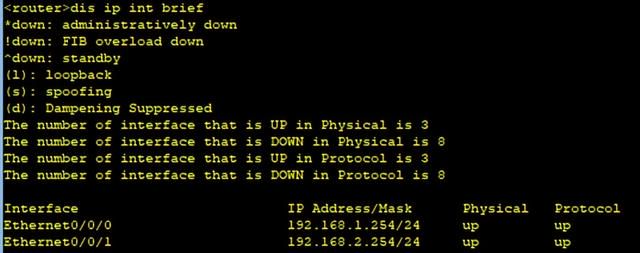

路由器接口IP位址

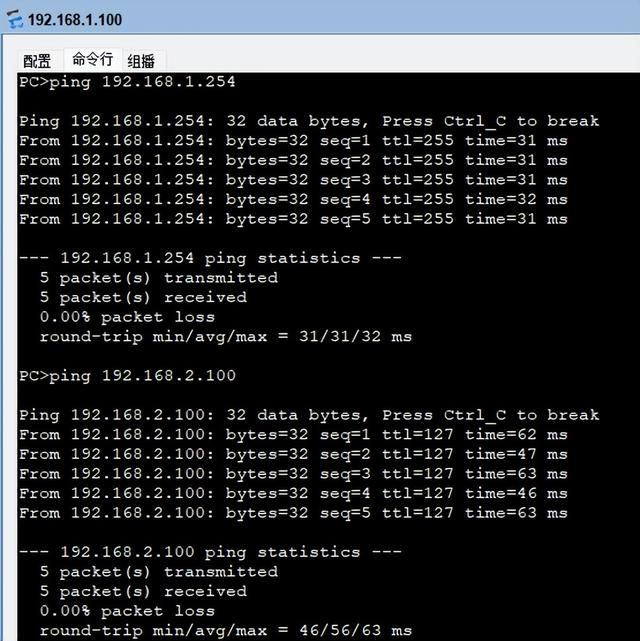

PC1測試結果：

PC1測試結果

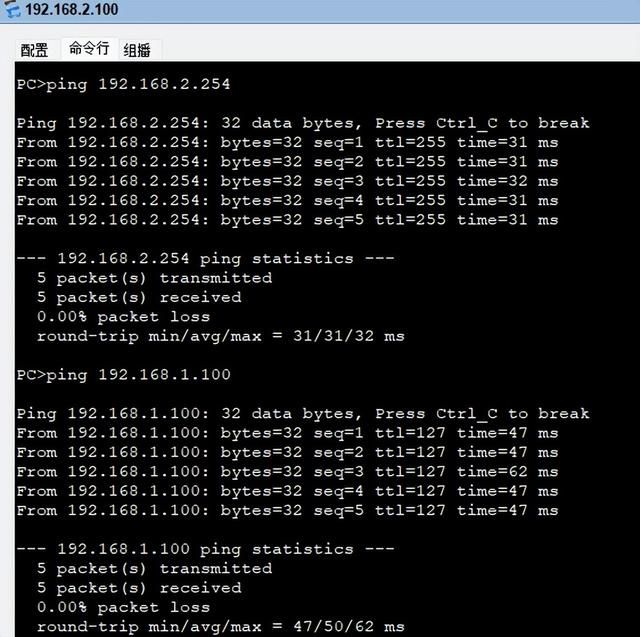

PC2測試結果：

PC2測試結果

第二種方式通過路由器去實現不同網段互通。路由器可以使用高端的路由器，也可以使用能夠支持多LAN口地址配置的路由器，具體使用什麼廠商的路由器，可以根據實際情況購買，在這裡就不推薦產品，可以自己購買的時候諮詢客服。

總結：

1：使用可配置的三層交換機，一般很少使用web進行管理的，需要能夠懂得一點IT技術的人員進行配置，配置起來稍微會比較麻煩一點。實際工作中企業一般都是使用傻瓜的交換機，是無法進行配置的，這也是其中的一個原因。

2：一般企業可能使用的路由器可能是較為普通路由器，無法進行配置，可以進行更換，更換也比較方便，管理也比較方便都是通過WEB進行管理。只要懂得一點網絡知識的就可以進行配置。

3：一般對網絡不太重視的企業，選擇第二種方式進行跨網段訪問是可以的，而對網絡比較重視的企業選擇第一種方式，第一種方式的網絡也是比較合理的方式的跨網段訪問。

通過以上兩種方式的實現跨網段訪問，那麼你們有什麼好的方式跨網段訪問，可以在評論區留下你的評論喲！
