在繪製圖形時，調整對象的位置和大小是經常的事情，所以就要用到圖形的移動、拉伸和拉長操作。

1. 圖形的移動操作

圖形的移動操作可以用MOVE命令來實現：

啟用移動命令：在命令區輸入MOVE並按回車鍵確認，或是在軟體上方的功能區點擊【修改】在裡面找到並點擊【移動】；接著按命令區的提示選擇對象，在指定移動基點，指定位移，這樣，圖形就移動好了。

2. 圖形的拉伸操作

我們繪製設計圖時，經常需要改變對象的外形，我們使用拉伸命令可以輕易地編輯該對象。

啟用拉伸命令：在命令區輸入STRETCH並按回車鍵確認，或是在軟體上方的功能區點擊【修改】在裡面找到並點擊【拉伸】；接著按照命令區的提示進行選擇對象等操作。

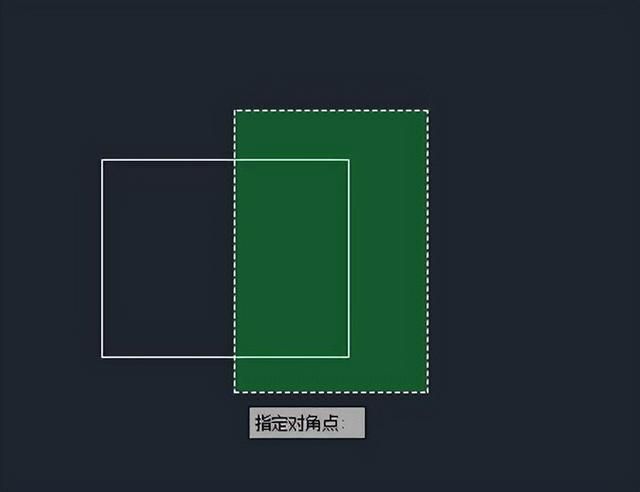

值得注意的是：我們要進行拉伸操作的話，選擇對象時框選要從右至左框選；如果是從左至右框選，則軟體執行的是移動操作。

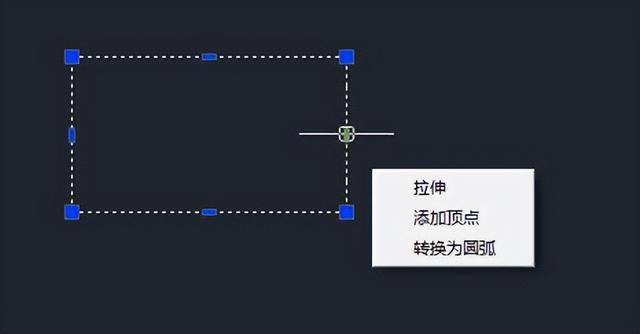

拉伸操作還有一個更簡單的方法就是，我們先選擇對象，然後滑鼠移到要拉伸的那個點那裡，如下圖，接著按住要拉伸的點進行拉伸就可以了，這樣也可以完成圖形的拉伸操作，是不是簡單一點呢？

3. 圖形的拉長操作

拉長操作一般用來改變非閉合對象的長度，如直線，圓弧，非閉合多線段等。

啟用拉長命令：在命令區輸入LENGTHEN並按回車鍵確認，或是在軟體上方的功能區點擊【修改】在裡面找到並點擊【拉長】。

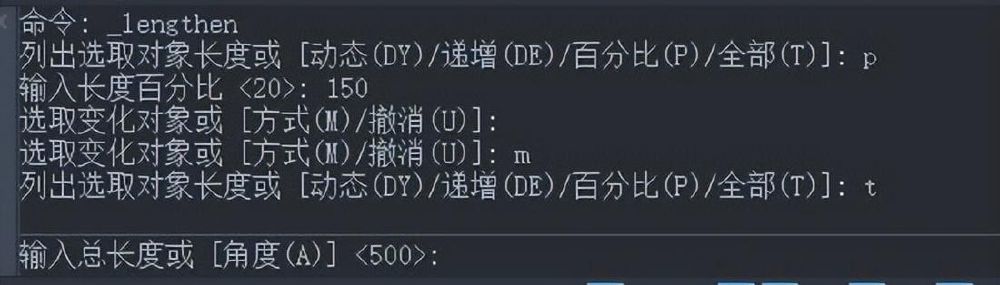

按照命令區的提示，我們可以有不同的方式來改變長度。如果是輸入P，則是按輸入的長度百分比來改變長度；如果是輸入T，則是按輸入的長度大小來改變原來的長度。不同種方法，按照自己的需求來選擇改變長度。

以上就是圖形的移動、拉伸和拉長操作，在以後的繪圖中要修改圖形要記得這些操作哦。
