三相異步電動機繞組的繞法（其轉子繞組為什麼都採用星接）

2023-04-18 06:03:34 3

三相電機的定子接法有三角形接法和星形接法兩種，除部分電機優先採用星形接法外，大部分的電機可以按照電源電壓及繞組實際情況進行相對自主的選擇。星形接法和三角形接法都是指電機本身的繞組接法，星形接法指將電機繞組三相末端接在一起，三相首端為電源端；三角形接法指將三相繞組首尾互相連接，三個端點為電源端。

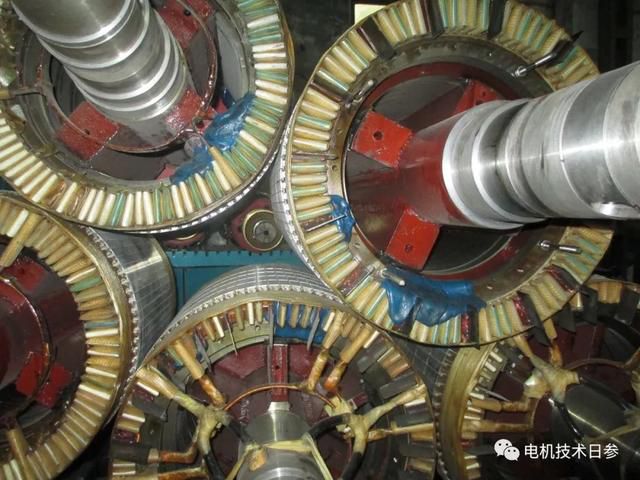

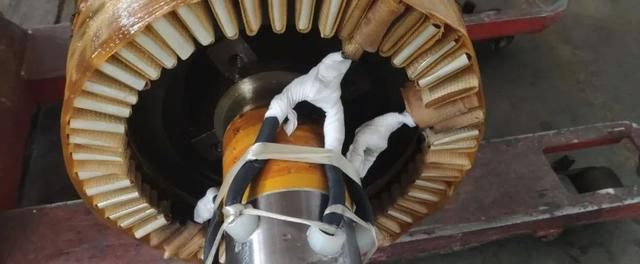

但對於繞線式轉子電機，轉子星點是我們比較熟悉的一種專業術語，指繞線式電機轉子繞組星接時的連接點。

為了有效檢查電機轉子繞組的質量狀況，應在星點連接前進行相間絕緣的檢查；星點連接後按照規定進行其他的檢查即可。也就是說，所有的三相電機轉子繞組均採用星形連接，那我們提出一個問題，這是為什麼？

感應電機的定子繞組直接與供電源連接，電源電壓的電稱性相對較好，電機的定子部分處於靜止狀態，因而繞組連接後產生環流的客觀性因素較少，而電機的轉子部分，三相繞組的電壓無法為感應電壓，出現電壓不對稱的可能性會大一些，如果採用三角形接法，則較容易出現環流問題；而且，在電機的運行過程中，轉子始終處於運動狀態，特別是一些衝擊性的負載工況，轉子繞組的條件要相對惡劣，因而，對轉子繞組按照星接處理，是保證和改善電機質量性能的有效和必要措施。

除電機繞組接法及電源不對稱的因素外，電機繞組內部絕緣老化、匝間短路、層間擊穿等原因都會引起環流，環流產生渦流直接導致電機發熱、震蕩、噪音直至燒壞，因而無論從設計的層面還是製造、使用的層面都應規避環流問題的發生。
