0電阻，千萬別以為它的阻值真的是0哦！它不是導線哦！

0歐姆 ≠ 導線

地是參考0電位，所有電壓都是參考地得出的，地的標準要一致，故各種地應短接在一起。人們認為大地能夠吸收所有電荷，始終維持穩定，是最終的地參考點。雖然有些板子沒有接大地，但發電廠是接大地的，板子上的電源最終還是會返回發電廠入地。如果把模擬地和數字地大面積直接相連，會導致互相干擾。不短接又不妥，理由如上有四種方法解決此問題：

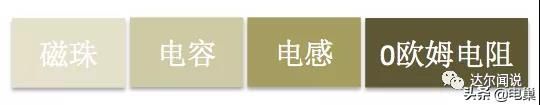

區別：

①磁珠對於頻率不確定或無法預知的情況，磁珠不合。

②電容隔直通交，造成浮地。③電感體積大，雜散參數多，不穩定。④0歐電阻相當於很窄的電流通路，能夠有效地限制環路電流，使噪聲得到抑制。電阻在所有頻帶上都有衰減作用(0歐電阻也有阻抗)，這點比磁珠強。

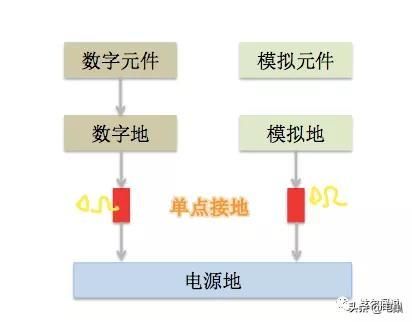

所以0歐姆又解決了一個難題——多種地的系統中的單點接地。

以下是我從多年的學習和工作經驗中整理的0歐姆電阻的功能：

沒有任何功能—在電路中，只是在PCB上為了調試方便或兼容設計等原因。

跳線—如果某段線路不用，直接不貼該電阻即可（不影響外觀）。不確定參數代替—在匹配電路參數不確定的時候，以0歐姆代替，實際調試的時候，確定參數，再以具體數值的元件代替。測電流—測某部分電路的耗電流的時候，可以去掉0歐姆電阻，接上電流表，這樣方便測耗電流。充當電感或電容—在高頻信號下，充當電感或電容。（與外部電路特性有關）電感用，主要是解決EMC問題。如地與地，電源和ICPin間。

熔絲作用—直接串聯在想要保護的電路裡面就可以了分割區上的抗幹擾—在分割區上跨接0歐電阻，可以提供較短的回流路徑，減小幹擾。

配置電路 —一般，產品上不要出現跳線和撥碼開關。有時用戶會亂動設置，易引起誤會，為了減少維護費用，應用0歐電阻代替跳線等焊在板子上。空置跳線在高頻時相當於天線，用貼片電阻效果好。

以上就是0歐姆電阻的相關知識點了，期待這些內容能給你的設計帶來便利。
