就地無功補償容量怎麼計算（無功補償的原理及補償容量的計算）

2023-05-04 20:48:42

無功功率是指在具有電抗的交流電路中，電場或磁場在一周期的一部分時間內從電源吸收能量，另一部分時間則釋放能量，在整個周期內平均功率是零，但能量在電源和電抗元件（電容、電感）之間不停地交換。交換率的最大值即為「無功功率」。

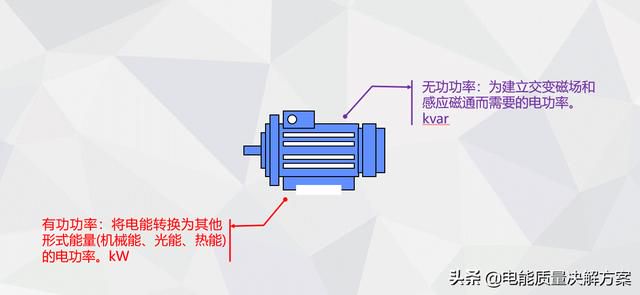

電網中的電力負荷如電動機、變壓器等，大部分屬於感性負載，感性負載是根據電磁感應原理工作的。它們在能量轉換過程中建立交變磁場，在一個周期內吸收的功率和釋放的功率相等，這種功率叫無功功率。電網在感性負載運行過程中需向這些設備提供相應的無 [1] 功功率。在電網中安裝無功補償設備以後，可以提供感性電抗所消耗的無功功率，減少了電網電源向感性負荷提供、由線路輸送的無功功率，由於減少了無功功率在電網中的流動，因此可以降低線路和變壓器因輸送無功功率造成的電能損耗，這就是無功補償。

①降低電網運行電流，降低損耗；

②增加變壓器使用裕度，動力增容；

③緩解電壓跌落；

④避免力率電費罰款，降低客戶用電成本。

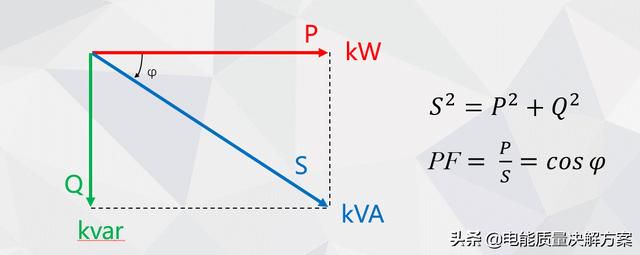

有功、無功、視在功率之間的關係

功率因數是衡量電氣設備效率高低的一個指標！

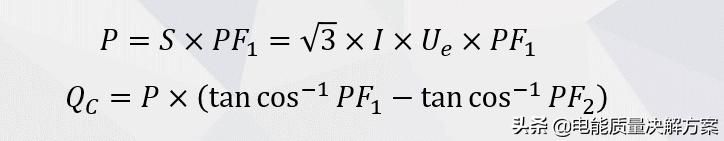

無功補償容量的計算公式

無功補償容量按照上述公式計算。

已知：有功功率P=1250kW，功率因數PF1=0.85，目標功率因數PF2=0.95，無功補償容量Qc？

答案：根據無功補償容量計算公式，計算所需補償容量為363.83Kvar。

已知：運行電流I=1000A，系統電壓Ue=0.4kV，功率因數PF1=0.85，目標功率因數PF2=0.95，無功補償容量Qc？

根據下述公式：

計算所需補償容量為171.40Kvar。

已知：變壓器容量S=1250kVA，變壓器負載率η=60%，功率因數PF1=0.85，目標功率因數PF2=0.95，無功補償容量Qc？

根據下述公式：

計算所需補償容量為185.55Kvar。
