基礎梁是承受整個建築的主要承重結構構件,基礎連繫梁只是起到拉結基礎與基礎的構造作用。基礎圈梁是砌體基礎中的構造圈梁。地圈梁與基礎圈梁的含義相同。
從結構分析角度來說,基礎梁是受到地基反力作用的梁。作用於建築結構上的荷載和結構物自重,通過柱和牆傳遞到基礎,基礎又將其傳遞到地基土。基礎對地基土產生了作用力,同時地基土對基礎產生反作用力,這個反作用力,工程界稱其為地基反力。凡是受到地基反力作用的梁,我們稱其為基礎梁。
基礎梁受地基反力的作用,在跨中無牆區域,產生向上隆起的變形趨勢。與上部結構的騰空梁在受到豎向荷載向下作用後向下彎曲變形恰恰相反。
與基礎梁相反,不受地基反力作用,或者地基反力僅僅是地下梁及其覆土的自重產生,不是由上部荷載的作用說產生,這樣的地下梁,就不是結構分析意義上的「基礎梁」,是「基礎拉梁」、「基礎連梁」,或者是地下框架梁。
順便提一句,單層工業廠房,杯形基礎的杯口上方,緊靠柱放置在杯口上的預製「基礎梁」,它是用來託牆的,是將其上牆體的重力荷載傳遞到杯形基礎,這梁本身不受地基反力的作用,不是結構分析意義上的「基礎梁」,是上世紀50年代初期,俄語翻譯不懂專業而翻錯的一個前蘇聯的專業名詞,將錯就錯,錯到現在。
若這梁的上表面與基礎(承臺)頂面持平或者低於基礎(承臺)頂面,這梁是JLL(基礎連梁),其縱向鋼筋必須錨入基礎,不是錨入柱子,因為在施工JLL時,KZ還僅僅只有插筋,沒有形成柱子,所以不存在錨入柱子的說法;
若某梁的下表面與基礎(承臺)頂面持平或者高於基礎(承臺)頂面,這梁是DKL(地下框架梁),在《混凝土結構施工圖平面整體表示方法製圖規則和構造詳圖》(06G101-6)(獨立基礎、條形基礎、樁基承臺)第38頁第2節第5.2.1條中闡述得明白:地下框架梁係指設置在基礎頂面以上且低於建築標高±0.000(室內地面)並以框架柱為支座的梁。其縱向鋼筋必須按照上部框架梁的相關要求錨入柱子。因為此種情形,DKL梁與基礎頂面存在一個≥0的廣義空間,梁必須錨入柱子。
再看(06G101-6)(獨立基礎、條形基礎、樁基承臺)69頁DKL和JLL的構造要求,在右上圖圖名線下方的括號中,有「梁上部縱筋也可以在跨中1/3範圍內連接」的告知,這就明明白白告訴我們,這個JLL是隨上部梁的要求進行連接和錨固,不是像「基礎梁」那樣上部縱筋在支座左右l0/4的範圍實施連接(見(06G101-6)(獨立基礎、條形基礎、樁基承臺)51頁「基礎梁JL縱向鋼筋與箍筋構造」)。
此外從(06G101-6)(獨立基礎、條形基礎、樁基承臺)68頁、69頁的DKL和JLL「圖形語言」我們可以看到,基礎地基持力層的頂面與DKL、JLL的底面之間存在「空檔」,沒有「緊密接觸」,因此,這種地下梁沒有承受結構意義上的地基反力。
1)基礎梁:是作為上部建築的基礎,將上部荷載傳至地基,起到承重和抗彎功能。
一般是基礎梁的基礎結構中,無承臺,上部有框架柱,箍筋在基礎梁上(即使是柱位置)都是滿布。
基礎梁沒有底部模板,低標高就是基礎低標高
2)基礎連梁:指連接獨立基礎、條形基礎或樁基承臺的梁,不承擔由柱傳來的荷載。
基礎連繫梁底標高則高於兩臨基礎的底標高,有底部模板,是拉梁;
調節基礎的不均勻沉降,可在上面布置磚牆,不做抗震要求。
多跨基礎連梁以柱為支座,單跨基礎連梁(若圖紙未註明),以承臺(或獨立基礎)為支座,06G101-6,P70。
3)地下框架梁DKL:特點是±0.000以下,基礎頂面以上,以框架柱為支座,見06G101-6,P68。
4)基礎拉梁應該和基礎連梁是一個概念。
地梁專業術語叫地圈梁,其的作用主要是調節可能發生的不均勻沉降,加強基礎的整體性,也使地基反力更均勻點,同時還具有圈梁的作用和防水防潮的作用同時條形基礎的埋深過大時,接近地面的圈梁可以作為首層計算高度的起算點,地圈梁一般用於磚混、砌體結構中,不起承重作用,對砌體有約束作用,有利於抗震。
工程中各種梁的區別是什麼?
(基礎連梁、地框梁、基礎梁、承臺梁、圈梁、非框架梁)設計圖紙中常常出現一些非規範標註的,例如:DL、JL等;這些梁在平法中如何理解?判斷的方法和原則有哪些?
【判斷原則】:
第一:確定規範
確定圖紙為03規範還是11規範;03規範與11規範相比,03規範有基礎連梁和地框梁,但在11規範中將地框梁和基礎連梁都整合成了基礎聯繫梁,且多了承臺梁一類;
第二:確定樓層
一般來說,地下層(包括基礎層)會涉及到:基礎連梁(03規範)、地框梁(03規範)、基礎聯繫梁(11規範)、承臺梁(11規範);地上層會涉及到:樓層框架梁、屋面框架梁、非框架梁、井字梁、框支梁(03規範與11規範相同)

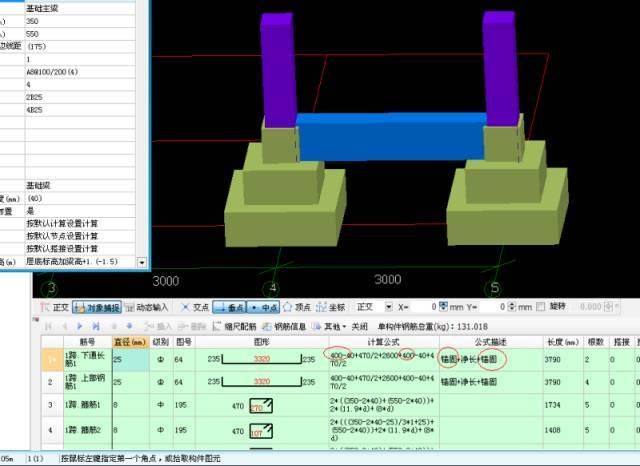

第三:確定此類梁在工程中的作用
如果此梁為受力或承重構件。會承受牆、板的壓力;則對應軟體應該為基礎梁或地框梁;
如果次梁為拉結構件,不承重,只為加強構件之間的整體性;則對應軟體應該為基礎連梁或者基礎聯繫梁
第四:還可以根據梁底標高區分
如果此梁的底標高同基礎平齊,則對應軟體設置應該為基礎梁;
如果此梁底標高高於基礎底標高,則對應軟體設置應該為基礎連梁或地框梁(03規範),或基礎聯繫梁;
第五:可區分梁的支座
如果支座為柱,可能是樓層/屋面框架梁或者地框梁;
如果支座為梁,可能是非框架梁;
如果支座為獨基、條基和樁基礎,可能是基礎連梁;
如果支座為樁承臺,可能是承臺梁。
,
