初學電工如何看懂電路圖（學電工不知道從哪下手）

2023-04-29 19:46:39 2

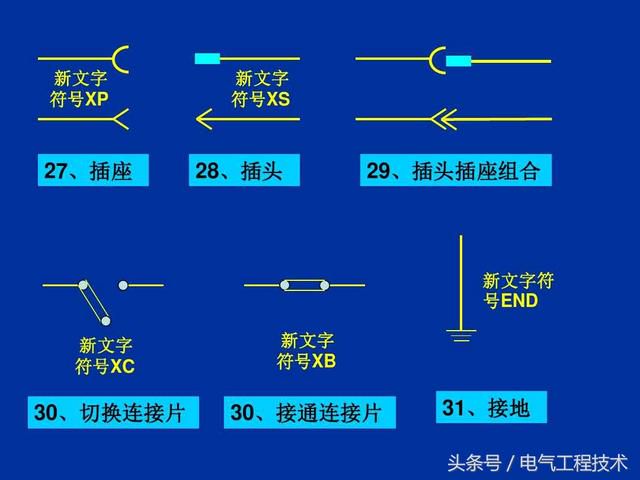

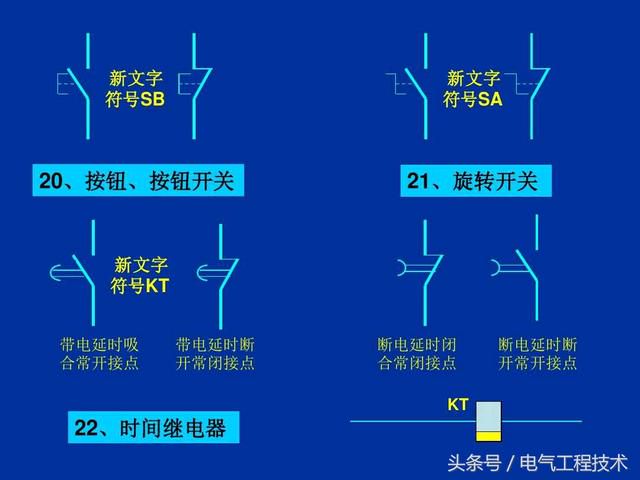

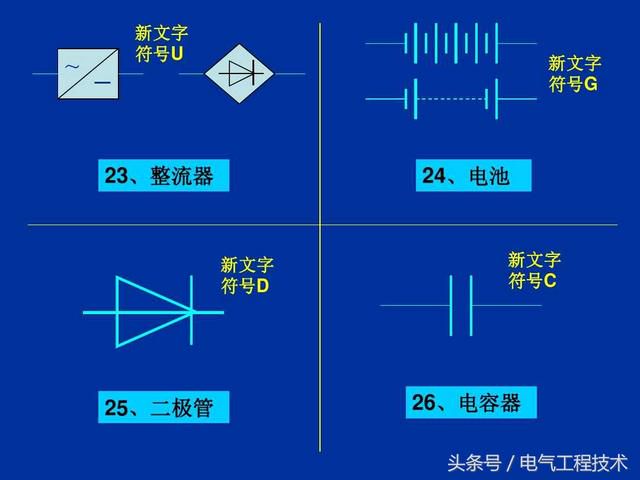

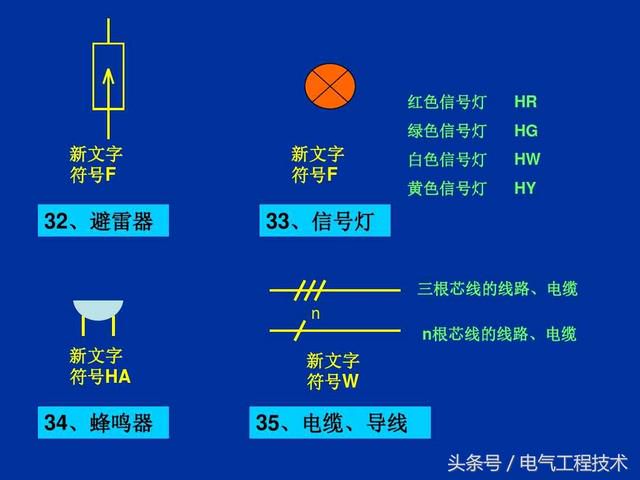

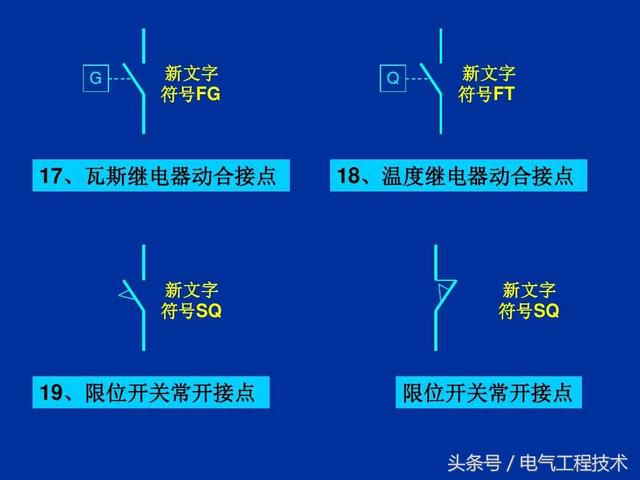

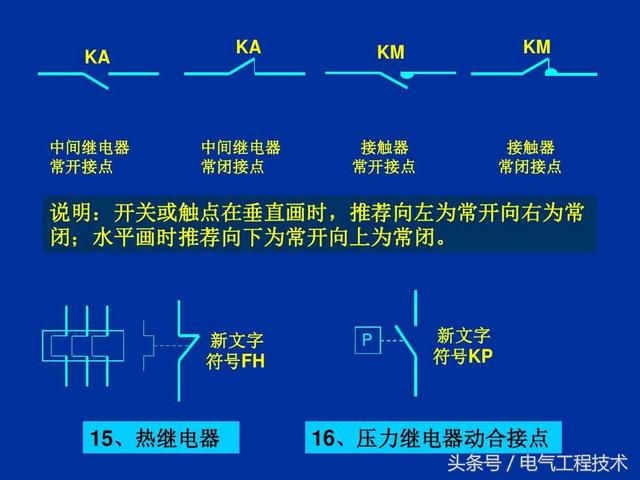

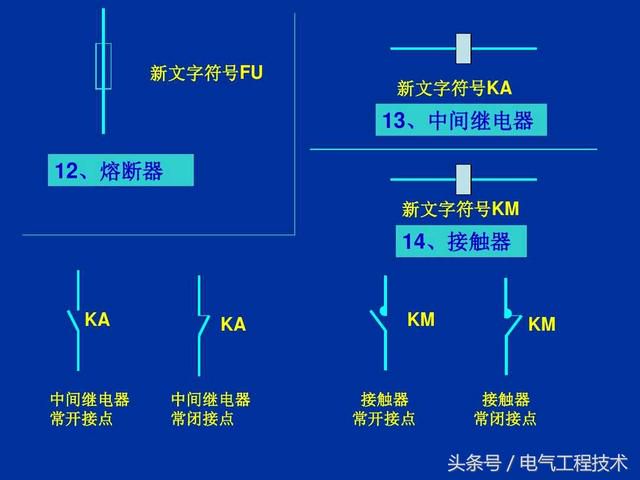

最近很多的剛入門的電工師傅留言說:剛入門學習電工技術，到現在都看不懂電路圖怎麼辦？有沒有快速入門學習電工的方法？怎麼樣快速看懂電路圖？有沒有什麼看懂電路圖的捷徑之類的？等等諸如此類的問題，都是電工初學者經常都會遇到的問題，其實老電工師傅們都知道，電工入門非常簡單，但是要精通就很難了，就拿看懂電路圖來說吧，對於電工新手而言，看懂電路圖是值得羨慕的事情，其實想要看懂電路圖並不困難，關鍵是要有方法，電工師傅們都知道，電路圖都是由各種各樣的電氣元器件構成的，看懂和了解常用的電氣元器件的電路符號，自然就能夠看懂電路圖，明白電路原理了，因此很多的電工師傅都會建議新手電工:從認識基礎的電路符號入手，這是最基礎也是最快速的入門途徑，那麼我們今天就重點來看一下常用的電氣元器件的電路符號:
