施工場地平整土方的計算方法（場地平整土方量計算）

2023-04-22 14:49:22 4

場地設計標高H0的確定

H0的重要性 場地設計標高是進行場地平整和土方量計算的依據，也是總圖規劃和豎向設計的依據。合理地確定場地設計標高，對減少土方工程量、加速工程進度、降低工程造價有著重要意義。

確定場地設計標高應結合各類影響因素反覆進行技術經濟比較，選擇一個最佳方案。

H0 的確定原則

滿足生產工藝和運輸的要求；

充分利用地形，分區或分臺階布置，分別確定不同的設計標高；

考慮挖填平衡，棄土運輸或取土回填的土方量最少；

要有合理的洩水坡度(≧2‰)，滿足排水要求；

考慮最高洪水位的影響。

H0 的確定步驟

如場地設計標高無特殊要求時，可根據挖填土方量平衡的原則確定H0 ,其步驟如下：

式中：

n —— 方格網數；

H1 —— 一個方格僅有的角點坐標；

H2 —— 兩個方格共有的角點坐標；

H3 —— 三個方格共有的角點坐標；

H4 —— 四個方格共有的角點坐標。

場地設計標高H0的調整

按以上步驟求得的H0僅為一理論值，還應考慮以下因素進行調整，求出H'0：

● 土的可松性影響——填方因土的可松性引起的填方體積增加；

● 場內挖方和填方的影響——從經濟觀點出發，安排的挖方就近棄土和填方就近場外取土，引起的挖填土方量的變化；

● 場地洩水坡度的影響——單坡？雙坡？

土的可松性影響

由於土具有可松性，一般填土需相應提高設計標高，故考慮土的可松性後，場地設計標高調整為：

場內挖方和填方的影響

場地設計標高H0是按挖填土方量平衡的原則確定的，但從經濟觀點出發，常會將部分挖方就近棄於場外，或就近於場外取土用於部分填方，均會引起挖填土方量的變化，亦需調整場地設計標高。

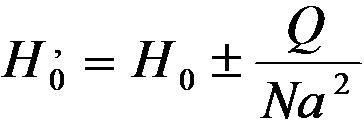

其設計標高調整值按下式計算：

式中： Q——場地根據H0平整後多餘或不足的土方量。

場地洩水坡度的影響

調整後的設計標高是一個水平面的標高，而實際施工中要根據洩水坡度的要求(單坡洩水或雙坡洩水)計算出場地內各方格網角點實際設計標高。

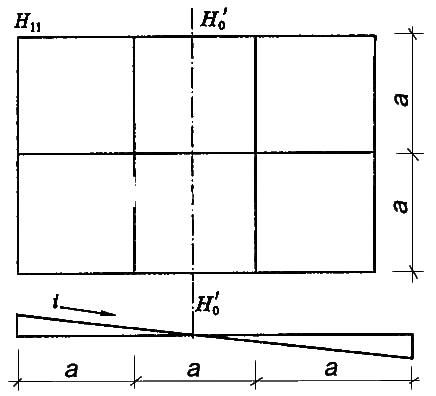

場地單向洩水坡度示意圖

⑵ 場地為雙坡洩水時，場地內任意點的設計標高則為：

場地雙向洩水坡度示意圖

【注意】公式中正負號的取值：計算角點在H，0之上取「＋」，反之取「－」

場地土方量的計算

場地土方量計算步驟如下：

求各方格角點的施工高度hn

hn=場地設計標高Hn－自然地面標高H

【注意】若hn為正值則該點為填方， hn為負值則為挖方。

繪出零線

零線位置的確定：先求出方格網中邊線兩端施工高度有「 」、「 － 」中的零點，將相鄰兩零點連接起來即為零線。

零點的位置按下式計算：

式中：X1、X2——角點至零點的距離(m)；

h1、h2——相鄰兩角點的施工高度(m)，均用絕對值；

a——方格網的邊長(m).

零點位置計算示意

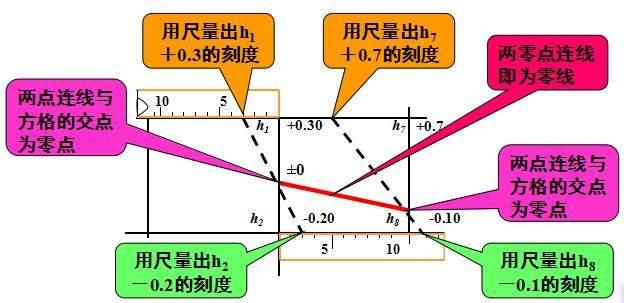

為省略計算，亦可用圖解法直接求出零點位置。即用尺在各角點標出相應比例，用尺相接，與方格相交點即為零點位置。見下圖：

計算場地挖、填土方量

「零線」求出，也就劃出了場地的挖方區和填方區，便可按平均高度法計算各方格的挖、填土方量了。

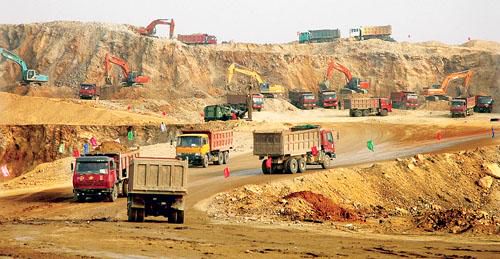

挖方施工及長距離土方調運

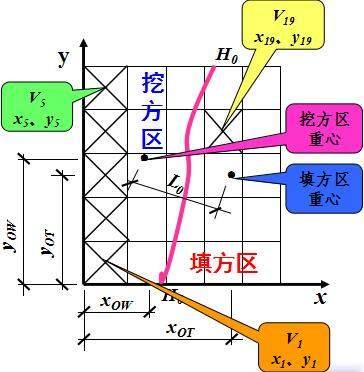

計算各挖、填方調配區之間的平均運距

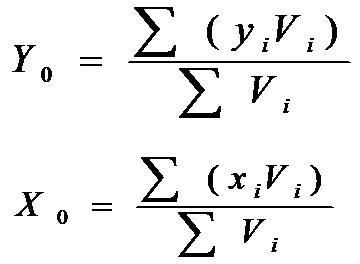

先按下式求出各挖方或填方區土方重心坐標X0、Y0：

則填、挖方區之間的平均運距 L0 為：
