閥門帶數字是什麼閥門（閥門上的編號字母）

2023-04-24 10:23:17

閥門是用來開閉管路、控制流向、調節和控制輸送介質的參數（溫度、壓力和流量）的管路附件。閥門有很多不同的類型，每種類型都有其獨特的功能。閥門的型號應依據國標編號要求。若是企業標準，應註明型號的相關說明。今天小編主要為大家介紹一下閥門型號編制方法及表示方法。

國家標準化管理委員會日前發布了《閥門型號編制方法》；由中國機械工業聯合會提出，按照GB/T1.1-2009給出的規則起草，閥門型號編制方法由全國閥門標準化技術委員會(SAC/TC188)歸口。

閥門型號編制方法規定了閥門的型號編制、閥門類型、驅動方式、連接形式、結構形式、密封面材料、壓力和閥體材料代號和代號的閥門型號表示方法。閥門型號編制方法適用於各類閘閥、截止閥、節流閥、蝶閥、球閥、隔膜閥、旋塞閥、止回閥、排汙閥、柱塞閥、減壓閥、疏水閥、安全閥的管道閥門產品。

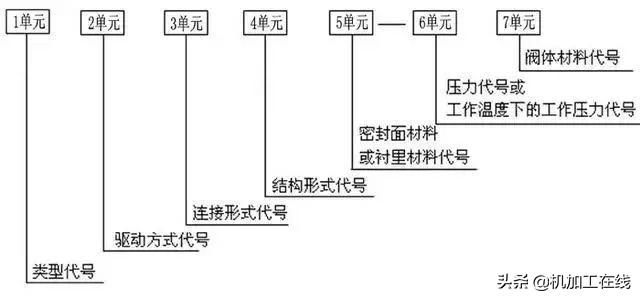

當今閥門的類型和材料種類越來越多，閥門型號的編制也愈來愈複雜；閥門型號通常應表示閥門類型、驅動方式、連接形式、結構特點、公稱壓力、密封面材料、閥體材料等要素。閥門型號的標準化對閥門的設計、選用、經銷，提供了方便。我國雖然有閥門型號編制的統一標準，但逐漸不能適應閥門工業發展的需要；目前，閥門製造廠一般採用統一的編號方法；不能採用統一編號方法的，各生產廠家可按自己的情況制訂出編號方法。

類型安全閥蝶閥隔膜閥止回閥

底閥截止閥節流閥排汙閥球閥疏水閥柱塞閥旋塞閥減壓閥閘閥代號ADGHJLPQSUXYZ

當閥門還具有其他功能作用或帶有其他特異結構時，在閥門類型代號前再加注一個漢語拼音字母，按下表的規定。

第二功能作用名稱代號第二功能作用名稱代號保溫型B排渣型P低溫型Da快速型Q防火型F（閥杆密封）波紋管型W緩閉型H——a 低溫型指允許使用溫度低於-46℃以下的閥門。

傳動

方式電磁動電磁-液動電-液動蝸輪正齒輪傘齒輪氣動液動氣-液動電動手柄

手輪代號0123456789無代號

安全閥、減壓閥、疏水閥、手輪直接連接閥杆操作結構形式的閥門，本代號省略，不表示；

對於氣動或液動機構操作的閥門：常開式用6K、7K表示；常閉式用6B、7B表示；

防爆電動裝置的閥門用9B表示。

連接方式內螺紋外螺紋兩不同連接法蘭焊接對夾卡箍卡套代號12346789

閥門結構形式用阿拉伯數字表示，按下表規定。

閘閥結構形式代號：

結構形式代號閥杆升降式

（明杆）楔式閘板彈 性 閘 板0剛性閘板單 閘 板1雙 閘 板2平行式閘板單 閘 板3雙 閘 板4閥杆非升降式

（暗杆）楔式閘板單 閘 板5雙 閘 板6平行式閘板單 閘 板7雙 閘 板8

截止閥、節流閥和柱塞閥結構形式代號：

結構形式代號結構形式代號閥瓣非平衡式直通流道1閥瓣平衡式直通流道6Z形流道2角式流道7三通流道3——角式流道4——直流流道5——

球閥結構形式代號：

結構形式代號結構形式代號浮 動 球直通流道1固 定 球直通流道7Y形三通流道2四通流道6L形三通流道4T形三通流道8T形三通流道5L形三通流道9——半球直通0

蝶閥結構形式代號：

結構形式代號結構形式代號密 封 型單 偏 心0非密封型單 偏 心5中心垂直板1中心垂直板6雙 偏 心2雙 偏 心7三 偏 心3三 偏 心8連杆機構4連杆機構9

隔膜閥結構形式代號：

結構形式代號結構形式代號屋脊流道1直通流道6直流流道5Y形角式流道8

旋塞閥結構形式代號：

結構形式代號結構形式代號填料密封直通流道3油 密 封直通流道7T形三通流道4T形三通流道8四通流道5——

止回閥結構形式代號：

結構形式代號結構形式代號升降式閥瓣直通流道1旋啟式閥瓣單瓣結構4立式結構2多瓣結構5角式流道3雙瓣結構6———蝶形止回式7

安全閥結構形式代號：

結構形式代號結構形式代號彈簧載荷彈簧密封結構帶散熱片全啟式0彈簧載荷彈簧不封閉且帶扳手結構微啟式、雙聯閥3微啟式1微啟式7全啟式2全啟式8帶扳手全啟式4——槓桿式單槓桿2帶控制機構全啟式

6雙槓桿4脈 衝式

結構形式代號結構形式代號薄 膜 式1波紋管式4彈簧薄膜式2槓 杆 式5活 塞 式3——

蒸汽疏水閥結構形式代號：

結構形式代號結構形式代號浮球式1蒸汽壓力式或膜盒式6浮桶式3雙金屬片式7液體或固體膨脹式4脈衝式8鐘形浮子式5圓盤熱動力式9

排汙閥結構形式代號：

結構形式代號結構形式代號液面連接排放截止型直通式1液底間斷排放截止型直流式5截止型角式2截止型直通式6——截止型角式7——浮動閘板型直通式8

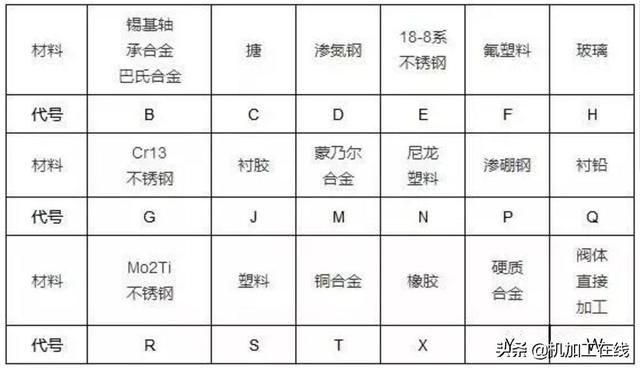

當密封副的密封面材料不同時，以硬度低的材料代號表示。

數值用阿拉伯數字直接表示，它是MPa的10倍

閥體

材料鈦及

鈦合金碳鋼Cr13系

不鏽鋼鉻鉬鋼環保

新課堂

環保人

自己的

平臺代號ACHI閥體

材料可鍛鑄鐵鋁合金18-8系

不鏽鋼球墨鑄鐵代號KLPQ閥體

材料Mo2Ti系

不鏽鋼塑料銅及

銅合金鉻鉬釩鋼灰鑄鐵代號RSTVZ

灰鑄鐵底壓閥和鋼製中壓省略此項

舉例：Z543H-16C 傘齒輪傳動法蘭連接平板閘閥，公稱壓力1.6MPa，閥體材料為碳鋼。

閥門的名稱按傳動方式、連接形式、結構形式、襯裡材料和類型命名。但下面內容在命名中均予省略：

(1) 連接形式中：「法蘭」。

(2) 結構形式中：

a：閘閥的「明杆」、「彈性」、「剛性」和「單閘板」；

b：截止閥和節流閥的「直通式」；

c：球閥的「浮動」和「直通式」；

d：蝶閥的「垂直板式」；

e：隔膜閥的「屋脊式」；

f：旋塞閥的「填料」和「直通式」；

g：止回閥的「直通式」和「單瓣式」；

h：安全閥的「不封閉」。

(3) 閥座密封面材料中的材料名稱。
