空調電路圖元器件符號大全(空調電源電路圖與實物器件的對應介紹)

2023-04-17 10:10:57 15

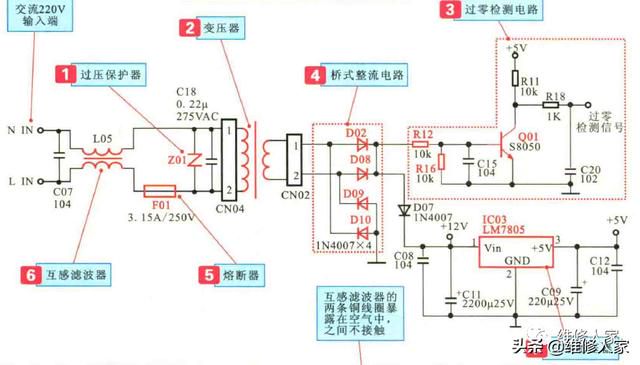

海信普通空調器的電源電路結構比較簡單,初學者可先從室內、外機的電源電路入手,通過實物的電路標識、型號及參數等與電路圖進行對應,如下圖所示。

1、過壓保護器

過壓保護器呈扁圓形,附近標有Z01及電路符號,與電路圖中對應。

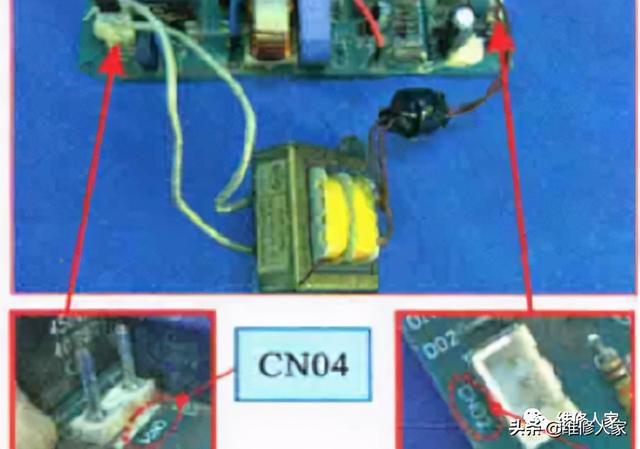

2、變壓器

降壓變壓器通過插件與電路板相連.輸入端接口標識為「CN04」,輸出端接口標識為「CN02」 ,與電路圖相對應。

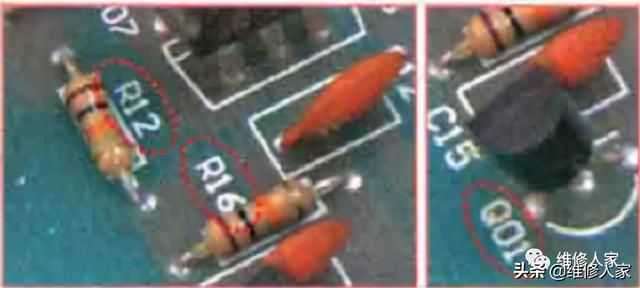

3、過零檢測電路

過零檢測電路用檢測過零信號,為微處理器提供電源同步脈衝。

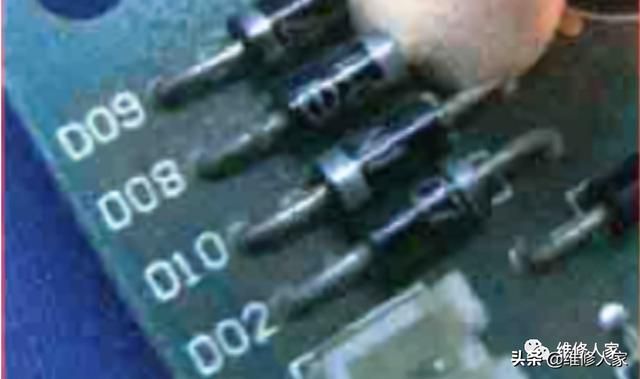

4、橋式整流電路

橋式整流電路由四個二極體組成,其標識序號與電路圖相對應。

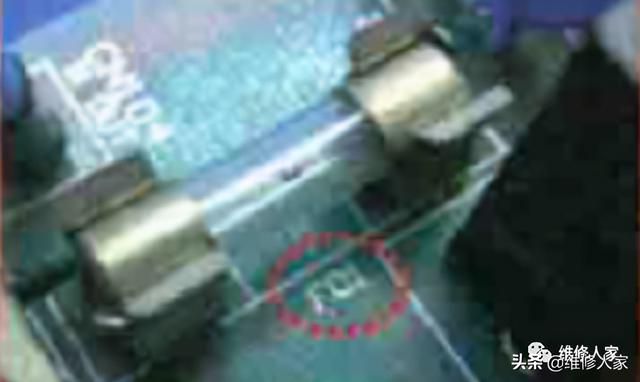

5、熔斷器

熔斷器為圓柱形, 外殼材質為玻璃,內部 為很細的熔絲,其附近 標有「F01」,與電路 圖中的標識相對應。

6、互感濾波器

互感濾波器的線 圈盤繞在磁環上,其 附近標有「L05」 , 與電路圖相對應。

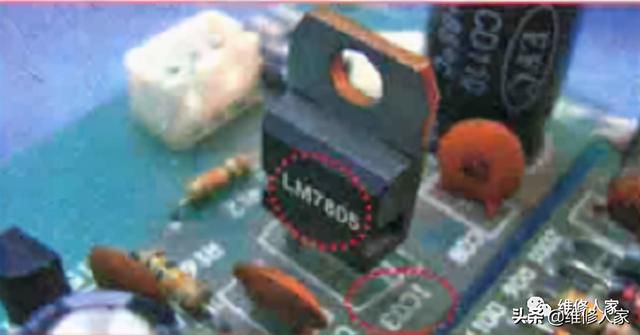

7、三端穩壓器

三端穩壓器屬於小型集成電路,其 外殼上的型號「LM7805」和附近標識的 「IC03」與電路圖中的標識相對應.

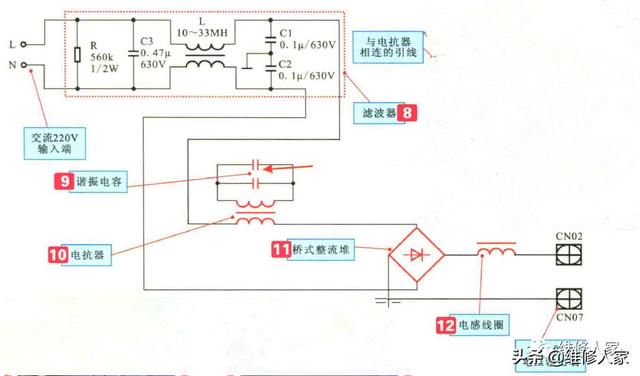

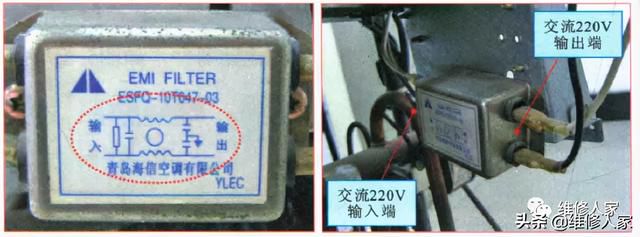

8、濾波器

交流220V電壓經接線盒 送到濾波器中。送入室外機的交流220V電壓首先送入濾波器中。濾波器的外殼上貼有電路圖。該電路圖 與室外機交流輸入電路的濾波器電路相同。

9、諧振電容

兩個諧振電容與電抗器並連,順著電抗器的引線就可找到。

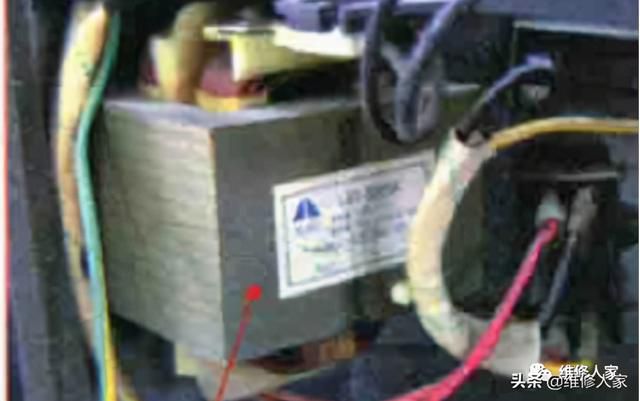

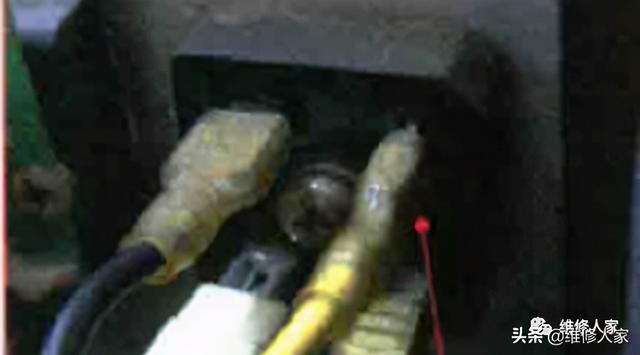

10、電抗器

濾波器輸出端的引線接在電 抗器的輸入端,經過一組繞組後 與橋式整流電路相連,電抗器的另一側繞組與諧振電容並聯。

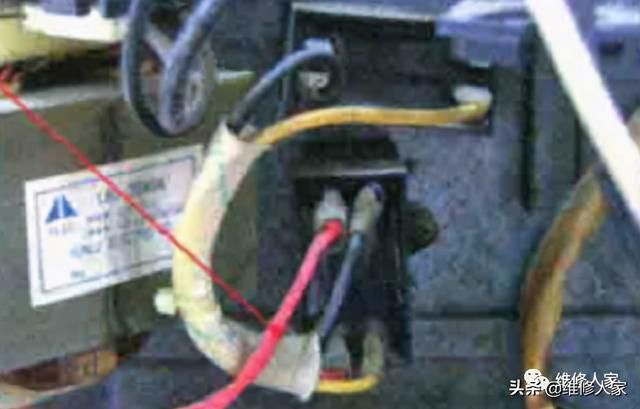

11、橋式整流

濾波器輸出端的引線與電抗器輸出端的引線接在橋式整流堆的輸入端。橋式整流堆是整流元件,作用與橋式整流電路相同。

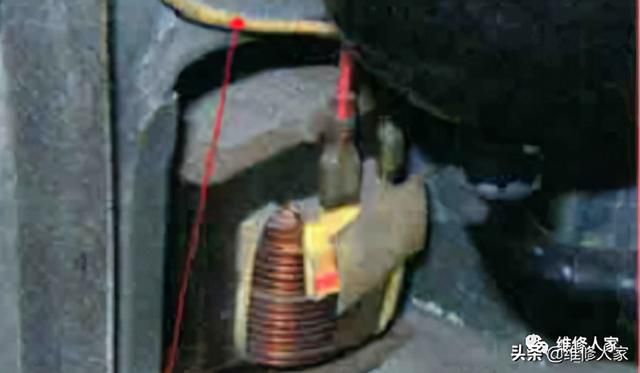

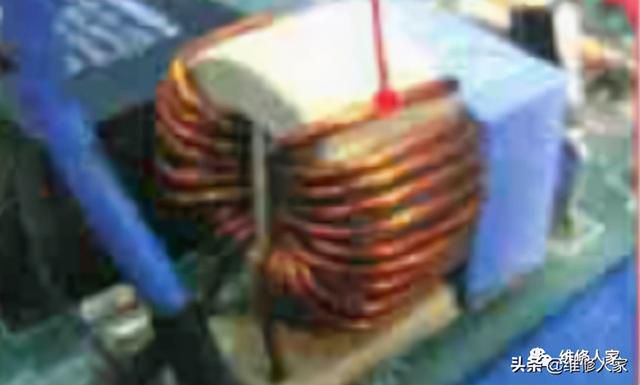

12、電感線圈

電感線圈位於室外機交流輸入電路的最末端,其輸入端與橋式整流堆輸出端正極相連,輸出端與電路板相連。

,
