監控交換機操作教程（分分鐘學會監控交換機簡單配置方法）

2023-05-10 00:19:30 1

現在的監控設備用的地方越來越多，本文主要介紹簡單的監控接入中交換機配置方法。當我們拿到設備後，首先需要進行監控設備的網絡規劃，可以按照物理位置、功能等劃分監控的網段。

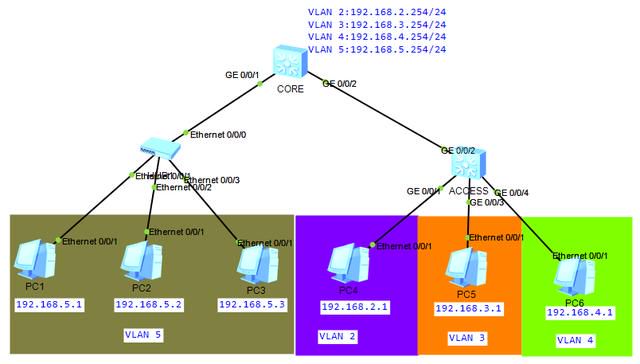

拓撲總圖

如圖：圖中的PC代表監控設備，根據需求，需要劃分4

個監控網段，網段為192.168.2~192.168.5，所有設備網關都放在核心交換就上，所以核心交換機在配置的時候需要新建vlan，給vlan配置IP位址，在給PC配置IP位址的時候使用這個地址作為網關地址。配置如下：

1、新建vlan（網段），給vlan配置網關地址

新建vlan

在進行配置的時候，一般要給設備配置一個名字（也可以不配），主要是為了方便如果使用遠程登錄的時候可以根據名字區分是否已經登錄到所需設備，當我們的 vlan 是連續的 vlan 時，使用區間的方式創建 vlan ，華為的命令為 vlan batch 2（起始值） to 5 （結束值）。如圖，vlan batch 2 to 5 創建了vlan2 ，vlan 3，vlan 4 ，vlan 5這幾個vlan。可以通過 display vlan 驗證 vlan 是否創建成功。

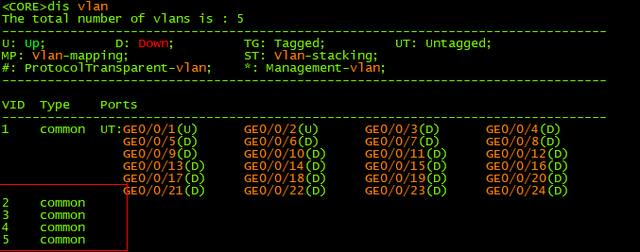

驗證vlan是否創建成功

2、給 vlan 配置網關地址

給vlan配置網關地址

使用 interface vlanif 加 vlan 號給對應的 vlan 配置網關地址，比如 interface vlanif2 ，ip address 192.168.2.254 24這個命令給 vlan 2 配置了一個192.168.2.254的地址，這個地址用作192.168.2這個網段的網關地址。可以通過命令 display ip interface brief 命令查看是否配置成功。

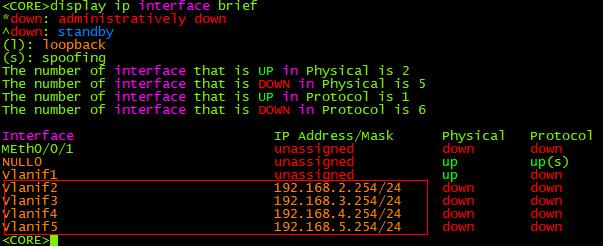

驗證網關地址是否配置成功

3、把接口劃分給相應的網段

vlan 規劃

核心交換機的1口連接的是傻瓜交換機，而且這個傻瓜交換機接的都是同一個網段（192.168.5段）的設備，所以核心交換機的1口需要劃分到 192.168.5 段的 vlan 中（vlan 5）。而核心交換機的2口接的交換機下面有多個網段的設備接入，所以核心交換機的2口與接入交換機的2口都要能傳輸多個 vlan 報文，同時，接入交換機上也要有對應的 vlan ，同時把 相應的接口劃分到 vlan 之中。

core交換機上的配置：

interface GigabitEthernet0/0/1

port link-type access

port default vlan 5

#

interface GigabitEthernet0/0/2

port link-type trunk

port trunk allow-pass vlan 2 to 4094

接入交換機上的配置：

vlan batch 2 to 5

interface GigabitEthernet0/0/1

port link-type access

port default vlan 2

#

interface GigabitEthernet0/0/2

port link-type trunk

port trunk allow-pass vlan 2 to 4094

#

interface GigabitEthernet0/0/3

port link-type access

port default vlan 3

#

interface GigabitEthernet0/0/4

port link-type access

port default vlan 4

這樣，簡單的監控網絡配置就完成了。
