消防設備接線是串接還是並聯接線(消防設備的端子上究竟能接幾根線)
2023-05-10 02:59:33 1

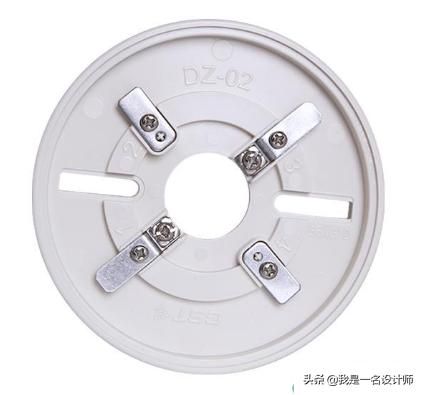

在消防設備的接線施工中,我們最常見的接線方式就是把線直接用螺絲擰在各種各樣設備上面的端子上,如下圖所示我們可以看到用來接線的端子螺絲是非常短的

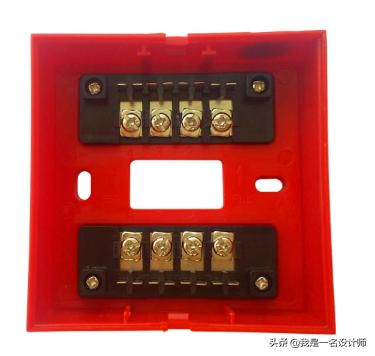

諸如這樣的設備其實是非常多的,各類模塊、手動報警按鈕、聲光警報器均是這種方式連接接線的,那這種端子上最多能接幾根線呢?

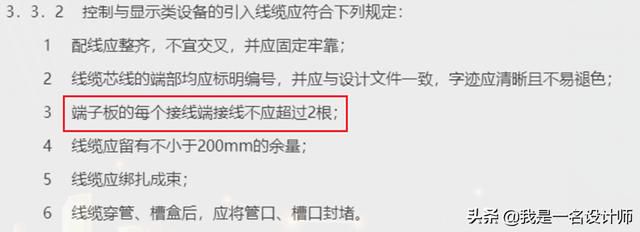

《火災自動報警系統施工及驗收標準》GB 50166-2019
這裡只是說了消防控制與顯示類的設備引入線有每個接線端子上有不應超過兩根的要求

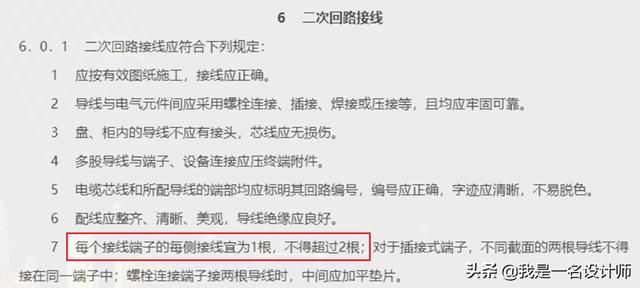

《電氣裝置安裝工程 盤、櫃及二次迴路接線施工及驗收規範》GB 50171-2012

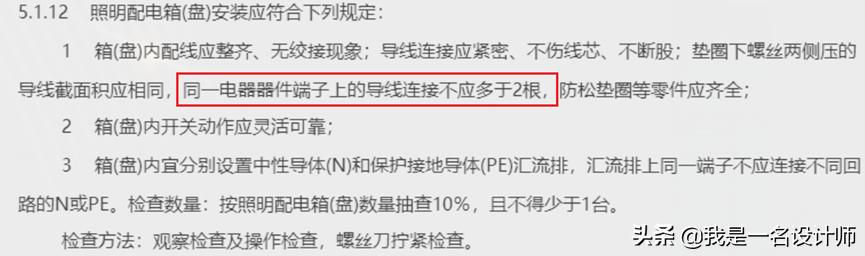

《建築電氣工程施工質量驗收規範》GB 50303-2015
這上面是我目前能夠找到的所以與接線端子有關的規定,並沒有找到模塊、手動報警按鈕、聲光警報器等這類設施的要求,但是我們卻可以從上面的這些條看出但凡有要求的條文中都是規定端子上接的線應該都是不應超過兩根的,且模塊、手動報警按鈕、聲光警報器、探測器等等這類設備的接線端子螺絲都非常短,那我們是不是可以也推斷出這一類設備上的端子上接線根數也應該不大於2根?

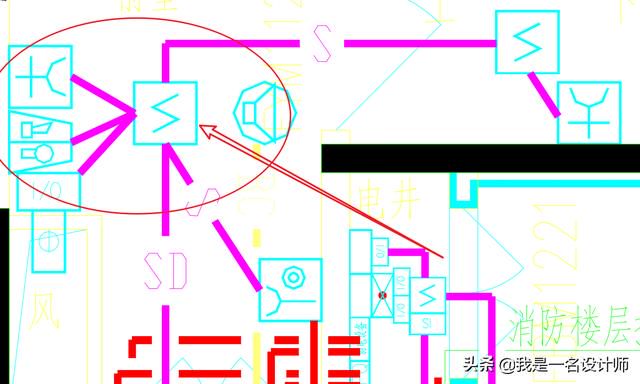

但是我們經常在消防施工或者其他電氣施工圖中看到這樣的繪圖方式
這一個感煙探測器上面已經連接了6根線,那這種圖紙我們究竟該如何「按圖施工」呢,這一個端子上連接6根線顯然不太現實也不符合規範要求,那我們有什麼好的解決辦法呢?
《火災自動報警系統施工及驗收標準》GB 50166-2019
3.2.13線纜在管內或槽盒內不應有接頭或扭結。導線應在接線盒內採用焊接、壓接、接線端子可靠連接。
規範給的連接方式其實是有三種的,但是我們已經沒法使用直接在接線端子上壓接的辦法了,那就只能使用接線端子連接、或者是焊接。

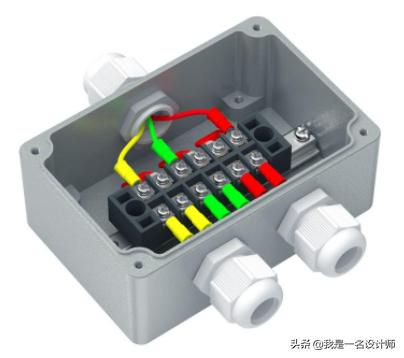

接線端子連接
這種施工方式需要專門的接線端子排,現在端子排上併線,然後再接入消防設備的端子上。
而另一種焊接不是我們常見的拿焊槍錫焊,而是更多的選擇焊鍋燙錫

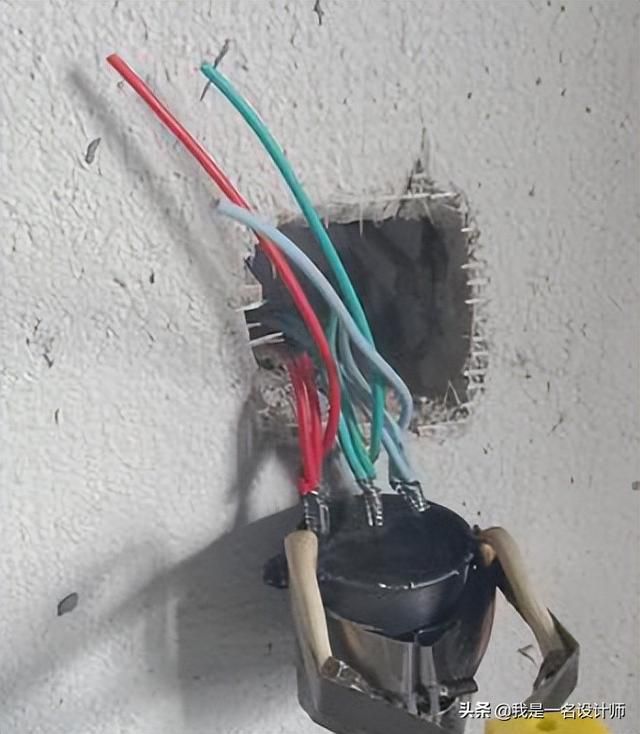

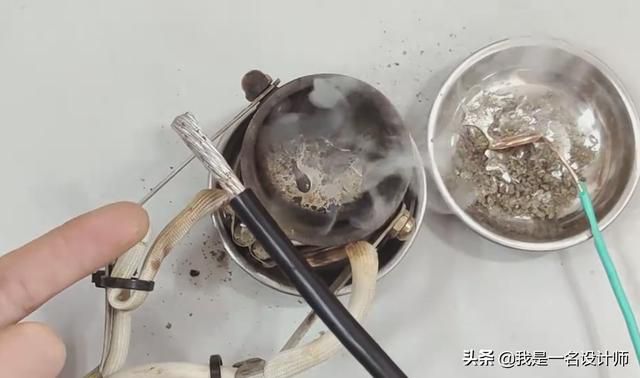

焊鍋燙錫

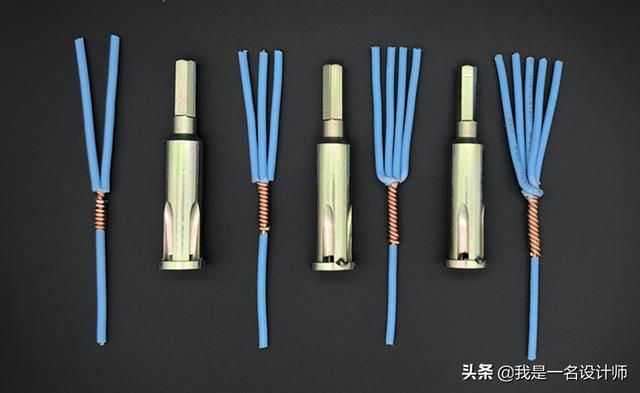

焊接前的第一步還是需要製作並接接頭的
並接過後必須要進行燙錫,因為消防設備常用的都是多芯的軟線,非常容易氧化,時間長了之後很容易導致接頭接觸不良,這也是規範要求使用焊接連接而不讓使用絞接的原因。
把並接接頭燙錫過後,就可以正常的拿絕緣膠帶絕緣,然後將並接處理過的單根線接入消防設施的接線端子上了。
,
