cad中定數等分的快捷鍵是啥（CAD定數等分命令與偏移命令繪製練習題）

2023-05-25 12:24:29 1

這個練習題使用了CAD定數等分命令、偏移命令、導圓角命令等。主要講解一下定數等分命令的使用，我們一起用CAD製圖軟體來繪製圖案吧！

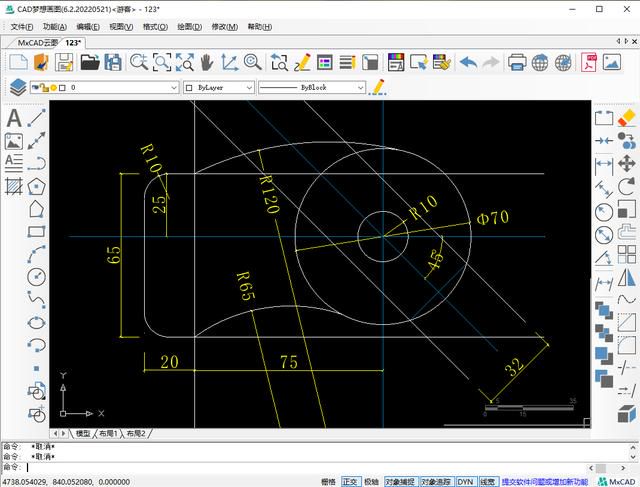

目標圖形

繪製步驟：

1.先從圓形開始繪製，繪製輔助線段，然後在輔助線交點處繪製一個半徑為10的圓形與直徑為70的圓形。

圓形

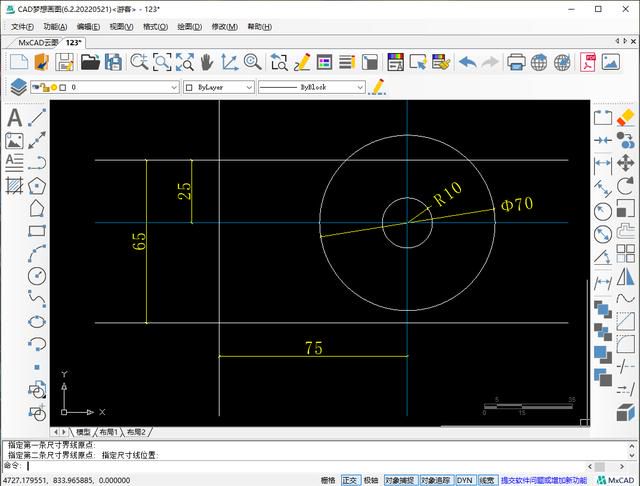

2.再來繪製圖形的左側，使用CAD偏移命令，將縱向輔助線向左偏移75的距離，再將橫向輔助線向上偏移25的距離，然後將偏移後的橫向向下偏移65的距離。

偏移

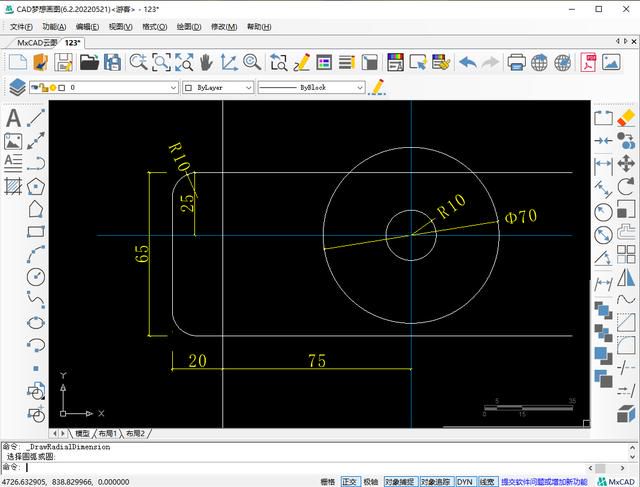

3.接下來再次使用偏移命令，將左側縱向線段向左偏移20的距離，並使用CAD導圓角命令，對左側兩個線段交點處進行導圓角，半徑設置為10。

導圓角

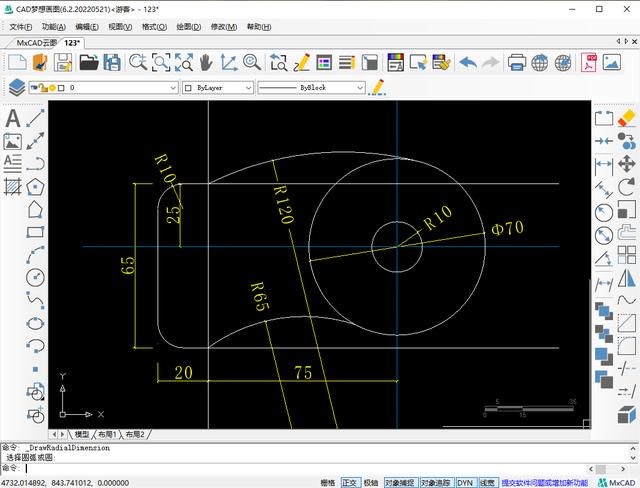

4.然後使用CAD圓弧命令中的「起點、端點、半徑」的方式，繪製圖中半徑為120的圓弧與半徑為65的圓弧。

兩段圓弧

5.接著來繪製右下角的圖形，將圓心處的橫向輔助線，以圓心為基點，使用CAD旋轉命令，順時針旋轉45度。

旋轉

6.再使用偏移命令，將旋轉後的線段向兩側各偏移16的距離。偏移後的兩條線段在直徑為70的圓形右下方的交點的直線距離為32，使用直線連接這兩個交點。

直線連接

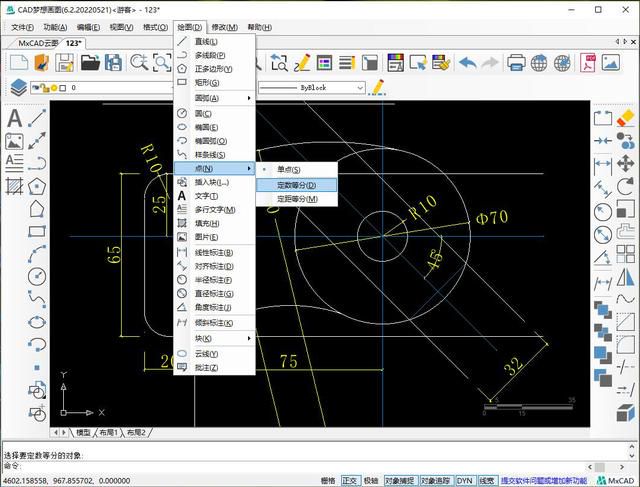

7.根據圖中的文字提示，使用定數等分命令，將這條線段平均地分為5份。點擊CAD製圖軟體界面上方的「繪圖——點——定數等分」，然後選擇直線，並在命令行輸入線段數目為5，空格，定數等分命令完成。

定數等分

完成

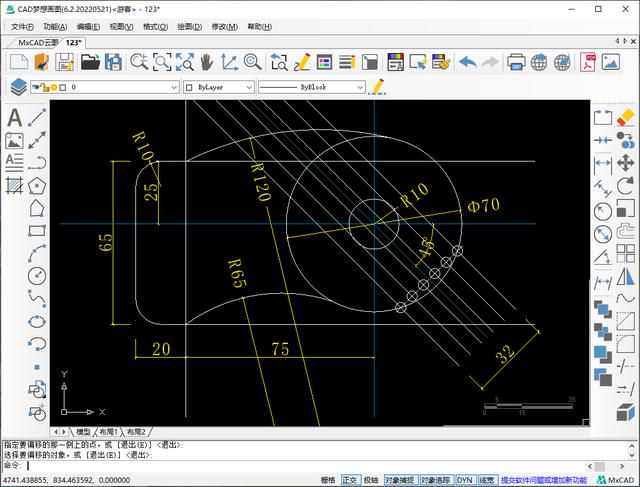

8.使用偏移命令，將旋轉45度的輔助線向兩側偏移，使線段偏移到每個點上。

偏移到點

9.最後使用圓弧命令，在等分的線段兩個端點處繪製一個半徑為25的圓弧，然後刪除多餘的線段。、

最後
