用單控開關接雙控開關接線圖解（雙控開關怎麼接）

2023-05-24 07:58:31 1

雙控開關因控制面板上按鈕的不同可分為單聯雙控開關、雙聯雙控開關和三聯雙控開關。要知道每種雙控開關怎麼接，就必須要知道雙控開關是什麼以及它的工作原理。因為按照聯數的增加，雙控開關的接線就會更加複雜，所以這時一張簡單、清晰明了的雙控開關接線圖便能幫上大忙，安裝時會快捷、省事且不易出錯。

【雙控開關接線圖示例】

全網熱銷配件！銷量見證！ 點擊了解>>

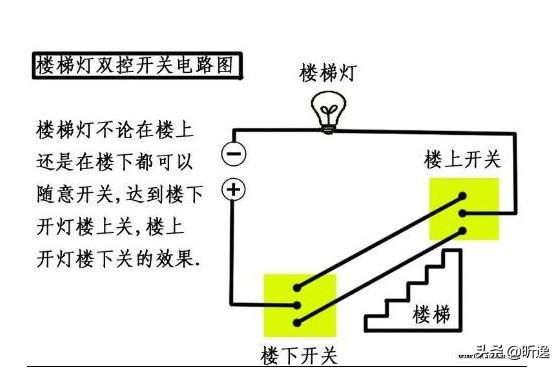

雙控開關就是指對同一個設備可在兩地對其進行控制。比如我們在上樓時打開樓下開關，到樓上後可直接關閉開關，這樣就避免了再跑下樓關燈的麻煩。這是傳統單控開關的弊端。下面小編就以不同聯數雙控開關接線圖示例來給大家講解每種雙控開關怎麼接。

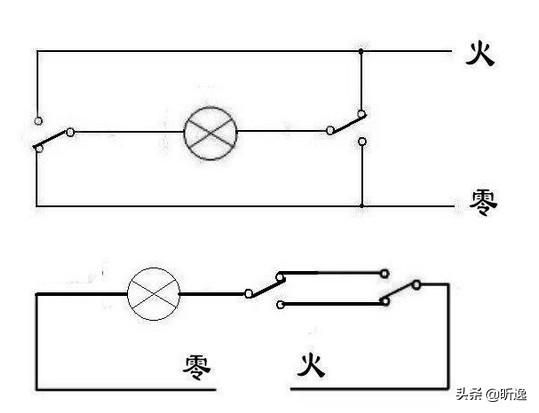

【單聯雙控開關接線圖】

由單聯雙控開關連線圖示例我們可知單聯雙控開關的工作原理實際就是兩個單刀雙擲開關串聯起來後再接入電路。每個單刀雙控開關有三個接線端，分別連著兩個觸點和一個刀。掌握在這個原理就不難知道單聯雙控開關怎麼接了。

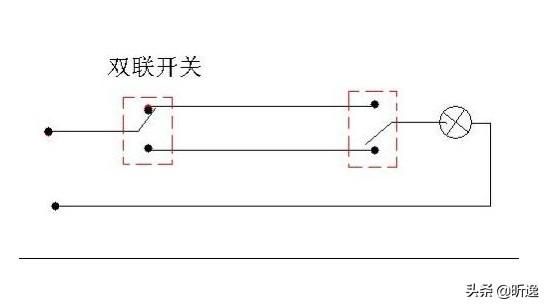

雙聯雙控開關是在同一個面板上用兩個按鈕來控制兩個用電設備，根據下面雙聯雙控開關接線圖的原理我們可知雙聯雙控開關怎麼接才正確。

【雙聯雙控開關接線圖】

即先將一個雙控開關的中間接線柱連接到火線，再將另一個雙控開關的中間接線柱連接到燈頭(或螺口燈頭的中心舌片)，然後連接來回線，也就是用兩條綠色導線任意連接上下兩個接線柱;零線則直接連接到燈頭的另一個觸點(或螺口燈頭的螺紋)這樣就完成連接了。

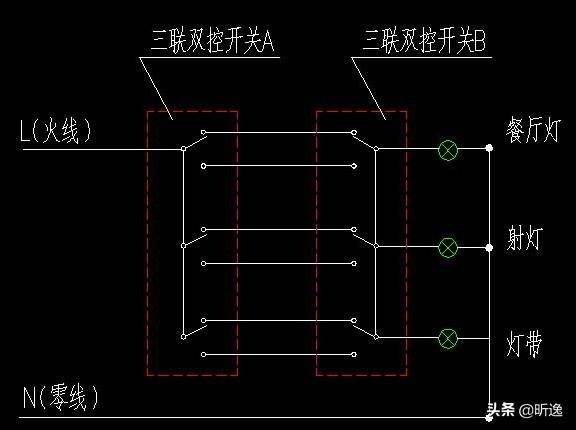

【三聯雙控開關接線圖】

至於三聯雙控開關怎麼接，它的原理和前面兩個是類似的，大家可以根據三聯雙控開關接線圖進行連接。以上關於雙控開關接線圖示例大家都看明白了嗎？應該知道每種雙控開關怎麼接了吧，如果還想了解更多家居裝修知識，可以參考下面的推薦文章。
