避免水錘的方法(五分鐘讓你完全搞懂水錘消除罐)
2023-04-16 22:54:03 1
1. 水錘消除罐的概念水錘消除罐一般安裝在大型管道上,比如中大型一級泵站或中途加壓泵站中,是設施中一個非常重要的機械設備,可以減輕水錘引起的過壓,並在閥門突然打開時提供水源以減少負壓。

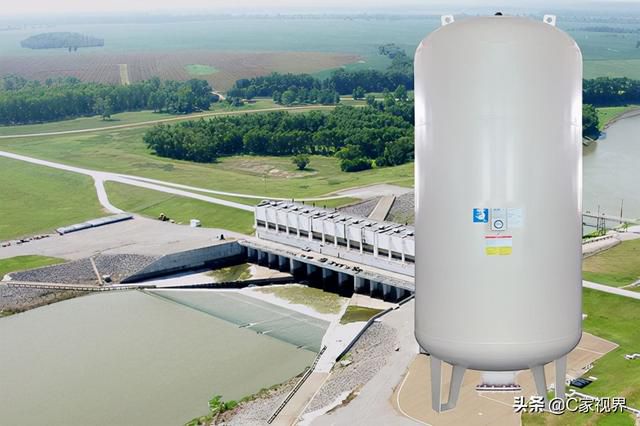

水錘消除罐
2. 水錘消除罐的應用水錘消除罐主要用於用於長距離輸水管道,包括飲用水廠、汙水廢水處理廠、海水淡化廠、發電廠、原油管道等應用領域。隨著全球水資源的日漸短缺,水利水電等工程建設、維護和運營成本的提高,複雜挑戰下,可持續運營的需求逐步旺盛,水錘消除罐的作用日漸明顯,它不僅可以保護設施的管道、泵站、消防栓、閥門和其他相關設備免遭水錘事故的破壞,還可以確保設施設備長久有效的運行,免除頻繁維護的高昂成本。
3. 水錘消除罐的原理水錘消除罐可以吸收輸水管路突然升高的壓力,或在壓力極速下降時快速提供額外的水,內膽式水錘消除罐跟傳統的壓縮型防水錘罐和雙向調壓塔在水力控制方面有著相同的功能。水錘消除罐可以理解成是一個蓄水池,這種裝置可以安裝在大型管道中,使該罐可以減輕管道因流體流量變化而引起的波動壓力。
當泵後出現負壓時,罐內積蓄的水在壓縮氣體的推動下快速注入管道內,避免管道中出現負壓,防止管道崩塌;在管道中的水倒流時,一部分管道中的水將注入到水錘消除罐中,通過吸收管道中的水,平衡管道內壓力並吸收水錘波,避免管道出現超壓,防止管道爆裂,保護泵站。
水錘消除罐原理
4. 水錘消除罐的類型從結構來區分,水錘消除罐一般分為兩種,一種是氣囊式的內膽式水錘消除罐,另外一種是無內膽式的壓縮型水錘消除罐。兩種類型的水錘消除罐在防護水錘方面的功能基本一致,效果來講,內膽式水錘消除罐的性能更優。
從設計來區分,水錘消除罐一般分為立式和臥式兩種。
5. 水錘消除罐的選型水錘消除罐的選型是一項非常複雜的工程,涉及水力計算,強度計算和設備設施以及管線布置等多方面因素的影響,並且需要配備專用的計算軟體,比如Kypipe、WANDA、Flowmaster,Pipenet,AFT,Bentley hammer等,計算的過程和結果需要得到權威資質機構的認可。
最終水錘消除罐的生產廠家可根據最終計算的水錘消除罐容積、進出水口徑和承壓等級等參數進行設計、生產和製造,最終設計、生產和製造所依據的標準也不盡相同,目前全球範圍內基本上依據三個標準:美洲中東等區域一般依據ASME標準;歐洲非洲等區域一般依據CE/PED標準;中國一般依據GB150標準。上述各項標準的細節要求也有諸多不同,主要集中在水錘消除罐罐體主體部分,針對內膽式水錘消除罐的內膽部分,目前國際主流採用全尺寸的丁基橡膠作為內膽,其防水錘性能和使用壽命較其它材質內膽都具有明顯的優勢。
6. 水錘消除罐的品牌水錘消除罐的發展歷史並不長,目前整個全球範圍內,仍然屬於一種較為先進的水錘防護設備,目前專業從事水錘消除罐業務的公司或品牌並不多,在國內外聲譽和知名度比較好的品牌有GWS(美國)、Charlatte(法國)、Bermad(以色列)、A.R.I(以色列)和EVW(中國)。
水錘消除罐品牌
7. 水錘消除罐的安裝維護水錘消除罐的安裝需要嚴格按照施工圖紙進行,安裝完成之後,需要根據現場系統的實際運行工況進行調整維護,包括調整水錘消除罐的預充壓力等參數。

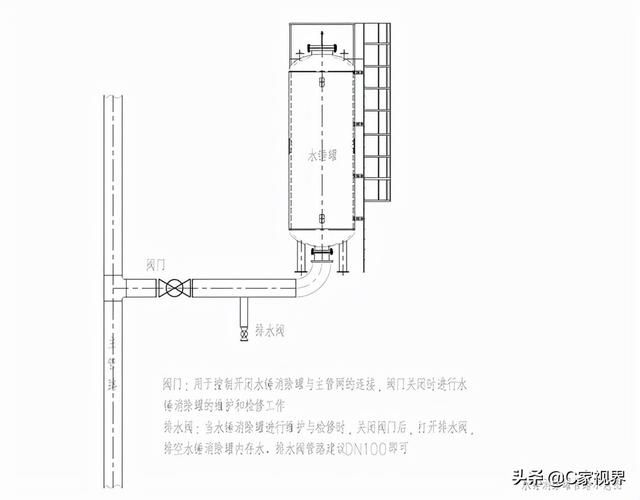

水錘消除罐安裝

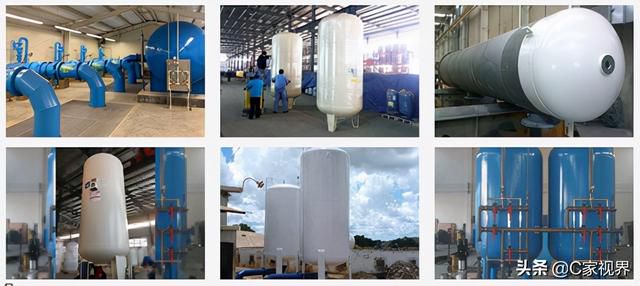

8. 水錘消除罐的現場案例水錘消除罐的現場案例
,
