狂論壇這麼久，一直沒拿出什麼好的作品，最近終於碰到一例故障，特給大家分享一下。

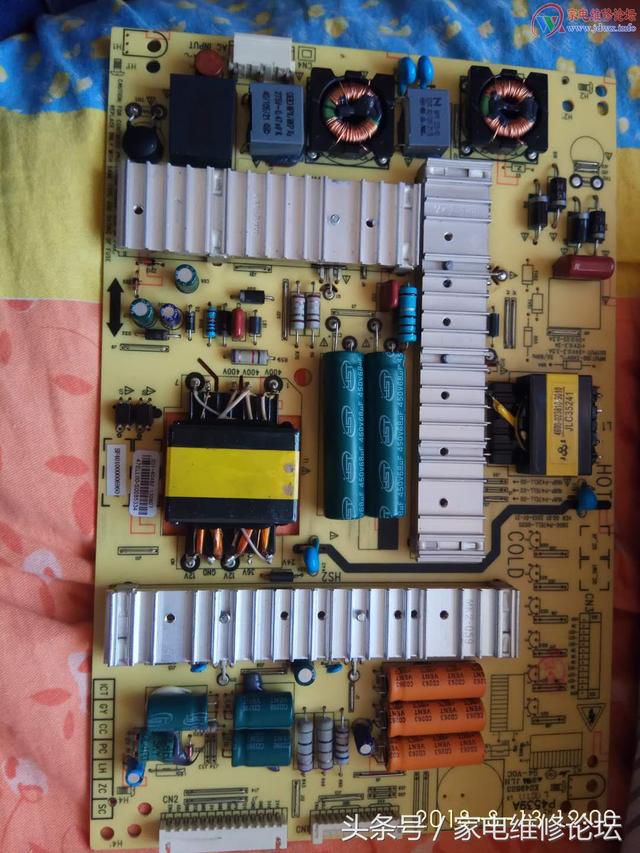

同事一電視，因為小區電工接錯線，造成整棟樓電器損壞，電視背面被用戶自己拆了，目測保險燒毀，PFC開關管S極電流檢測電阻R48燒的起皮。不知道主板有事沒，反正電源板目測都壞了，那就先修電源板。

1、拆掉保險，換掉損壞的R48檢流電阻，測開關管Q8三隻腳都滴滴響，更換之。

2、然後保險處接入燈泡常亮，去掉燈泡再查，整流二極體有2個都擊穿了，保險起見，把四個都換了。

3、接著通電，燈泡亮一下就滅，大電容有300V，此時發現R115(PFC晶片供電腳限流電阻10K）冒煙，以為電阻損壞，更換後還是冒煙，測U1的16腳對地阻值不見短路啊，咋整？嘗試代換新品IC後，R115不再冒煙。

4、滿心歡喜通電，等了一會沒見有什麼異常，遂強制觸發，1秒左右保險管炸了，量開關管又滴滴響，再換開關管和保險，還是1秒炸。

5、此時維修陷入僵局，沒辦法，阿雲那裡買了個原裝板，結果發回來跟垃圾堆裡撿的一樣，板子摔裂還用白色的膠粘起來了，客戶見了這垃圾板說不過去啊，此時沒招，問遍了淘寶各個寄修的，有的建議買代用板，有的讓寄過去，有的熱心指導一下，但都沒用。
