solidworks自上而下夾具設計(用SOLIDWORKS解決方案提高肘節機構的開發效率)
2023-04-16 19:05:18
將設計工具過渡到SOLIDWORKS三維設計軟體使STEEL-SMITH公司能夠縮短設計周期,降低開發成本,並加快了其肘節機構和夾具產品的上市時間。
挑戰:
通過提高精度、縮短設計周期和增強設計溝通來改進擴展的肘節機構和夾具的產品線。
解決方案:
實施SOLIDWORKS Professional設計軟體、SOLIDWORKS渲染軟體的Solution Partner Modo和適用於Android設計交流軟體的eDrawings軟體解決方案。
結果:
將設計時間縮短50%縮短了上市時間40%將開發成本降低40%改進了目錄圖像和設計交流STEEL-SMITH公司是印度最大的肘杆機構和夾具方案的製造商。40年前,該公司在印度率先開發了肘形夾具,並生產了覆蓋全國和應用最廣泛、可適應的工具系列,這些工具服務於所需要的不同形狀、尺寸和性能的各種應用。
STEEL-SMITH公司自成立以來,一直致力於不斷提高產品質量,並引進創新的、有效的夾具解決方案。這家肘節機構製造商專注於產品開發,使STEEL-SMITH公司從一個小型諮詢公司成長為印度最大的肘節機構和其他工業配件的製造商和出口商。
STEEL-SMITH公司的成功在於它致力於利用最新的產品開發技術來克服與產品設計、創新和生產力相關的挑戰。2012年,公司決定重新評估其對AutoCAD 2D和Solid Edge 3D設計工具的使用。據設計經理Ravi Panchal說,STEEL-SMITH公司希望找到一個新的3D解決方案,幫助公司提高設計精度、縮短開發時間、並加強設計交流。
「我們相信轉向3D將使我們能夠加快上市時間。」 Panchal解釋說。「然而,我們最初嘗試使用Solid Edge 3D設計軟體沒有成功,我們對得到的支持程度感到不滿。那次經歷使我們對其他3D設計解決方案進行了評估。」
在評估了可用的3D設計包之後,STEEL-SMITH公司確定了SOLIDWORKS Professional設計軟體,並利用eDrawings for Android和SOLIDWORKS Solution Partner軟體Modo for SOLIDWORKS附加應用程式。
該公司選擇SOLIDWORKS是因為它易於學習和使用;提供有效的鈑金、幹涉檢測和設計配置工具;包括PhotoView 360渲染和eDrawings交流工具;並能獲得SOLIDWORKS經銷商Addonix Technologies的大力支持。
「我們確信SOLIDWORKS不僅能讓我們順利地從2D過渡到3D,還能讓我們實現我們的生產力和客戶滿意度目標,」Panchal回憶道。「顯然,我們做出了正確的選擇,因為我們已經在設計,營銷和產品交流方面實現了顯著的生產力提升。」
更快的設計擴大了產品線,縮短了產品上市時間
自實施SOLIDWORKS Professional軟體以來,STEEL-SMITH公司在開發的各個方面實現了效率提升,包括設計周期縮短50%,開發成本降低40%,產品上市時間縮短40%。這些更高的效率導致公司產品的大幅擴張:從大約200種產品到500多種產品。
「SOLIDWORKS是一個非常有益和節省時間的設計方案。」 Panchal強調:「我們大約60%的肘節機構包含鈑金件。在SOLIDWORKS中創建平面模式可以節省時間,使用設計配置創建整個系列零件和組件的能力也可以節省時間。我們還通過改善可視化以消除幹擾並快速確定外形和製造的重量以及表面積來獲益。SOLIDWORKS能讓我們縮短開發周期和產品交貨期,以及減少研究和開發所需的時間。」
「SOLIDWORKS能讓我們縮短開發周期和產品交貨期,以及減少研究和開發所需的時間。」
-Ravi Panchal,設計經理
逼真的渲染變革產品目錄的發展
使用PhotoView 360 和SOLIDWORKS Solution Partner 軟體的 Modo for SOLIDWORKS渲染工具,STEEL-SMITH公司徹底改變了產品目錄的開發。因為在過去更新目錄需要耗時和昂貴的產品攝影,STEEL-SMITH公司每三四年才出版一次新版本。利用SOLIDWORKS逼真的渲染工具提高了效率,公司現在每年出版兩次高質量的新目錄。

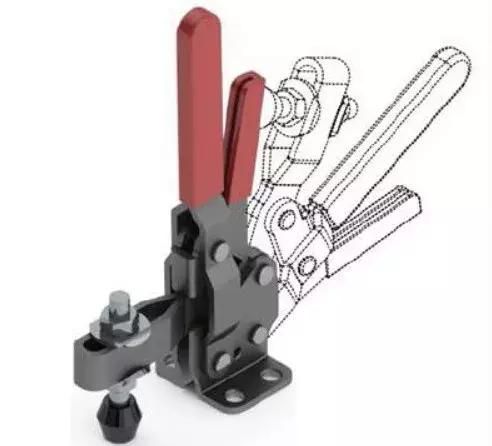

「PhotoView 360給了我們很大的幫助,因為它使我們能夠創建具有許多外觀、背景和紋理的肘節機構的高解析度渲染圖像。這些渲染在我們的網站和目錄中使用,這使得客戶更容易理解和使用我們的產品。在引入Modo外觀之後,我們能夠使渲染的圖像更加逼真。」
通過智慧型手機傳達產品設計
有了eDrawings for Android的應用,STEEL-SMITH公司可以更有效地向客戶展示其產品是如何發揮作用的。通過使用eDrawing文件提高了公司溝通產品概念的能力,支持了STEEL-SMITH公司的發展。
「我在我的手機上使用eDrawing,通過大屏幕可以向客戶和展覽會上的潛在客戶展示我們的3D產品。」 Panchal說:「我總是隨身帶著手機,因為用3D顯示產品組件非常容易、方便和有益,尤其是在我們的產品越來越複雜的時候更能體現其優異。」
使用SOLIDWORKS軟體,鋼鐵史密斯公司已將其產品種類從約200種擴展到500多種產品,同時使用PhotoView 360渲染來提高產品目錄的質量。
,
