電動機的角形接法圖解（電動機三角型與星型的區別和接線方法圖解）

2023-04-16 07:07:06

電動機常規通用有兩種接線法，就是三角型接線法和星型接線法。採用星型接法的電動機一般都是在3.0KW以下的小功率電機，星型小功率電動機起動時對電網電壓衝擊力小，所以小功率電動機一般都是星型接線法。其特點：小功率、大扭矩。

大功率電動機起動時，為了不形成起動時對電網電壓造成過大的衝擊，避免起動時對電動機繞組和絕緣的衝擊和耗損，採用了降壓啟動，星三角（y~△）降壓啟動是其中之一。

電動機的星型接線法是：將電動機的繞組的六個抽頭，三相按各一組首尾分開，將三相繞組尾端（就是末端頭）並接在一起，形成迴路的點。電動機的三相繞組的抽頭首端（頭線）就是接線端、接電源線埠。

電動機的實物接線圖

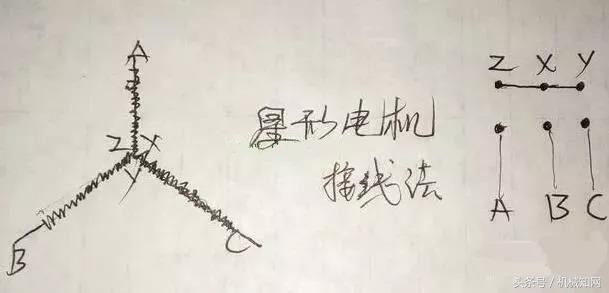

電動機的接線原理圖

電動機繞組的三角型接線法是：電動機三相繞組的六個抽頭，三相分三組的各一相首尾分清，將三相繞組各相繞組頭尾並接（就是三相其中的和各一相頭尾連接），三相的每相頭尾連接好後，就是接電源的接線端。

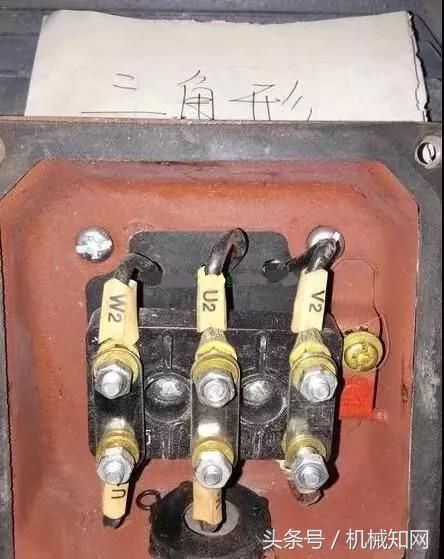

電動機的實物接線圖

電動機的接線原理圖

電工組有一個電工去接2.2KW的電機，去了很久都不見回來值班室，打電話問他，他說：『剛回來的新電動機，接上電源線合閘後，電動機不轉，就算不運行，那麼電動機總有一點聲音呀，可是電動機就是一點點聲音也沒有，沒辦法了』，隨後我到現場打開電動機接線盒一看，電動機繞組的六個抽頭（接線柱）都是單獨的，並沒有連接片向往常電動機接的星型或三角型接線法，我立即讓他找來三個連接片按星型接線圖接好線，合上閘，電動機正常運行運轉。

所以說：電工也需要不斷的學習、隨著電氣設備的更新，自己也要不斷的更新進步學習。

,
