1.1.1. 前言

1.1.2. ICMP的概念

Internet Control Message Protocol，網際網路控制消息協議

用於可達性測試

使用ping命令調用

1.1.3. ICMP的主要功能

確認IP包是否成功送達目標地址

通知在發送過程中當IP包被丟棄的具體原因

我們需要注意幾點：

1. ICMP是基於IP協議工作的，但它並不是傳輸層的功能，因此我們仍然把它歸結為網絡層協議

2. ICMP只能搭配IPv4使用，如果是IPv6情況下，需要用ICMPv6

1.1.4. ICMP數據包格式

ICMP頭部有8個字節，前4個字節格式固定

類型（1位元組）

標識ICMP報文的類型，從類型值來看ICMP報文可以分為兩大類。1-127為差錯報文；128以上為信息報文

代碼（1位元組）

表示同一消息類型中的不同信息。它與類型欄位一起共同標識了ICMP報文的詳細類型

校驗和

數據的校驗

後四個字節不固定：可能有可能沒有，和類型有關係

ICMP從功能上報文大概可以分為兩類：

一類是通知出錯原因；一類是用於診斷查詢

差錯報告報文

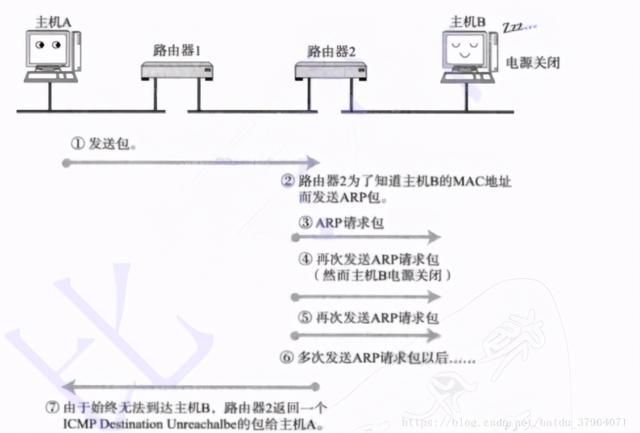

Type 3

終點不可達，當數據包不能發送到目標主機或路由時，就會丟棄該數據包向源點發送終點不可達報文。出錯原因多種，例如：我們要連接對方一個不存在的系統埠時，將返回Type 3、Code 3的ICMP報文。其他的參考錯誤代碼

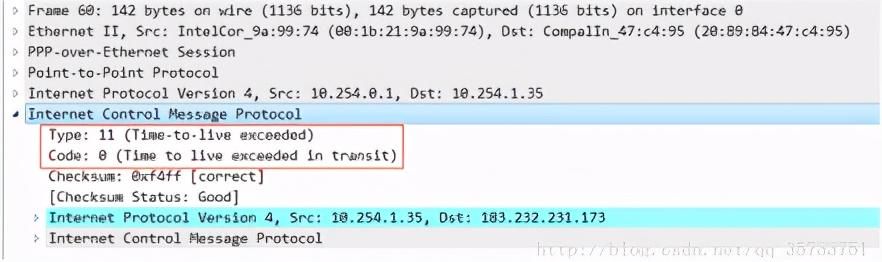

Type 11

超時，當路由器收到TTL=0的數據包時，會丟棄該數據包並向源點發送超時報文；也有可能數據分片在重組的時超過規定時間也會丟棄已收到的報文然後向源點發送超時報文

Type 12

參數問題，可能是IP頭部有的欄位值是錯誤的或者IP首部被修改、破壞都有可能。因為IP頭部有一個校驗和會對IP頭部進行校驗

查詢報告報文

Type 0和8

類型8表示請求，類型0表示回答

Type 9和10

路由器通告查詢，一般指的是返迴路由的狀態信息

Type 13和14

類型13表示時間戳請求；類型14表示時間戳回答

記錄數據報文的發送時間和接收時間，一般來說發送時間和接收時間是一樣的，比如主機A發送時間是14點，主機B的接收時間是16點，說明這兩個時間不同步，是有問題的

重定向的概念

ICMP重定向報文是ICMP控制報文的一種，當檢測到一臺路由器使用次優路徑的時候，它就會像該主機發送一個ICMP重定向報文，請求主機改變路由。路由器也會將初始報文向它的目的地轉發

ICMP雖然不是路由協議，但是有時也可以指導數據包的流向。ICMP協議通過重定向（Type=5 Code=0）達到這個目的

重定向的工作原理

1. 如圖PC要去訪問192.168.3.0/24，主機判斷出目標不屬於同一網段，就會將數據包發送給自己的網關。但是在此之前必須發送ARP請求來獲取網關的MAC地址

2. 收到ARP請求後，先進行ARP應答，然後將數據包發送給R2。此時數據包就相當於多了一段路。R1在此時就會發送一個ICMP重定向給PC，通知PC告知網關是192.168.1.254

何時重定向

數據包的入接口和轉發的出接口是同一個接口

數據包的源IP和它的下一跳屬於同一個網段

系統開啟重定向

1.1.6. ping的使用方法

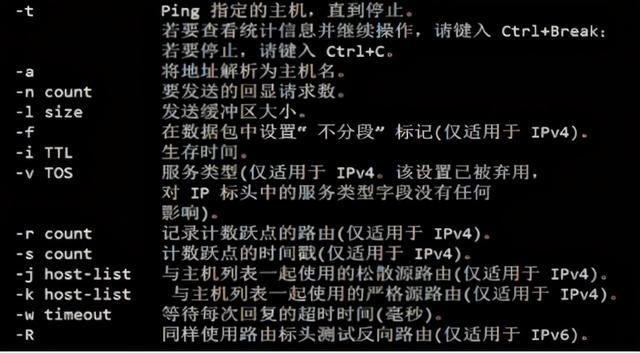

ping ip地址或域名 –參數

ping成功

ping超時

對方主機不在線、屏蔽等

ping傳輸失敗

當主機嘗試去訪問其他網絡內的主機，而自身沒有配置網關

ping無法訪問

網關沒有路由、沒有獲取到MAC地址
