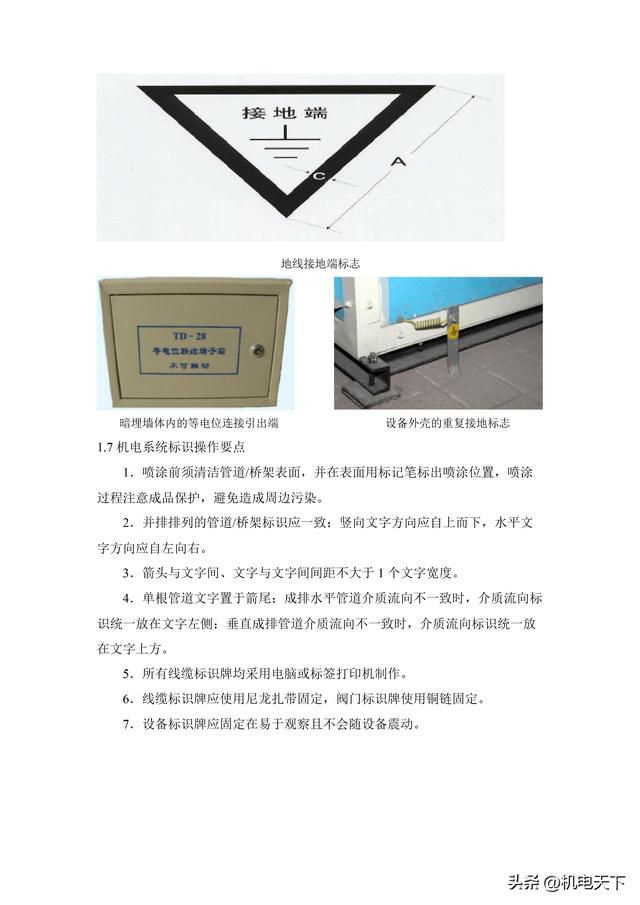

1.1 機電系統標識概述

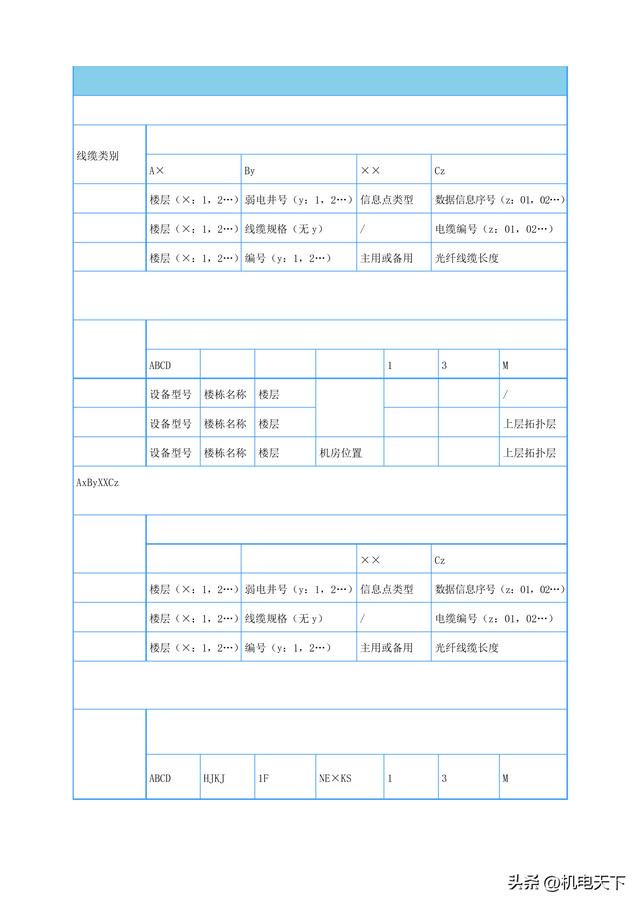

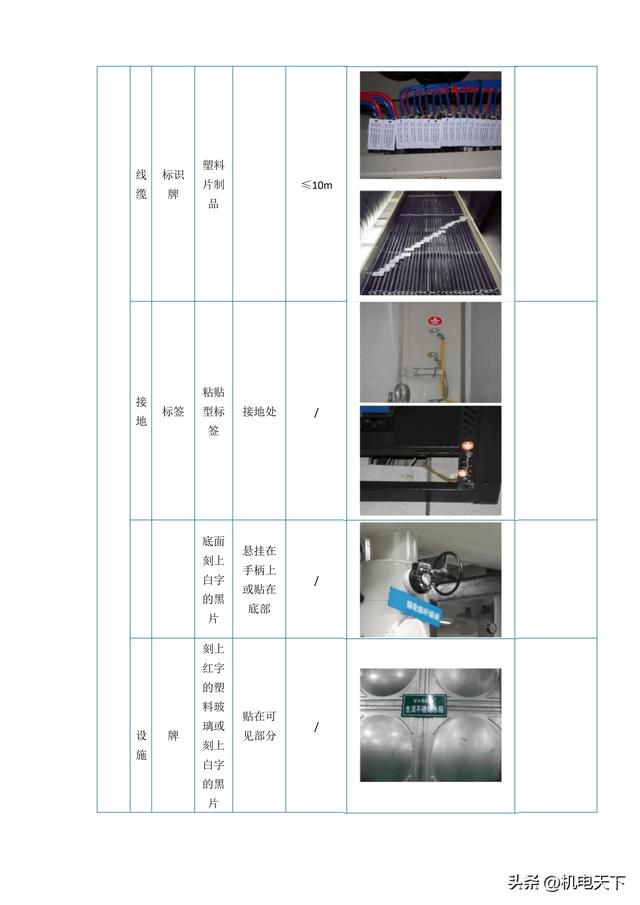

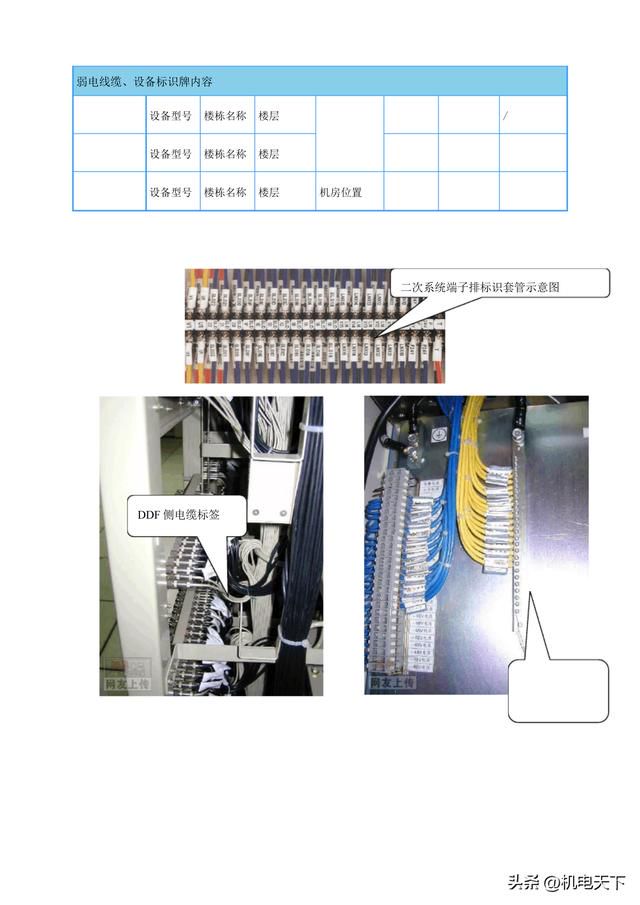

機電系統標識的範圍主要包括機電管道、橋架、電線電纜、設備設施等。

機電系統標識的主要作用是使複雜的機電系統通過各種管線及設備設施上的標

識進行系統的劃分，使建築物的管理者能夠在很短的時間內進行相關的緊急搶

修和合理的日常護。

進場後，項目部依據施工圖紙及招標技術規範等的要求編制管線標識、設

備設施標識形式方案，報業主工程師審批確認後實施。

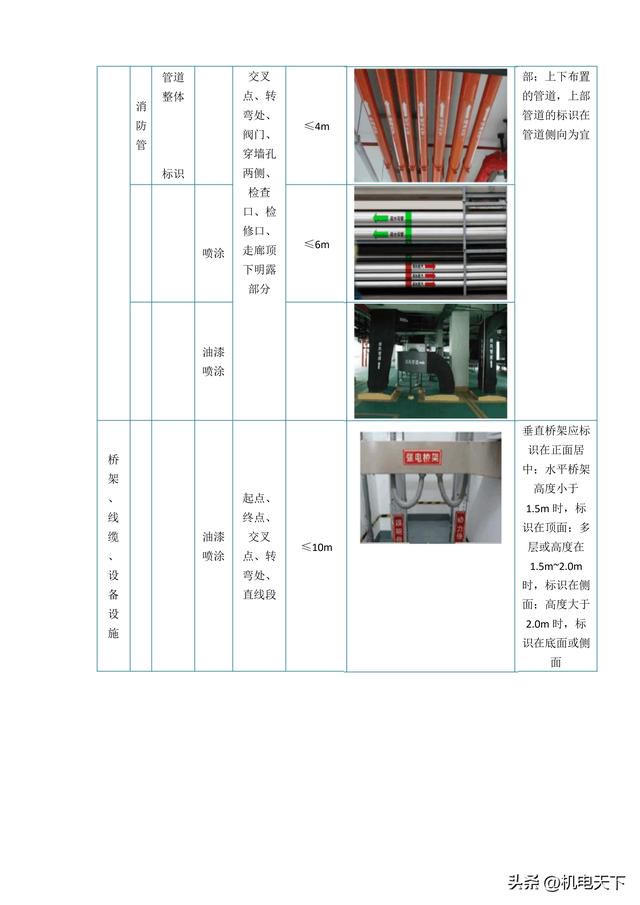

1.2 管道標識的條件和作用

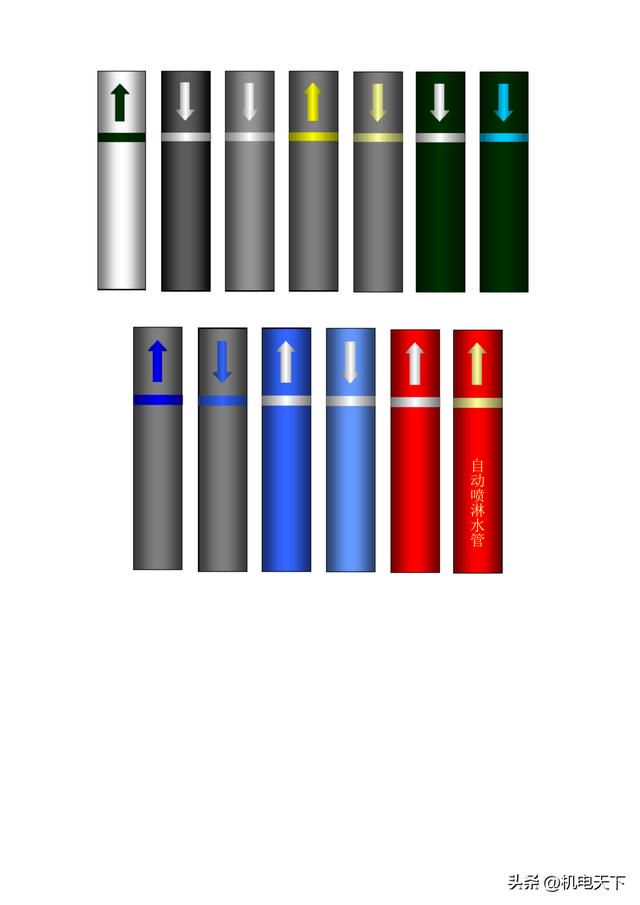

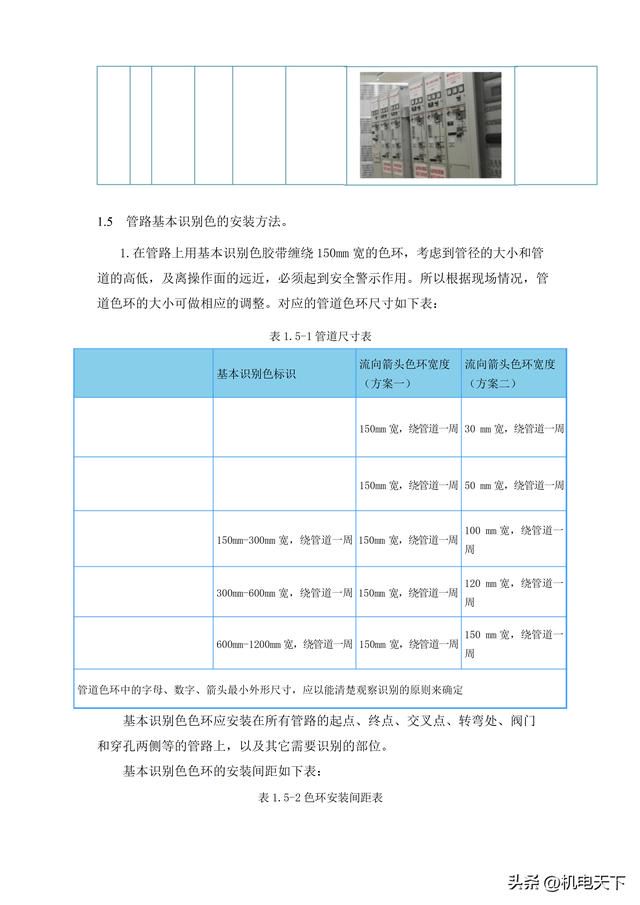

1.基本識別色用於識別管路內流體的種類和狀態。

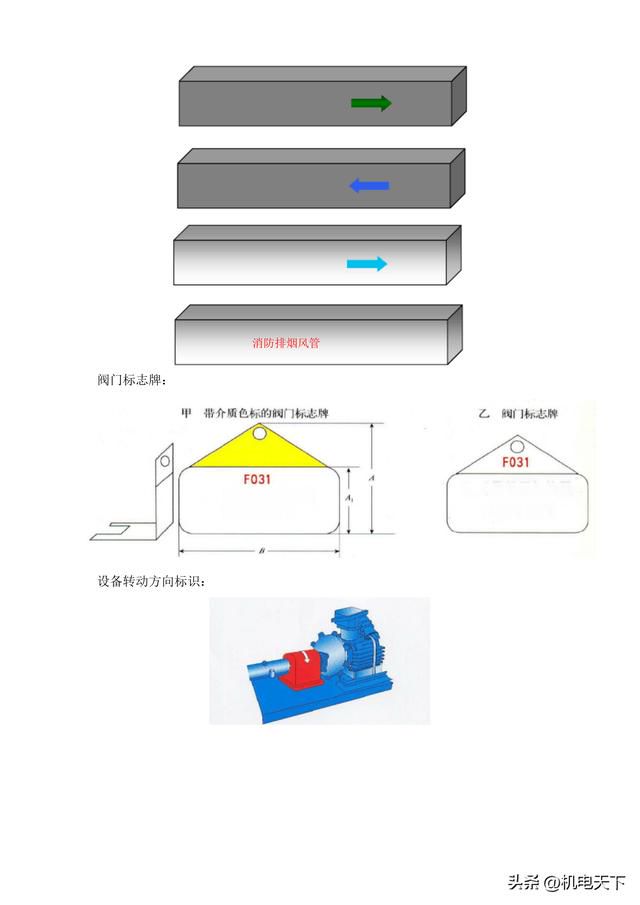

2.識別符號用於識別管路內流體的性質、名稱和流向。

3.基本識別色和識別符號的顏色要有明顯的差異對比。

4.室內、外地溝內的管路不安裝基本識別色和識別符號。

5.不鏽鋼、有色金屬、非金屬材質的管路，以及保溫管外有鋁皮（或不鏽

鋼）保護罩時，均不安裝基本識別色，但應有識別符號。
