cad怎樣使圖形對齊（CAD圖形快速對齊方式）

2023-09-13 00:15:30 3

CAD中想要讓圖形對齊，該怎麼對齊圖形呢？下面我們就來看看cad圖形快速對齊的內容。

1、首先讓我打開軟體，進入繪圖頁面，這裡我們展現我們的意圖，就是將這塊六邊形放置在五邊形剩餘的邊上。

2、為了達成這個目的，我們需要進入對齊狀態，直接鍵盤輸入命令「al」後按空格鍵確定。

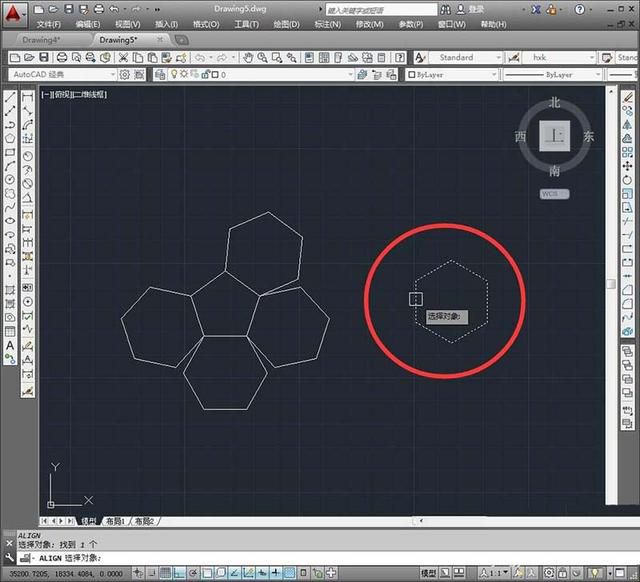

3、進入對齊狀態後，之後我們要做的是，選擇對齊的對象，這裡我們選擇了整個六邊形。

4、對齊的關鍵是點對點的對齊，想像當所有點都對齊了，是不是圖形都能貼合了。這裡只要對齊兩個點就好了，然後我們指定第一個源點。

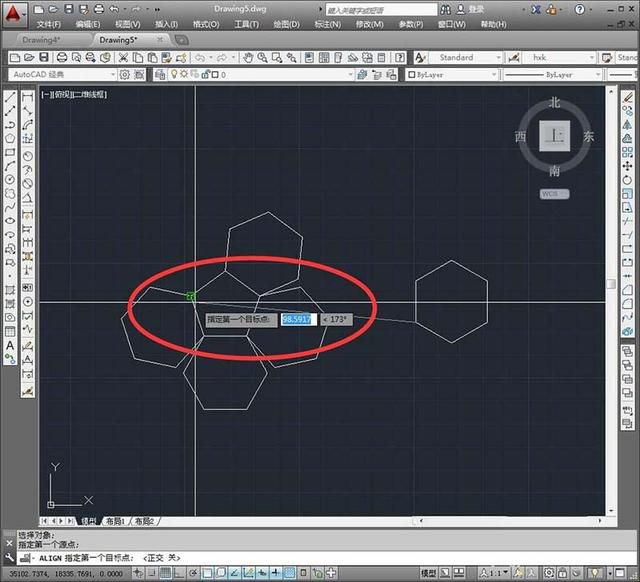

5、擁有了源點，就要選擇對應的目標點，點擊滑鼠選擇想讓第一個源點重合的那個目標點。

6、接著我們再選擇第二個源點，視情況而定源點的數量，這邊對齊一條邊只需要用到兩點。

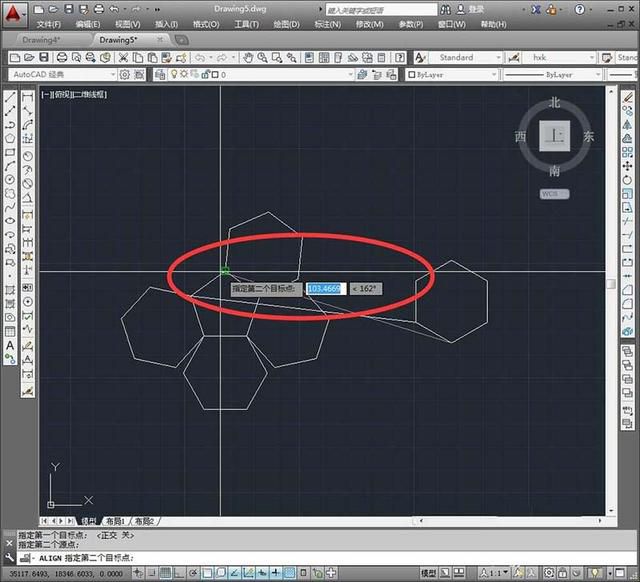

7、選擇第二個目標點，現在我們可以看到圖片裡的對齊線，這就是我們的對齊軌跡了。

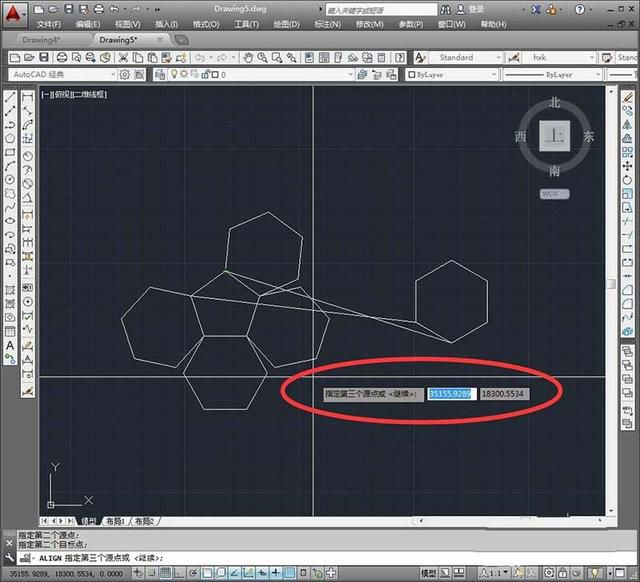

8、這邊兩個源點已經重合好了，就可以按空格鍵中斷了，軟體不會主動提醒你中止，會繼續提示你選擇第三個源點。

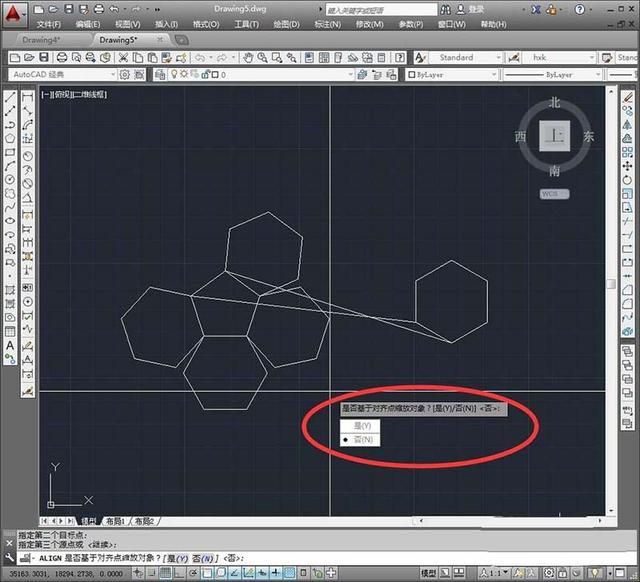

9、按下空格鍵後，會彈出「是否基於對齊點縮放對象」，是，源點間的長度將會縮放至目標點之間的長度，換句話說，就是這裡六邊形的邊會跟五邊形的一樣長。否，就是維持原來長度不變。

10、我這裡選擇了「是」，就這樣，六邊形就對齊到五邊形上了，形成了一個類似花一樣不錯的圖形。
