對於剛剛學習服裝製版的朋友們來說，不管是畫圖還是看圖，對服裝製圖符號及結構設計語言都是必須掌握的。今天，就為大家講一些基本的服裝製圖符號及結構設計語言。(本文適合製版新手，老司機請自動忽略。)

一、各種線條

1.基礎線

基礎線指服裝製圖過程中使用的縱向和橫向的基礎線條。上衣常用的橫向基礎線有上平線、衣長線、胸圍線、袖窿深線、腰圍線、臀圍線等線條;縱向基礎線有門襟止口線、前中心線、後中心線、前胸寬線、後背寬線、側縫線等。

下裝常用的橫向基礎線有腰圍線、臀圍線、橫襠線、中襠線、腳口線等;縱向基礎線有前側縫直線、後側縫直線、前上襠直線、前襠寬線、後上襠直線、後襠寬線等。

註：在同一張紙上，採用相同的比例，並將比例填寫在標題欄內;如需採用不同的比例時，必須在每一零部件的左上角表明比例，M1:1、M1:2等。服裝款式圖的比例，不受以上規定限制。

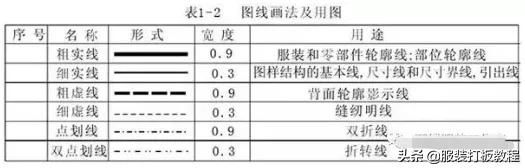

3.圖線及畫法(表1-2)

為方便製圖和讀圖,對各種圖線有嚴格的規定。常用的有粗實線、細實線粗細虛線點劃線雙點劃線六種,各種製圖用線的形狀作用都不同,各自代表約定的含義。

注:同一圖紙中同類圖線的粗細一致。虛線、點劃線及雙點劃線段長短和間隔應各自相同。點劃線和雙點劃線段的兩端應是線而不是點。服裝款式圖的形式,不受以上規定限制。

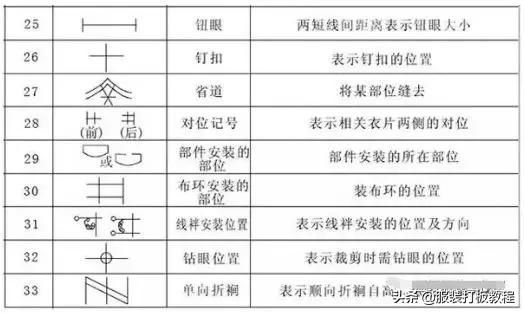

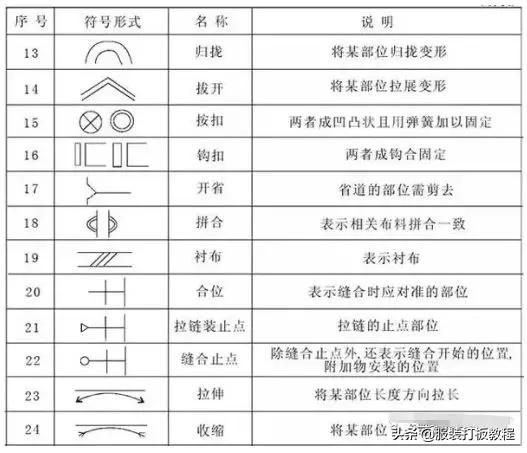

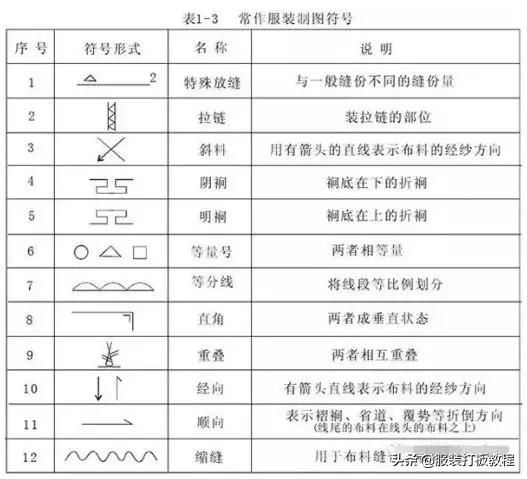

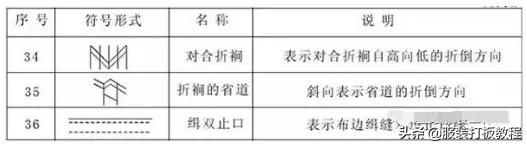

4.製圖符號(表1-3)

三、結構設計語言

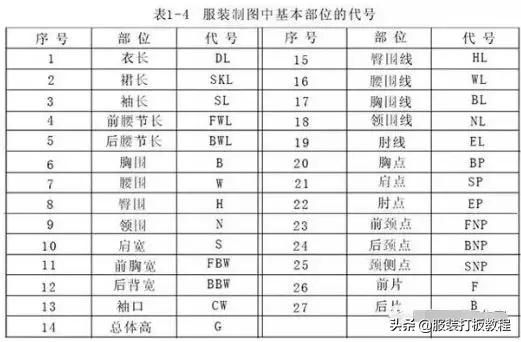

服裝部位代號是為了方便製圖標註,在製圖過程中表達以及總體規格設計。部位代號是用來表示人體各主要測量部位,國際上以該部位的英文單詞的第一個字母為代號,以便於統一規範(表1-4)。
