單開斷路器組裝接線方法（多種斷路器的接線方法）

2023-09-18 11:05:23 2

斷路器的接線方式有板前接線、板後接線、插入、抽出（抽屜）接線及導軌式五種。

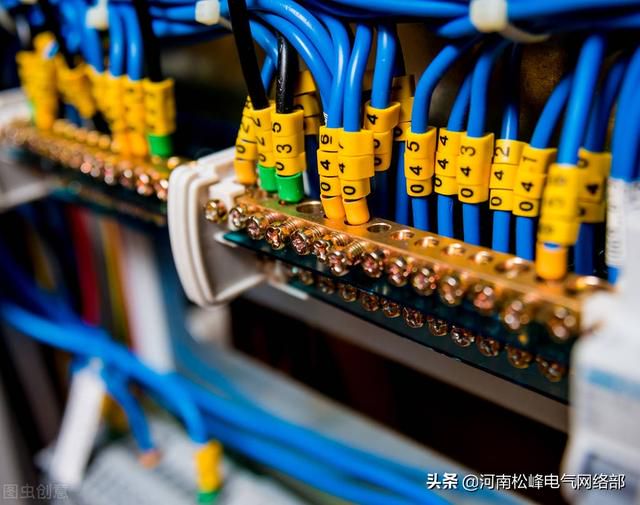

斷路器板前接線這種方式比較常見，是最普遍的一種。其是指在斷路器安裝於成套裝置（開關櫃、配電櫃等）時在安裝板前，即在斷路器基座的連接板上直接接電源線和負載線，用螺釘緊固的接線。對於常見的塑殼斷路器。

斷路器的板後接線是指在斷路器安裝於成套裝置時，在安裝板後，即在斷路器基座上的連接板上已有的6個（電源端、負載端各3個）穿過安裝板的螺栓上接電源線和負載線，用螺帽緊固的接線。

斷路器的插入式接線是指在成套裝置的安裝板上，先安裝一個斷路器的安裝座（用塑料壓製成型），安裝座上有6個插頭，斷路器的連接板上有6個插座（電源端、負載端各3個）。安裝座的面上有連接板（插入式的板前接線）或安裝座後面有螺栓（插入式板後接線），安裝座預先接上電源線和負載線。使用時，將斷路器直接插進安裝座。如果斷路器壞了，只要拔出壞的，換上一隻好的即可。它的更換時間比板前、板後接線要短，且方便。按上述，揚入式分有板前播人式和板後插入式兩種，供客戶選擇。由於插、拔需要一定的人力，因此目前世界各國的插入式產品，其殼架電流限制在最大為400A。

斷路器的抽出式接線是指在成套裝置的安裝板上先安裝一個抽出式安裝臺（有些地方稱它為手車）手車的連接板上接電源和負載（板前式），或手車配置接線螺栓，螺栓穿過安裝板，在6個螺栓上接電源和負載（板後式）。斷路器輕輕地放置在安裝臺的最上層面上，然後用一根搖杆插入手車右側的孔內，作順時針轉動，在渦輪渦杆嚙合下，斷路器漸漸往下直到與手車（安裝臺）接線座緊密接觸為止，這就是連接；如果要取出，就將搖杆作逆時針方向轉動。抽出式適用於400A以上的殼架電流。斷路器的抽屜式接線

萬能式斷路器也分板前（垂直）、板後（水平）接線，這兩種統稱固定式；另外也有抽屜式，斷路器的進出抽屜也是由搖杆作順時針或逆時針轉動的。斷路器的導軌式接線

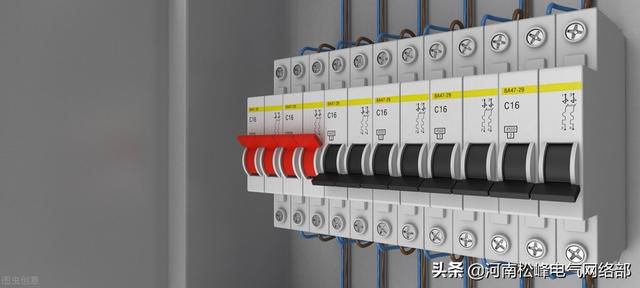

導軌式安裝適合於小型斷路器，如HSM8型的安裝接線，導軌有國家標準，斷路器嵌入導軌然後作板前接線。
