小型聯軸器找正及調整方法(聯軸器如何找正)

2023-09-16 04:41:19 2

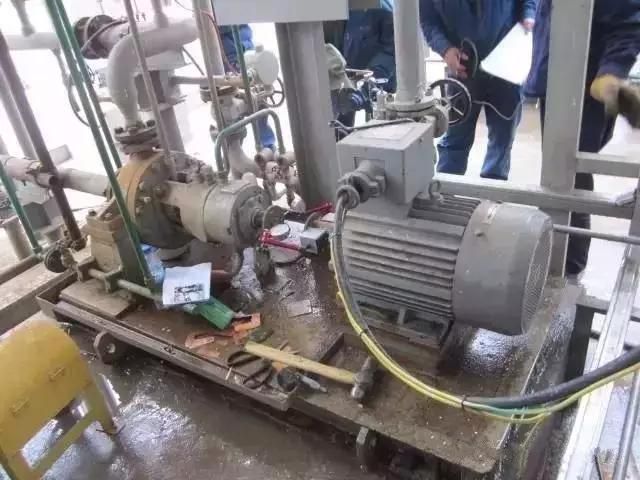

聯軸器找正又叫找同心。泵、電機都安裝完之後,最後一項工作就是泵與電機找同心,也就是使泵與原動機的軸心在同一直線上,使之在運轉中不致使振動。

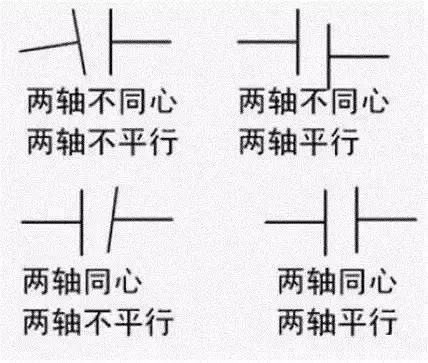

新安裝的泵進行找正時,聯軸器的徑向和軸向誤差可能出現以下四種情況:

方法一

一般的泵(水泵、小油泵)可以用平尺或塞尺進行粗測,但是對大多數設備都需要精測,用百分表進行測量。一般機泵的水平度已找好,以機泵的對輪為基準,測定與調整電機對輪,來保證電機與機泵兩軸對中。

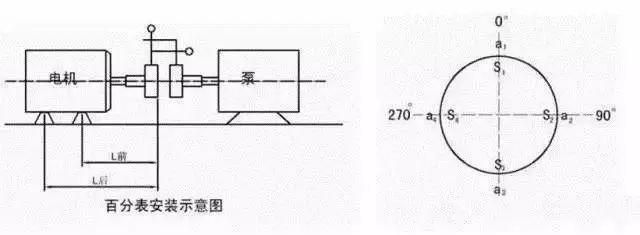

註:a1、a2、a3、a4表示徑向間隙,S1、S2、S3、S4表示軸向間隙測量時先測出百分表在0º時的徑向間隙a1和軸向間隙S1,然後分別測出90º、180º、270º的徑向與軸向間隙,並分別記錄於上圖所示的圓內與圓外。測量回到0º時,必須與原始讀數一致,否則要查找原因,一般由軸竄動或地腳螺栓鬆動所致。最後測量數據還須符合以下條件,才表示計算正確。

方法二:兩表找正

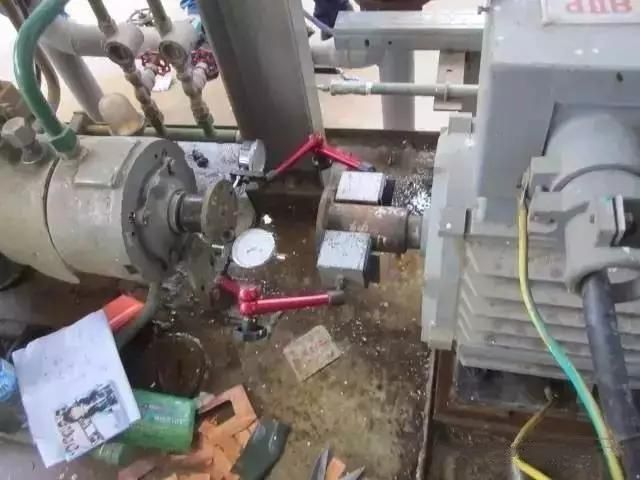

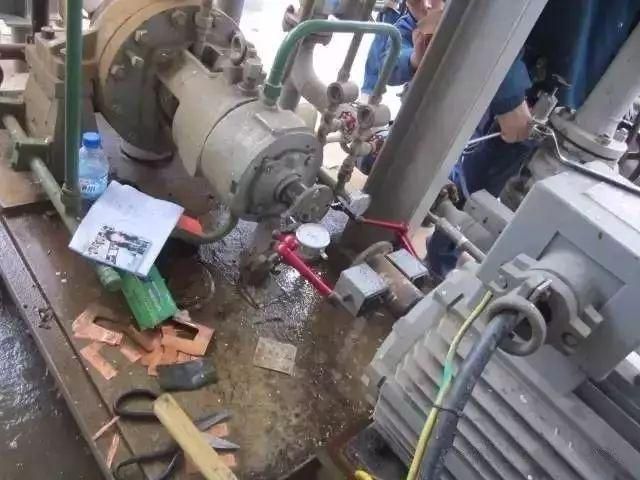

把百分表架到泵端,將百分表對零,將對輪旋轉一圈,每90度得到一個數值,最後百分錶轉回其始位時必須回零,左右讀數相加應該等於上下數值相加之和。然後根據讀數分析出兩軸的相對空間位置狀況,根據偏差值作出適當調整。首先調整聯軸器的左右偏差到允許值,然後調整高低至標準之內。

找正公式:

S1= ±(對輪軸向差值(張口絕對值)×支腳1到測點距離)÷測點直徑±圓周徑向插(差)值/2;S2= ±(對輪軸向差值×支腳2到測點距離)÷測點直徑±圓周徑向插(差)值/2。

第一個±:如果對輪是上張口,取「 」號;如果是下張口,則取「-」號可理解為從上往下盤;

第二個±:電機低時取「 」;電機高時取「-」 可理解為從上往下盤 表是正寫正 是負寫負。

S1是正的話(上張口且電機偏低),說明應該墊墊片,S1數即是要墊的墊片厚度。

另:測點直徑為測表點旋轉直徑,而不是聯軸器直徑。調整左右與之類似。

方法三:加墊子方法

加減墊子計算方法

其中:

a表示軸向表讀數D表示靠背輪直徑L1表示靠背輪到電機前腳距離L2表示電機前腳到後腳的距離S表示徑向表的讀數

這得出的結果就是你電機要加在前腳和後腳的墊子數量。

雙表找正,好是好,但軸向的位移有時不好掌握。新手靠運氣也許半天搞不定,老師傅憑經驗十幾分鐘搞定!

最好是在180°的地方再加一塊軸向的表。所謂三表找正!

內容來源:泵閥之家等
