有從事藝術類、環藝、裝飾等相關專業的不同背景，對於建築的認識可能不太系統或者全面，我想從建築的基礎方面總結點自己的認識與大家分享。

1.建築：通常指建築物，廣義上的建築一詞含義會比較廣泛。但工程建設項目中有時建築一詞，用來特指建築專業，相對應的還有結構專業、機電專業。建設項目的設計圖紙也會按照專業來進行劃分，比如建築施工圖、結構施工圖、機電安裝專業施工圖（水、電、暖等）、精裝施工圖等。

2.結構：屬於一個工程項目的骨架，根據不同的建築參數、規模，結構的形式多種多樣，常見的結構形式有框架結構、框架 剪力牆結構、框架 核心筒結構、鋼結構等。

▲框架結構

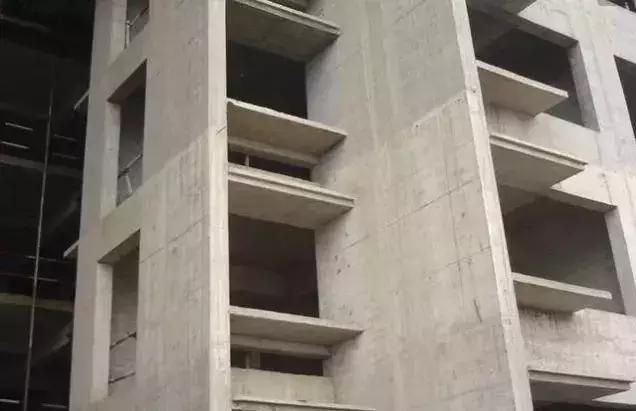

▲框架 剪力牆結構

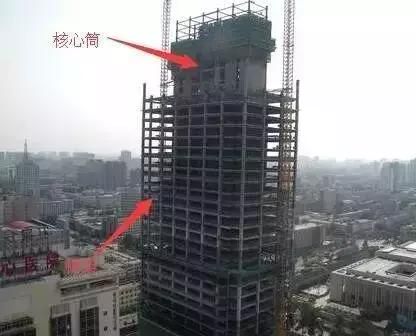

▲框架 核心筒結構

3.基礎與地基：這兩個詞語的含義完全不同，基礎是建築物的一部分，地基指的是基礎下部的土層或巖石等。基礎的形式大概有獨立基礎、聯合基礎、箱式基礎、筏板基礎、樁基礎等。

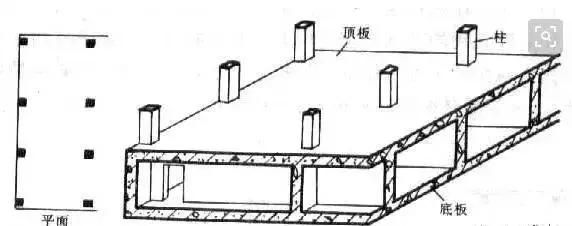

▲箱型基礎

▲樁基礎

4.建設項目:從工程質量驗收方面，有一個完整的體系劃分，具備獨立使用功能的建築物稱為一個單位工程，往下依次單位（子單位）工程、分部（子分部）工程、分項工程。

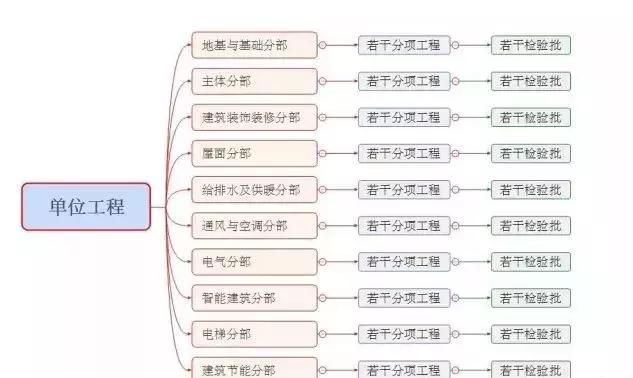

5.單位工程：一個單位工程可以劃分為：地基與基礎分部、主體分部、建築裝飾裝修分部、屋面分部、給排水及供暖分部、通風與空調分部、電氣分部、智能建築分部、電梯分部、建築節能分部，共十個分部。

6.裝飾分部：需要特殊指明，由於砌體工程會涉及到建築抗震要求，與主體結構存在連接，砌體工程屬於主體分部，其他的輕鋼龍骨、鋼架牆體等輕質隔牆屬於裝飾分部。水泥砂漿抹灰屬於裝飾分部，建築幕牆也屬於裝飾分部。在質量驗收時裝飾分部包括的內容與通常理解的裝飾稍有區別。

7.標高：需要注意建設項目建築標高與結構標高的不同，兩者之間的差值，實際就是地面做法的總厚度（包括找平層，面層等厚度）。

8．建築項目圖紙：一套完整的建設項目圖紙至少應包括建築、結構、給排水、消防（水、電）、通風空調、電氣、智能化、裝飾各專業，還應具備各種設備、機房、聲學、電梯、工藝的專項設計圖紙。

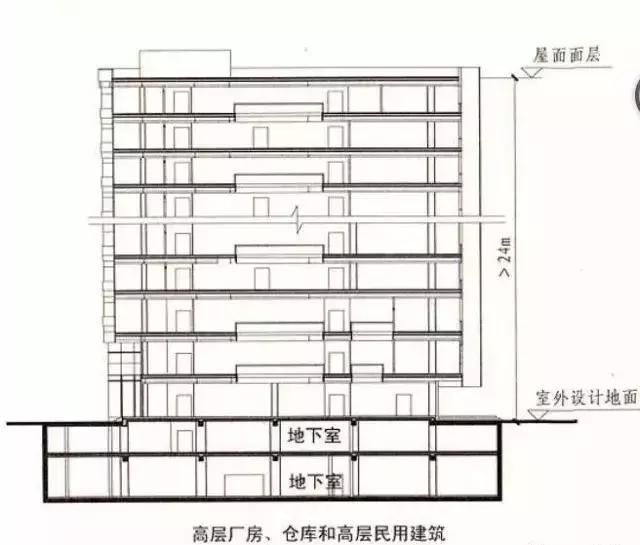

9.高層建築：建築高度大於27m的住宅建築和建築高度大於24m的非單層廠房、倉庫和其他民用建築。建築高度大於100m的民用建築為超高層建築。

10.建築設計使用年限：一般民用建築的設計使用年限為50年，特別重要的建築物和紀念物會按照100年的使用年限進行設計。
