大家好！每天學習一個工控小知識,我是小智。 為了讓大家規範自動化設備PLC控制器編程方法，以利於後續產線設備的維護育管理，今天小智帶大家學習固態繼電器與中間繼電器區別！

固態繼電器與中間繼電器區別

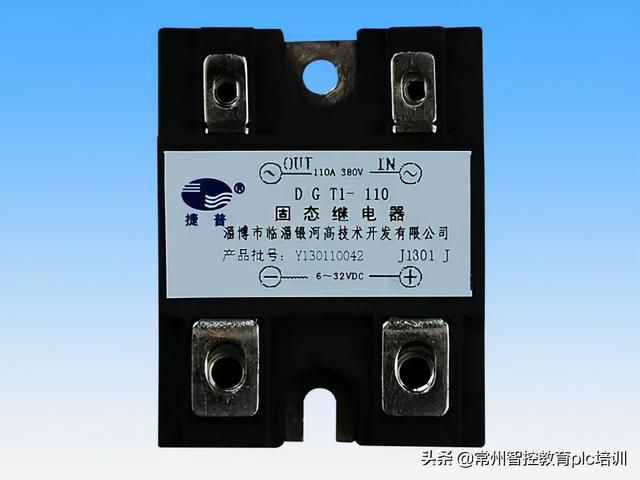

固態繼電器(SOLIDSTATERELAYS,以下簡寫成「SSR」),是一種全部由固態電子元件組成的新型無觸點開關器件,它利用電子元件(如開關三極體、雙向可控矽等半導體器件)的開關特性,可達到無觸點無火花地接通和斷開電路的目的,因此又被稱為「無觸點開關」。

固態繼電器是一種四端有源器件,其中兩個端子為輸入控制端,另外兩端為輸出受控端.它既有放大驅動作用,又有隔離作用,很適合驅動大功率開關式執行機構,較之電磁繼電器可靠性更高,且無觸點、壽命長、速度快,對外界的幹擾也小,已被得到廣泛應用。

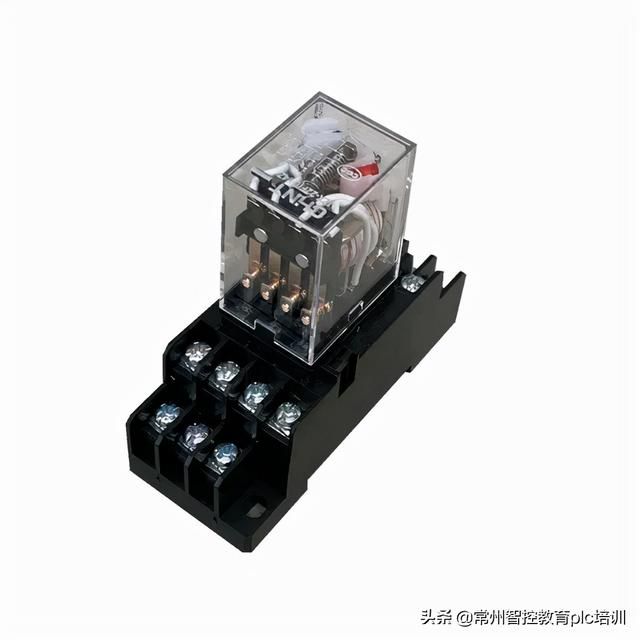

中間繼電器用於繼電保護與自動控制系統中，以增加觸點的數量及容量。它用於在控制電路中傳遞中間信號。

中間繼電器的結構和原理與交流接觸器基本相同，與接觸器的主要區別在於：接觸器的主觸頭可以通過大電流，而中間繼電器的觸頭只能通過小電流。所以，它只能用於控制電路中。它一般是沒有主觸點的，因為過載能力比較小。所以它用的全部都是輔助觸頭，數量比較多。

新國標對中間繼電器的定義是K，老國標是KA。一般是直流電源供電。少數使用交流供電。

相比較於中間繼電器，固態繼電器有以下優點：

（1）高壽命，高可靠：固態繼電器沒有機械零部件，由固體器件完成觸點功能，由於沒有運動的零部件，因此能在高衝擊，振動的環境下工作，由於組成固態繼電器的元器件的固有特性，決定了固態繼電器的壽命長，可靠性高。

（2）靈敏度高，控制功率小，電磁兼容性好：固態繼電器的輸入電壓範圍較寬，驅動功率低，可與大多數邏輯集成電路兼容不需加緩衝器或驅動器。

（3）快速轉換：固態繼電器因為採用固體器件，所以切換速度可從幾毫秒至幾微秒。

（4）電磁幹擾小：固態繼電器沒有輸入「線圈」，沒有觸點燃弧和回跳，因而減少了電磁幹擾。大多數交流輸出固態繼電器是一個零電壓開關，在零電壓處導通，零電流處關斷，減少了電流波形的突然中斷，從而減少了開關瞬態效應。
