solidworks標註箭頭大小怎麼改（SOLIDWORKS裡怎麼修改工程圖裡的標尺箭頭的大小）

2023-09-18 10:05:49 3

solidworks工程圖標尺寸時發現尺寸的箭頭太小了，同事想搞大點，發現在圖那裡，那個箭頭設置不像CAD可以隨意設置箭頭大小，如何將調整其大小呢？

不是在工程圖裡修改，而是菜單裡。

工具-選項。

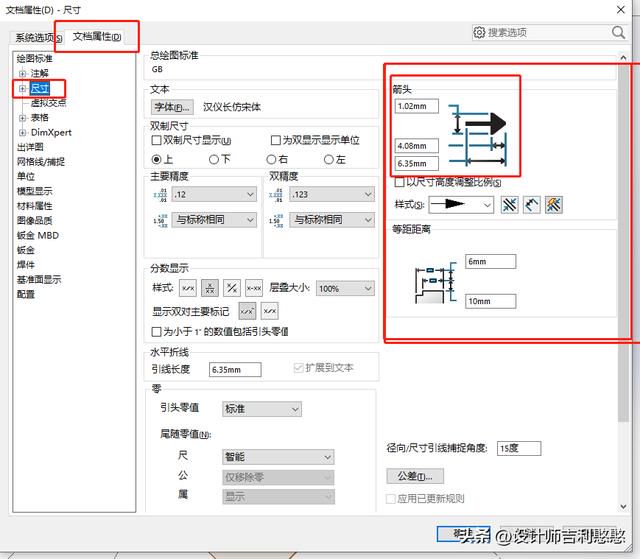

再在彈出的對話框中，選擇 文檔屬性-尺寸。

在 「箭頭」 區域設置即可。設置好後，點擊 確定。

但這個時候全部的箭頭都是這樣，不是單個的。如果搞單個的，方法還沒找到。應該在工程圖裡可以設置，只是沒研究。

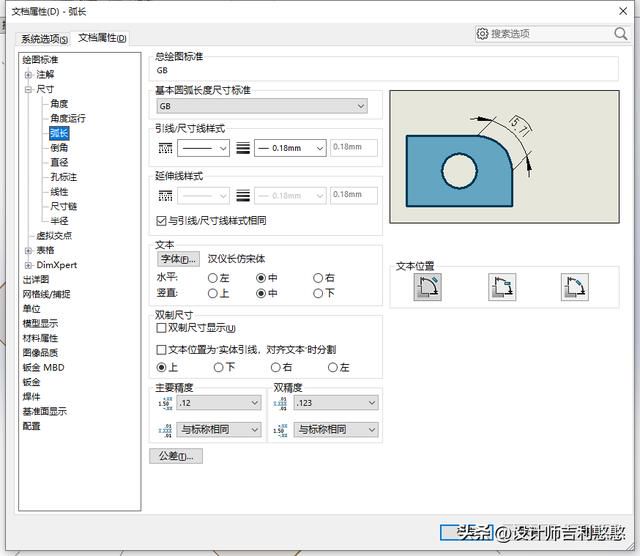

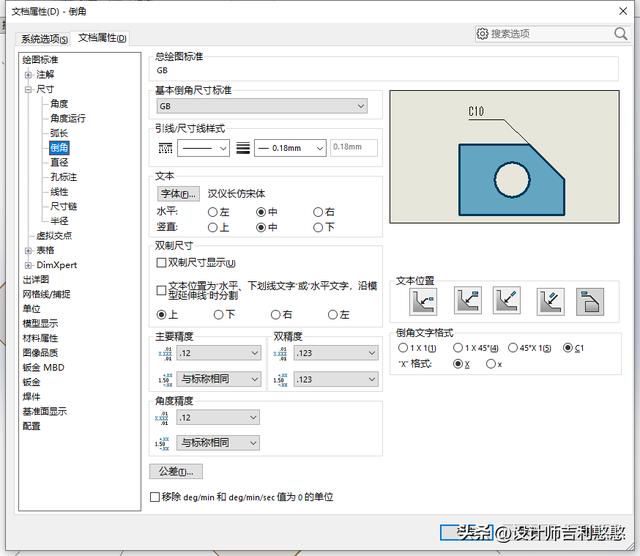

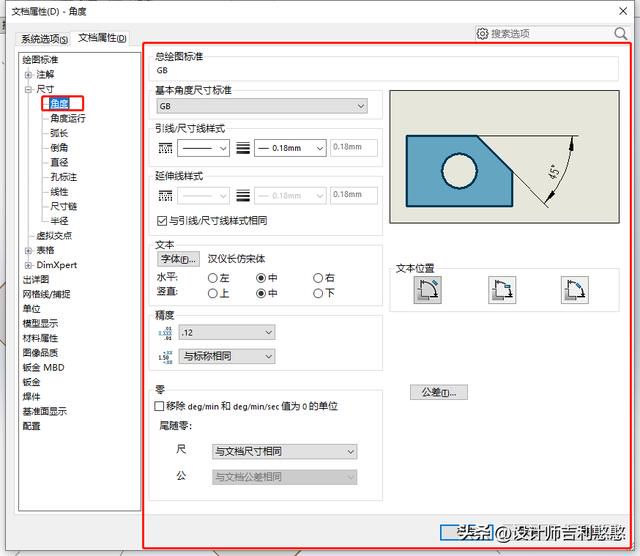

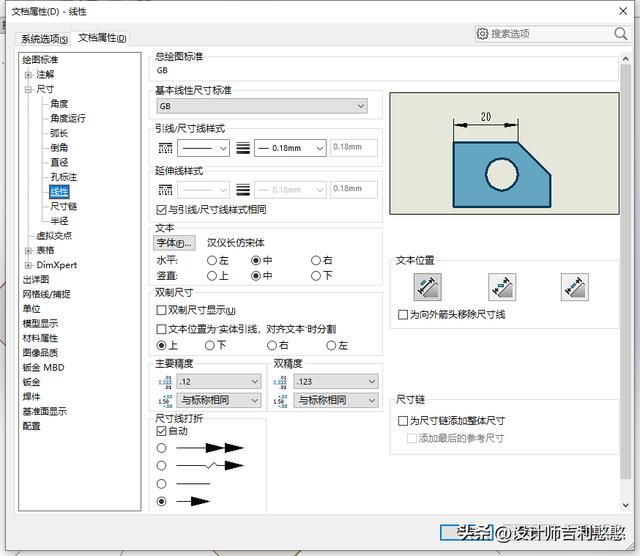

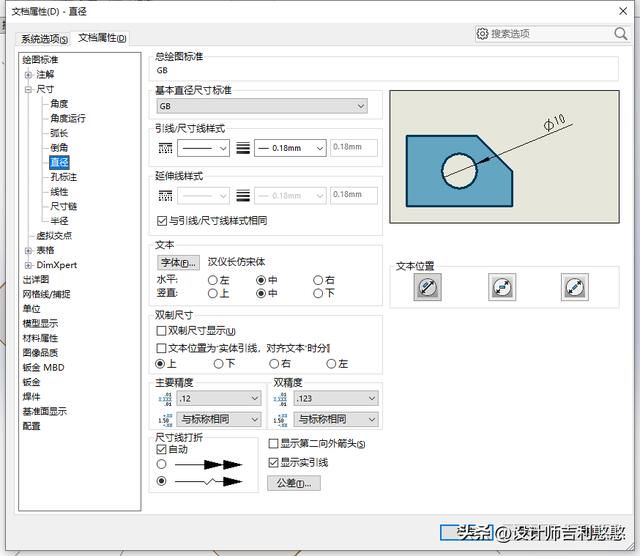

把尺寸這裡點開，哦豁，還有這麼多。

每一個都可以再單獨設置，設置選項有點不一樣。

但都差不多，大同小異。

還有註解，虛擬交點，表格，出詳圖，網格線捕捉，單位，模型顯示，材料屬性，圖像品質，鈑金MBO,鈑金，焊件，基準面顯示，配置。還有個DIMXPERT,不懂。以後研究。
