三相五線電氣接線圖(電工基礎單相三線)
2023-09-15 15:56:47

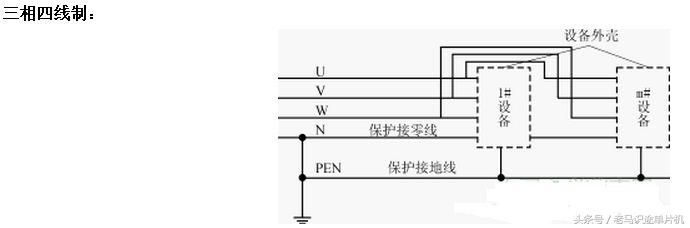

先來看看單相二線、單相三線、兩相三線、三相三線、三相四線、三相五線的接線圖
單相是220V電壓,兩相也是220V電壓,不過在中國不使用,三相就是380V電壓。
首先來說,「相」指的是相線,也就是平常說的火線(一般稱為A\B\C三相),變壓器一般輸出的是三根火線和一根零線(一般稱N)。有的還有一根地線(一般稱PE)。
單相:由一條火線和一條零線組成,這裡說的「單」就是指ABC三相裡的任意一相,標準電壓是220V;
三線三相電錶和三相四線電錶的接法
,
