「BIM模型看似複雜，其實只要掌握模型中基本元素的概念，理清建模原理，就能輕鬆上手，遊刃有餘~」

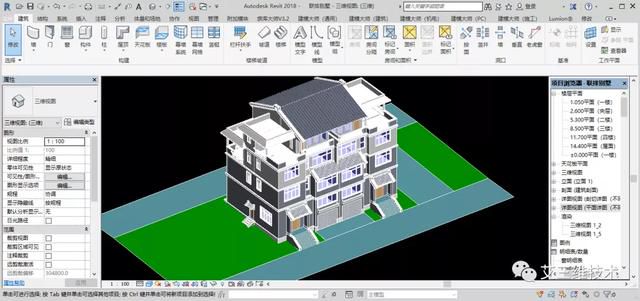

首先，我們要清楚，作為BIM主要建模軟體的Revit，可以在三維空間中建立起數位化的建築信息模型，建築的所有信息來源於模型，並將信息以數位化的形式保存在資料庫中。

接下來，我們來理清關於BIM模型中，幾個重要元素的概念。

Revit模型五種元素類別

主體：包括牆、樓板、屋頂、天花板

構件：窗、門、家具

注釋：視圖專有的二維圖元，用以生成文檔

視圖：模型的動態表示，並且始終是最新的

基準面：參照元，用於組合建築

這些類別豐富的元素提升了設計師設計的靈活性。

模型圖元

模型圖元（Model Elements)：生成建築物幾何模型，表示物理對象的各種圖形元素，代表著建築物的各類構件。

模型圖元是構成BIM模型最基本的圖元，也是模型的物質基礎，它分為兩類：

主體圖元

可以在模型中承納其它模型圖元對象的模型圖元，代表著建築物中建造在主體結構中的構件。如：柱、梁、樓板、牆體、屋頂、天花板、樓梯等。

構件圖元

除主體圖元之外的所有圖元。一般在模型中不能夠獨立存在，必須依附主體圖元才可以存在。如：門、窗、上下水管道、家具等。

視圖圖元

視圖圖元是模型圖元的圖形表達，它向用戶提供了直接觀察建築信息模型與模型互動的手段。視圖圖元決定了對模型的觀察方式以及不同圖元的表現方法。

它主要包括：樓層平面視圖、天花板視圖、立面視圖、剖視圖、三維視圖、圖紙、明細表、報告等。

視圖圖元與其它任何圖元是相互影響的，會及時根據其它圖元進行更新，是」活「的。

注釋符號圖元

用於對建築設計進行標註、說明的圖形元素。它分為兩類：

注釋圖元

屬於二維圖元，它保持一定的圖紙比例，只出現在二維的特定視圖中。

如：尺寸標註、文字標註、荷載標註、符號等。

基準圖元

屬於建立項目場景的非物理項，如：柱網，標高，參考平面等。

注釋符號圖元屬於一種視圖信息，僅僅用於顯示，並非建築的一部分。由於與模型中的圖元彼此關聯，當模型圖元發生改變時，注釋符號圖元跟著會發生相應的改變。反之，用戶也可以通過改變注釋符號圖元的屬性，從而改變模型的信息。

族

建模的核心和靈魂是族，後綴名稱為「.rfa」。

模型中所有的構件（門、窗、牆、柱等）都被稱為圖元，所有的圖元都是使用「族」來創建的，因此「族」是建模設計的基礎，同時也是參數信息的載體。

參數化設計

參數化建模指的是通過參數（變量）而不是數字建立和分析模型，簡單地改變模型中的參數值就能建立和分析新的模型。

「參數化設計」是BIM模型的一個重要特性，模型中的圖元都是以「族」的形式出現，這些構件是通過一系列參數定義參數保存了圖元作為數位化建築構件的所有信息，這也是與二維圖紙本質的區別。

因為有了豐富的構件信息，所以就方便了模型完成以後對模型信息的運用（例如：材料清單統計、設施清單統計、技術交底、進度信息把控、施工模擬、碰撞檢查、構件信息管理等方面），也方便對模型進一步的優化。

理清了以上基礎概念，BIM建模原理及思路就清晰了：

1.創建項目;

2.往項目中添加參數化的建築圖元，也就是」族」;

3.Revit根據模型構件和注釋圖元對每個圖元進行分類。門、窗或屋頂等模型圖元代表實際的三維建築幾何圖元；門標記、立面符號、房間標記等注釋圖元提供了模型歸檔幫助；

4.最終形成完整的建築信息模型，通過參數化的形式，展現整個工程各項信息。
