一、基本RS觸發器

1.電路組成

將兩個與非門的輸入，輸出端交叉相連，就組成一個基本RS觸發器，如圖1（a）所示。圖1(b)是基本RS觸發器的邏輯符號。

圖1 基本RS觸發器

2.邏輯功能

（1）/R=1,/S=1觸發器保持原來的狀態不變。

不管觸發器原來是什麼狀態，基本RS觸發器在/R=1,/S=1時，總保持原來的狀態不變。這就是觸發器的記憶功能。若輸入端 ， 懸空，可認為加入高電平，即 /R=1,/S=1。

（2）/R=0,/S=1觸發器為0態

此時，因/R=0，G1的輸出 /Q=1，而G2的兩個輸入端/S ，/Q 全為1，則輸出Q=0。觸發器為零態，並且與原來的狀態無關。

（3）/R=1，/S=0，觸發器為1態

由於/S =0，G2的輸出Q=1。這時G1的兩個輸入端均為1，所以 /Q =0。觸發器為1態，同樣與原來的狀態無關。

（4）/R =0，/S=0，觸發器的狀態不定

這時，Q=1，/Q =1。破壞了前述有關Q與/Q 互補的約定，這是不允許的。而且，當/R，/S的低電平觸發信號消失後，Q與/Q的狀態保持是不確定的。這種情況應該避免。

綜上所述，基本RS觸發器的邏輯功能見表1。

表1 基本RS觸發器真值表

二、同步RS觸發器

1.電路組成

電路如圖2（a）所示。圖中與非門G1，G2組成基本RS觸發器，門G3、G4構成控制門，CP為時鐘脈衝引入端。 /RD，/SD 是直接置0，置1端，它們不受時鐘脈衝的控制，所以稱為異步置0、置1端。

圖2 同步RS觸發器

2.工作原理

（1）CP=0

當CP=0時，與非門G3，G4均被封鎖，不論R，S端信號如何，它們的輸出Q3，Q4均為1。由表1可知, Q，/Q的狀態不變，即觸發器維持原態。

（2）CP=1

根據與非門和基本RS觸發器的邏輯關係，可得出同步RS觸發器的輸入輸出邏輯關係，即真值表，見表2。

表2 同步RS觸發器真值表

三、主從RS觸發器

1.主從RS觸發器的電路

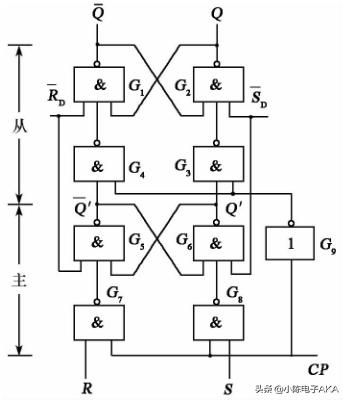

主從RS觸發器由2個同步觸發器，加上1個反相器組成，如圖9-5所示。其中G5~G8構成主觸發器，主觸發器的輸出是從觸發器的輸入。

圖3 主從RS觸發器

2.工作原理

（1）1.CP=1時

主觸發器工作，它的輸出由R，S端的信號狀態決定。它們的邏輯關係見表2。由於

/CP=0，從觸發器被封鎖，不論Q′和/Q′如何變化，它的輸出Q、 /Q保持原來狀態不變。

（2）CP由1變為0

這時，主觸發器被封鎖，不論R，S端的信號如何，其輸出端Q′， /Q'保持原來的狀態不變。換言之，主觸發器不再接收輸入端R，S的信號。CP脈衝經非門G9倒相，使從觸發器打開，它的狀態由主觸發器的輸出Q′， /Q'決定。於是，主觸發器存放的信息，就轉存到了從觸發器中。

四、RS觸發器時序圖

圖4 基本RS觸發器時序圖

圖5 同步RS觸發器時序圖

圖6 主從RS觸發器時序圖
