紫砂壺口為什麼有一圈（紫砂壺口上有一圈凸起）

2023-09-20 00:14:25

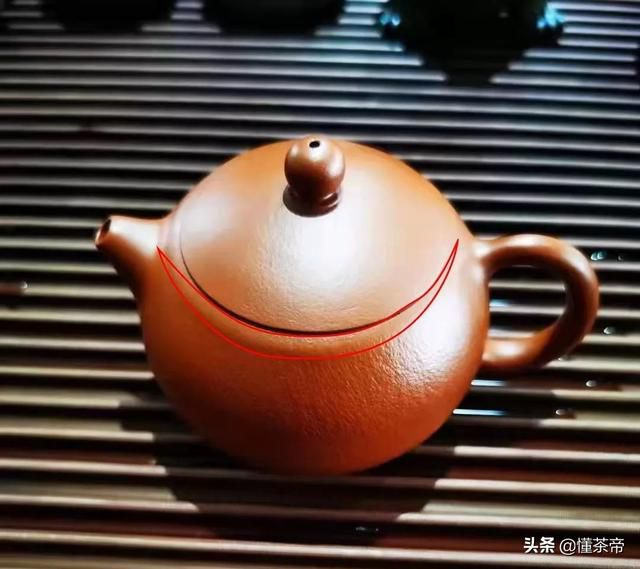

茶友「尼古拉斯·小七」發來一張原礦朱泥西施壺，他問道，紫砂壺上面有一圈凸起，看上去有些不自然，這是咋個回事？

是不是劣質壺？

大家都知道，紫砂壺有全手工壺和半手工壺。

全手工壺，一般用時較長，成品率低，泥料好，要在泥凳上細細打磨，做好後內壁裡會留下泥凳的木紋。

半手工壺，說的是主體部分（一般為壺身）通過模具機械製作，其它地方如壺嘴和壺把為手工制，這種壺外形漂亮，幾乎完美無缺，而且內壁打磨得比較光滑。

全手工壺反覆拍打泥片成形後，在外壁要進行削、刮、整的工序，每個工序都極費功夫，而半手工壺工夫主要在內壁上。

其實上圖中凸起的那一圈，就可以作為區分全手工壺與半手工壺的一個辦法。

資深紫砂壺業內人士許仁濤老師說：但凡是全手工壓截蓋款式的壺型（關於壓截蓋，可參考《挑選壺蓋有什麼講究》），比如最典型的西施、玉乳、秦權、思亭、梨形壺等都會有這根凸起的線。

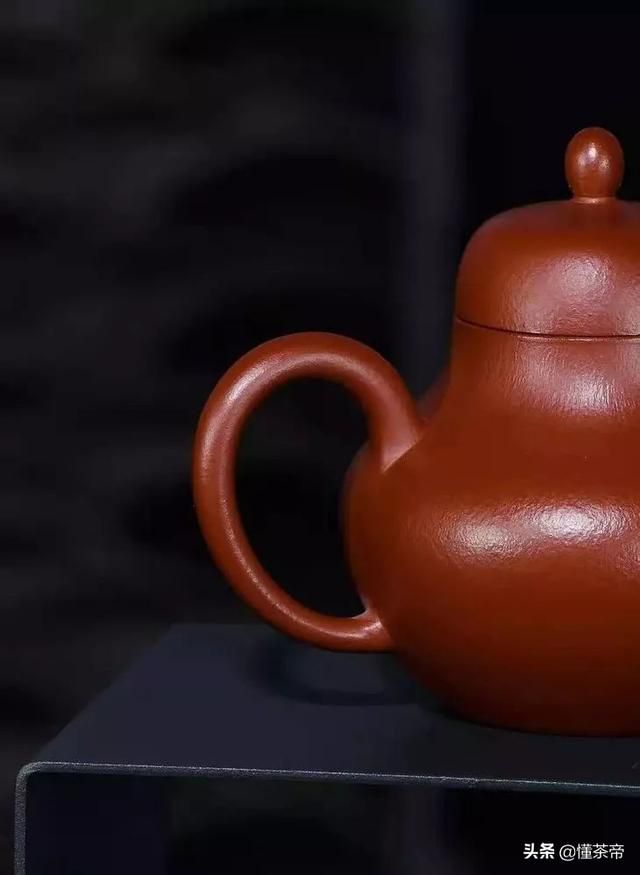

全手朱泥思亭壺

因為圖中的西施壺是壓截蓋壺型，全手工製作時必須要上一塊線片，由於泥片並非一體，加上泥料收縮大（一般的朱泥23%左右的收縮比例，大紅袍收縮比例達30%），接縫處更容易出現一條線；

而半手工製作的壺，整個壺身從模具中出來就是一體的了，所以沒有接縫，看起來很光滑，這就是全手工和半手工的區別。

當然，並不是說半手工壺就不好。主流的紫砂界並不太強調紫砂的「全手與半手」，要做一把好的半手工壺也絕不是簡單容易的事情，而且很多大師壺也是半手工壺。

不過，有一些商家為了賺取更大利潤，以半手冒充全手壺，就讓很多茶友苦不堪言了。

為避免茶友被某些不良商家坑害，我們再教大家4種鑑別全手工壺與半手工壺的辦法。

1、看泥門

什麼是泥門？泥門就是紫砂壺燒成後，壺身泥料顆粒分布鬆緊度的一個名詞。

很多人將泥門和目數混為一談，雖然二者表示的都是紫砂壺的密度，但目數指的是紫砂壺泥料的密度，和技法、造型無關；

而泥門指的是成品壺壺面的鬆緊度，對鑑別半全手工壺來說，看泥門是重要方法之一。

全手工紫砂壺，是將泥片進行拍打後再將壺的不同部位進行拼接而製成的。這樣的壺，因為沒有藉助模具的固定，而是不停地在轉盤上旋轉拍打，所以泥門會保持緊緻，看起來顆粒密布。

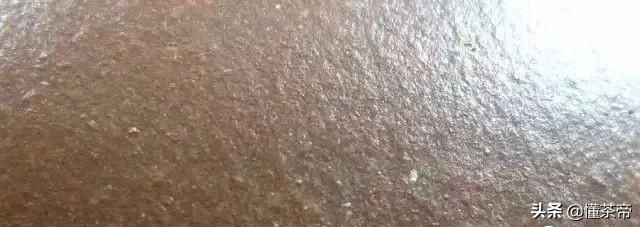

▲泥門緊緻、顆粒密布的全手工壺

半手工壺的製作因為需要藉助模具，泥片貼在固定的外膜上會往外靠，這樣做出的泥雖然平整一些，但是泥門也會相對更加鬆散。

2、看內壁接頭

一般來說，全手工紫砂壺能看到內壁接頭的痕跡，而半手工則看不到。

我們分別看下他們的製作方法就明白其中的差異了。

全手工壺壺身製作方法

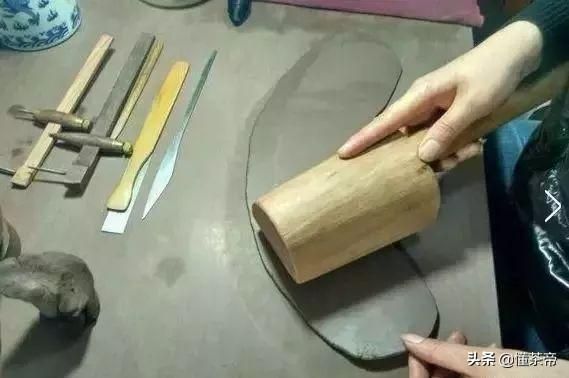

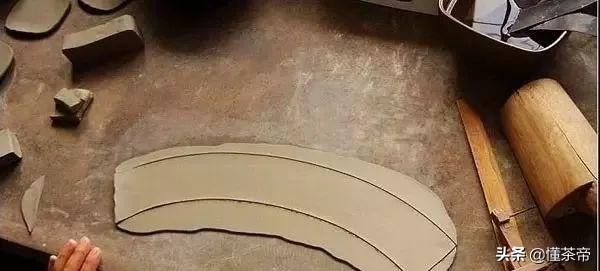

▲首先將泥料展開成長條泥片，根據所制壺型需要的相關數據，用工具畫出所需要的泥片長度、寬度和弧度。

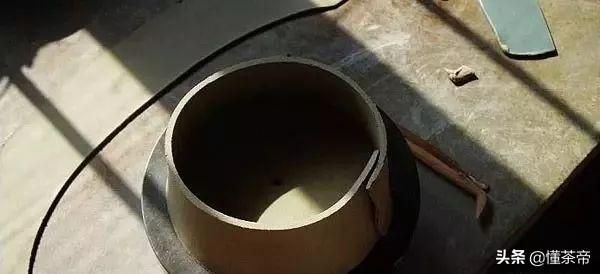

▲再把泥條圍成筒狀，用木製的拍子打拍成所需要的形狀。

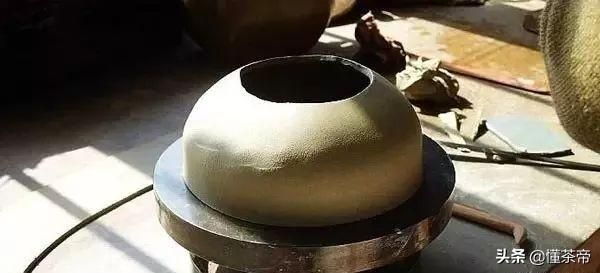

▲反覆拍打後，壺身成型。

半手工壺壺身製作方法

▲先將泥條拍打出大致的形狀

▲然後同樣也是圍身筒。需要注意的是，半手工因為後續要藉助模具，這裡要先將壺身外面的接頭處理好。

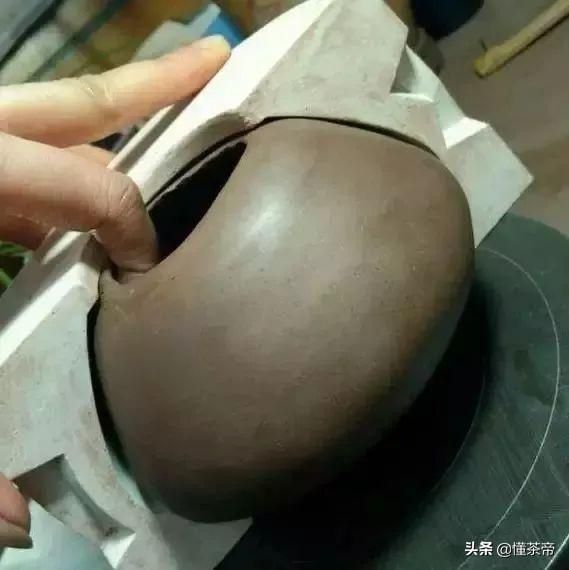

▲只需將壺身拍打出大致的鼓形後，將鼓形泥筒放進石膏外模內，再把左右外模對榫夾緊，然後固定外模。

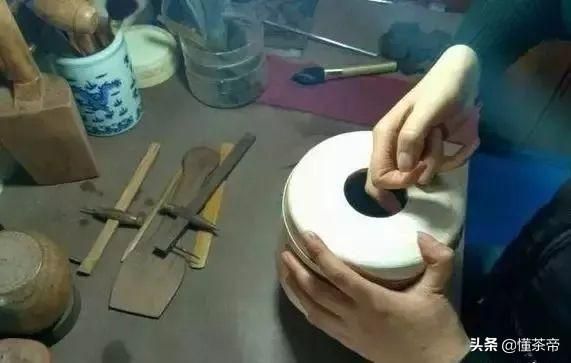

▲最後就是搪身筒。

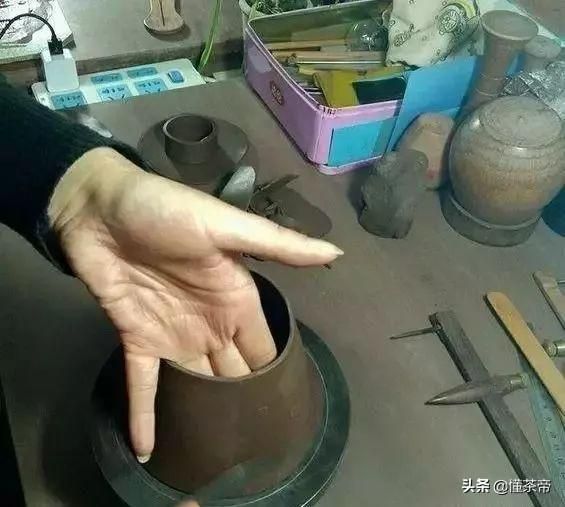

▲最後就是搪身筒。和全手工壺從外面拍打不同，半手工壺是從裡向外用力。利用手或工具將壺身往外推，從而使泥筒完全貼在模具的內壁上，直到最終成型。

現在就很好理解全手工和半手工內壁接口為什麼不同了。

兩者都是由泥片圍成身筒，外部的泥片接口可以在拍打或者拼接後處理掉。但是，因為圍成的身筒有了一定的形狀，壺內的接頭有的地方會看不到，又難以用工具去完全處理平整，所以後續成型的手法造就了兩者的差異。

上面介紹到，全手工壺因為是在外部拍打，幾乎不從裡向外發力，所以這個接頭就會被保存下來。

而半手工壺因為需要從裡向外「推牆」，讓壺身緊貼模具，所以這個受力的過程會讓接頭慢慢地消失。

因此，全手工壺能看到內壁接頭，而半手工壺則不會有這個接頭的痕跡。

3、看身筒線條

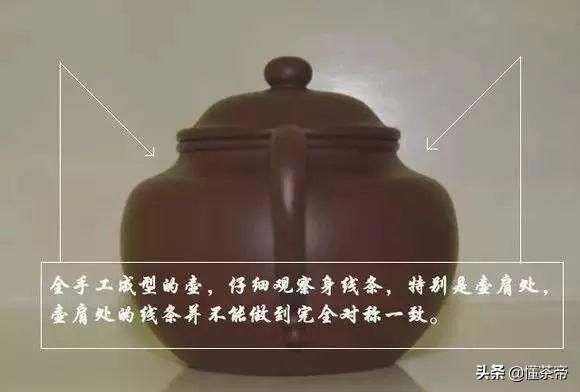

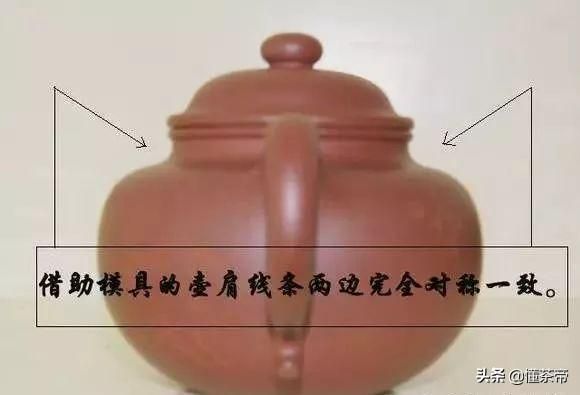

人不是機器，所以，全手工的壺身線條難以做到左右完全對稱，而半手工壺藉助模具成型，所以壺身線條左右是完全一致的。

用這個方法鑑別的時候，肉眼往往難以辨識，最好藉助相機等設備，在純色背景下仔細對比。

4、看壺底接口

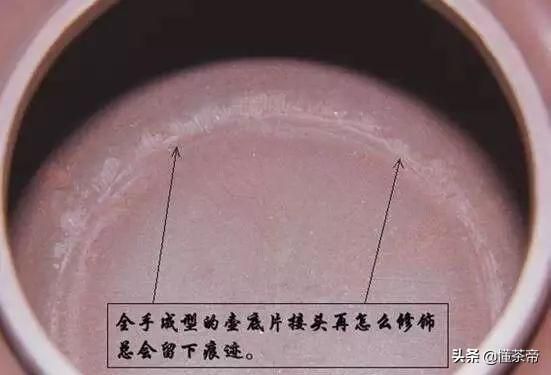

純手工紫砂壺的底和壺壁是分開製作，但紫砂泥卻是同一時間調製的，這種時間差造成壺在經過火燒後，會在壺底形成一圈明顯的鑲嵌痕跡。

如果是模具做出來的紫砂壺，在燒出來之後，後底蓋銜接處沒有明顯的痕跡。

不過現在仿全手的也會仿製這個特徵，所以可靠率沒那麼高，不過，如果發現有這個特徵，基本可斷定是半手工壺。

總之，如果要區別全手工和半手工的話，是否藉助模具成型是比較重要的判定標準。以上這幾種鑑別方法，你get到了嗎？
