洩漏電流，是指線路或設備在外加電壓作用下流經絕緣部分的電流。通常，在交接、驗收工作中，對35千伏及以上的變壓器和斷路器、電力電纜、部分電工安全用具均應按規定進行洩漏電流試驗。洩漏電流試驗，實際上就是直流洩漏電流試驗。試驗裝置主要由直流高壓發生器和微安表組成。微安表有三 種安裝位置：uA，安裝簡單、安全、讀數準確，但試品不得接地； 位置、讀數均準確，允許試品接地，但微安錶帶高壓，測量時必須保持安全距離；uA表安裝 簡單、安全，允許試品接地，但必須考慮由雜散電流引起的誤差。無論微安表處於什麼位置，都應予以屏蔽，以減小測量誤差。

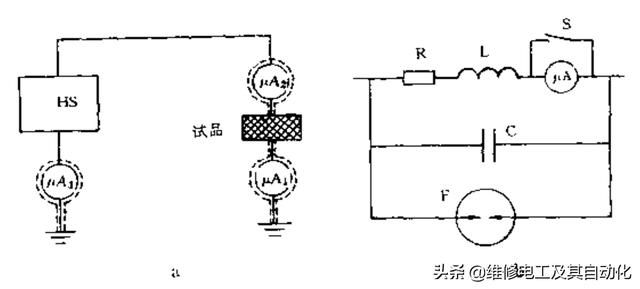

圖中表示出微安表的各種保護方式圖中R是限流電阻，約0.2-2兆歐；L是防衝擊電流的線圈，電感約1亨；S是短路開關; C是防衝擊電流（電壓） 並使微安表讀數穩定的電容器，電容約1-2微法；F是防過電壓的放電器。

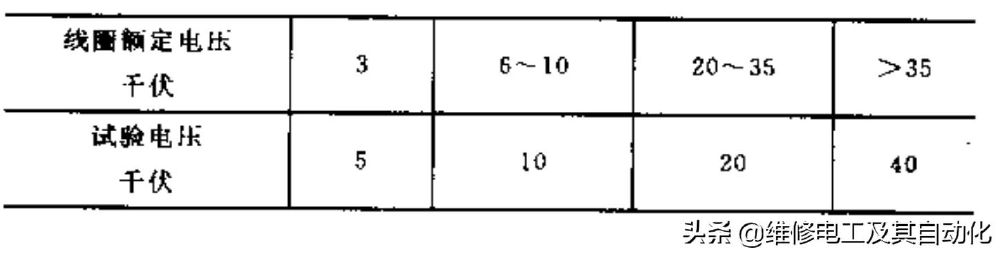

例如，對油浸電力變壓器進行洩漏電流試驗時，試驗電壓如表所示，洩漏電流約在數十至數百微安之間，其值隨溫度和電壓的升高而增大；對斷路器進行洩漏電流試驗時，試驗電壓為 40千伏，洩漏電流不得大於10微安。

加直流電壓於試品時，漏導電流保持不變, 但充電電流隨時間的延長而逐漸衰減至零。因此，一般加壓1分鐘，待穩定後讀數。
