低壓驗電筆應用（低壓驗電筆的使用）

2023-09-21 09:36:49

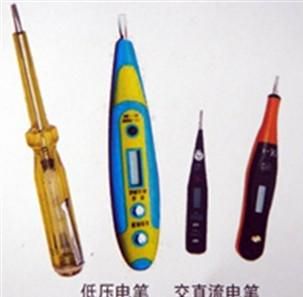

低壓驗電筆是電工常用的一種輔助安全用具。用於檢查500V以下導體或各種用電設備的外殼是否帶電。一支普通的低壓驗電筆，可隨身攜帶，只要掌握驗電筆的原理，結合熟知的電工原理，靈活運用技巧很多。

步驟/方法

（1）判斷交流電與直流電口訣

電筆判斷交直流，交流明亮直流暗，

交流氖管通身亮，直流氖管亮一端。

說明：

首先告知讀者一點，使用低壓驗電筆之前，必須在已確認的帶電體上驗測；在未確認驗電筆正常之前，不得使用。判別交、直流電時，最好在「兩電」之間作比較，這樣就很明顯。測交流電時氖管兩端同時發亮，測直流電時氖管裡只有一端極發亮。

（4）判斷同相與異相口訣

判斷兩線相同異，兩手各持一支筆，

兩腳與地相絕緣，兩筆各觸一要線，

用眼觀看一支筆，不亮同相亮為異。

說明：

此項測試時，切記兩腳與地必須絕緣。因為我國大部分是380/220V供電，且變壓器普遍採用中性點直接接地，所以做測試時，人體與大地之間一定要絕緣，避免構成迴路，以免誤判斷；測試時，兩筆亮與不亮顯示一樣，故只看一支則可。

（5）判斷380/220V三相三線制供電線路相線接地故障口訣

星形接法三相線，電筆觸及兩根亮，

剩餘一根亮度弱，該相導線已接地；

若是幾乎不見亮 ，金屬接地的故障。

說明：

電力變壓器的二次側一般都接成Y形，在中性點不接地的三相三線制系統中，用驗電筆觸及三根相線時，有兩根比通常稍亮，而另一根上的亮度要弱一些，則表示這根亮度弱的相線有接地現象，但還不太嚴重；如果兩根很亮，而剩餘一根幾乎看不見亮，則是這根相線有金屬接地故障。
