小米震驚全球的全面屏設計（小米全面屏技術背後的秘密）

2023-09-20 09:09:09 1

【嘉德點評】終端領域，各家都有不同的全面屏技術解決方案，作為國民手機的小米，全面屏技術又強在何處？

集微網消息，前不久小米公司正式發布了小米全面屏電視Pro，並配置有4K液晶面板，相對於傳統電視來說，全面屏電視的邊框更窄，屏佔比更高。

隨著移動終端技術的快速發展，人們對電子產品提出了更多的要求，而屏佔比在近些年來則是受到了相當多的關注，先後出現了水滴屏、曲面屏、全面屏等等。全面屏作為一種新興技術，其屏佔比可達到最大，但對於行動裝置來講，全面屏則意味著前置攝像頭需要處於機身內部，通過電機驅動將其從內部彈出或者收回，但是也相應的增加了靜電進入到終端內部的機率，使得終端受到靜電打擊的概率增加，容易造成損壞。

基於該背景，小米公司提出一種方案，以解決相關技術中的不足。早在2017年12月12日，小米公司便申請了一項名為「一種全面屏終端」的發明專利（申請號：201711318923.1），申請人為北京小米移動軟體有限公司。

該項專利提出了一種全面屏終端，將邊框設置為金屬材質，並在機身內部設置有靜電屏蔽模組，當圖像採集裝置彈出或者收回到機身內部時，靜電通過靜電屏蔽模組到達金屬邊框，從而將靜電釋放，避免進入終端設備內部，造成設備損壞。

圖1 一種示例性全面屏終端結構示意圖

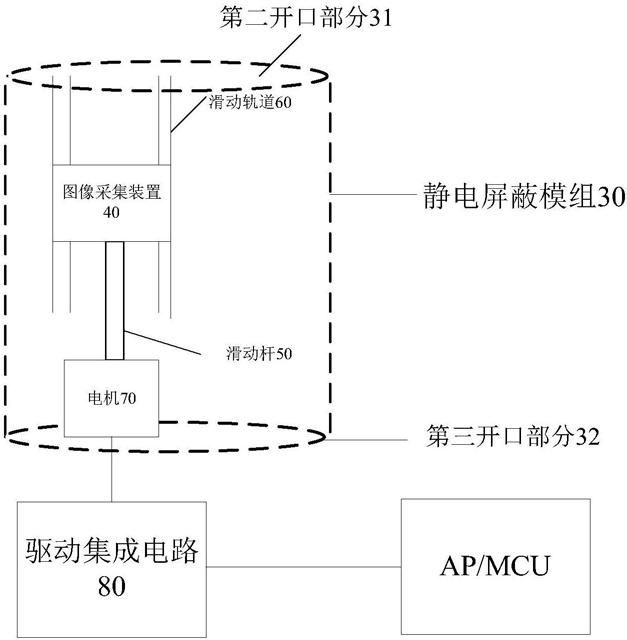

圖2 圖像採集裝置工作原理圖

圖1為一種示例性全面屏終端結構，其中金屬邊框20位於行動裝置的邊緣，包圍著屏幕，金屬邊框上設有第一開口21，數目可以為1個或多個。靜電屏蔽模組位於內部，其外殼必須為金屬材質，以通過第二開口31將靜電釋放到金屬邊框，其中第二開口與第一開口邊緣相互接觸。靜電屏蔽模組中設置有圖像採集裝置40，電機70與滑動杆50，如圖2所示。其中電機70與驅動集成電路80連接，在AP（應用處理器）或者MCU（微控制器）的控制下驅動電機使圖像採集裝置沿著滑動杆彈出或收回，由於在滑動過程產生的靜電位於靜電屏蔽模組內部，因此可通過其金屬外殼沿著第二開口的邊緣部分到達金屬外框，從而將靜電釋放，延長了終端的使用壽命。

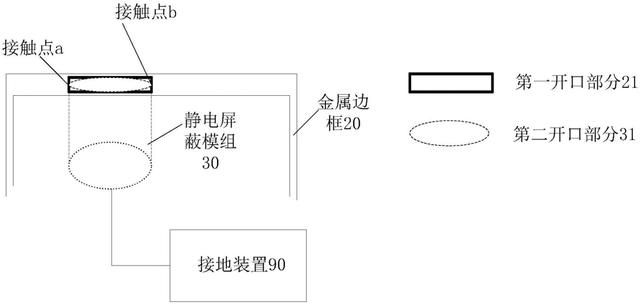

圖3 接地裝置改進型結構示意圖

圖3是在上述示例基礎上改進的終端結構示意圖，在機身內部設置接地裝置90，並將靜電屏蔽模組與它相連接，從而增加了一條靜電通過接地裝置釋放的通路，以達到更快釋放靜電的目的。

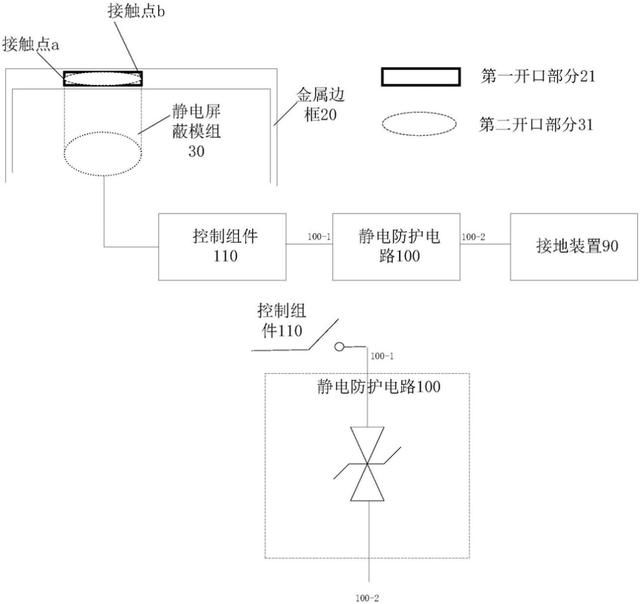

圖4 靜電防護電路改進型示意圖

圖4是在圖3基礎上再次改進的結構示意圖，增加了靜電防護電路100和控制組件110。靜電防護電路可以由一個或多個靜電釋放二極體或瞬間抑制二極體構成，可以將瞬間產生的高壓快速導通至接地裝置90，更進一步加快了靜電的釋放速度，防止靜電在機身內部造成過度累積。由於開關和靜電防護二極體會在一定程度上加大功耗，因此添加控制組件使得在檢測到滿足切換條件時控制靜電防護電路切換到工作狀態，否則斷開。具體表現為當電機處於工作狀態，即圖像採集裝置工作時，產生靜電的可能性更大，此時控制組件處於閉合狀態，控制靜電通過靜電防護電路釋放，而當電機未工作，內部產生靜電的可能性較小，此時通過圖1和圖2所示的結構完全可以滿足靜電釋放需求，因此控制組件處於斷開狀態，在保證靜電釋放的前提下也降低了設備功耗。

全面屏技術的使用是終端技術的一大發展，不僅僅是行動裝置，更為其他使用屏幕的設備開闊了思路，同時也希望小米公司能夠給用戶帶來更多驚喜。（校對/holly）
