攻絲鑽頭和絲錐咋配比（絲錐和鑽頭配合加工內螺紋）

2023-10-12 17:13:13 1

攻絲前必須有底孔，一般用鑽頭鑽孔。鑽頭是鑽孔用的刀具；而絲錐是加工孔內螺紋用的刀具。絲錐是加工各種中、小尺寸內螺紋的刀具，它結構簡單，使用方便，既可手工操作，也可以在工具機上工作，在生產中應用得非常廣泛，對於小尺寸的內螺紋來說，絲錐幾乎是唯一的加工刀具。

一、絲錐的常見種類

(1) 按驅動不同分：手用絲錐和機用絲錐；(2) 按加工方式分：切削絲錐和擠壓絲錐；(3) 按被加工螺紋分：公制粗牙絲錐，公制細牙絲錐，管螺紋絲錐等；(4) 按形狀分：直槽絲錐，螺旋槽絲錐，刃傾角絲錐和擠壓絲錐。

（絲錐的結構參數）

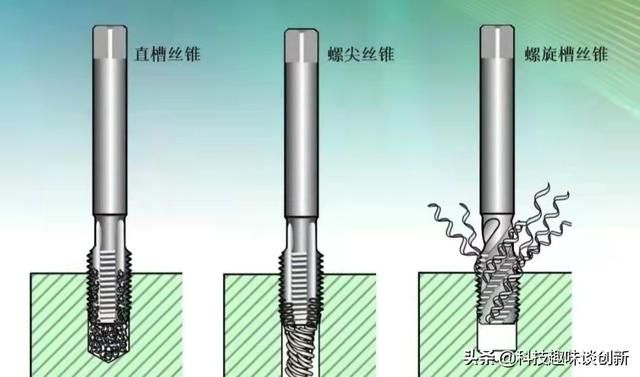

（絲錐典型種類）

二、絲錐選用的六大基本要素

(1) 加工螺紋的類型、米制、英制、美制等；

(2) 螺紋底孔的類型，通孔還是盲孔；

(3) 被加工工件材料及硬度；

(4) 工件完整螺紋的深度及底孔深度；

(5) 工件螺紋要求的精度；

(6) 絲錐的外形標準（特殊要求需特殊標出）。

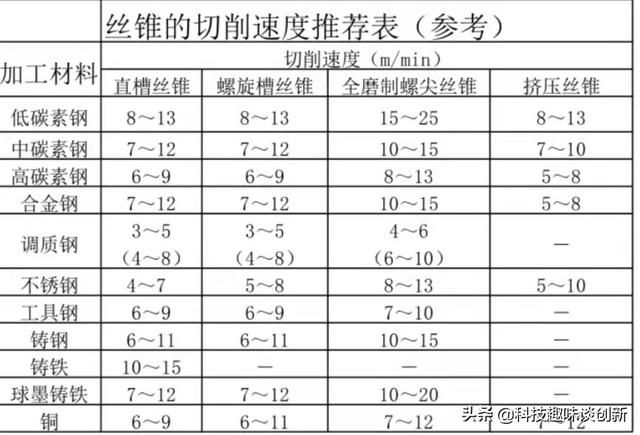

（絲錐的切削速度推薦表）

三、常見的經驗公式

底孔直徑的確定絲錐在攻螺紋的過程中，切削刃主要是切削金屬，但還有擠壓金屬的作用，因而造成金屬凸起並向牙尖流動的現象，所以攻螺紋前，鑽削的孔徑（即底孔）應大於螺紋內徑。也可以直接查《公制粗螺紋》和《公制細螺紋》。

以下是經驗公式，僅供參考：

脆性材料（鑄鐵、青銅等）：鑽孔直徑=螺紋公稱外徑—1.1螺距

塑性材料（鋼、紫銅等）：鑽孔直徑=螺紋公稱外徑—螺距

比如：M3X0.5的螺紋，鑽孔直徑=3-0.5=2.5，應使用2.5的鑽頭。

M5X0.8的螺紋，鑽孔直徑=5-0.8=4.2，應使用4.2的鑽頭。

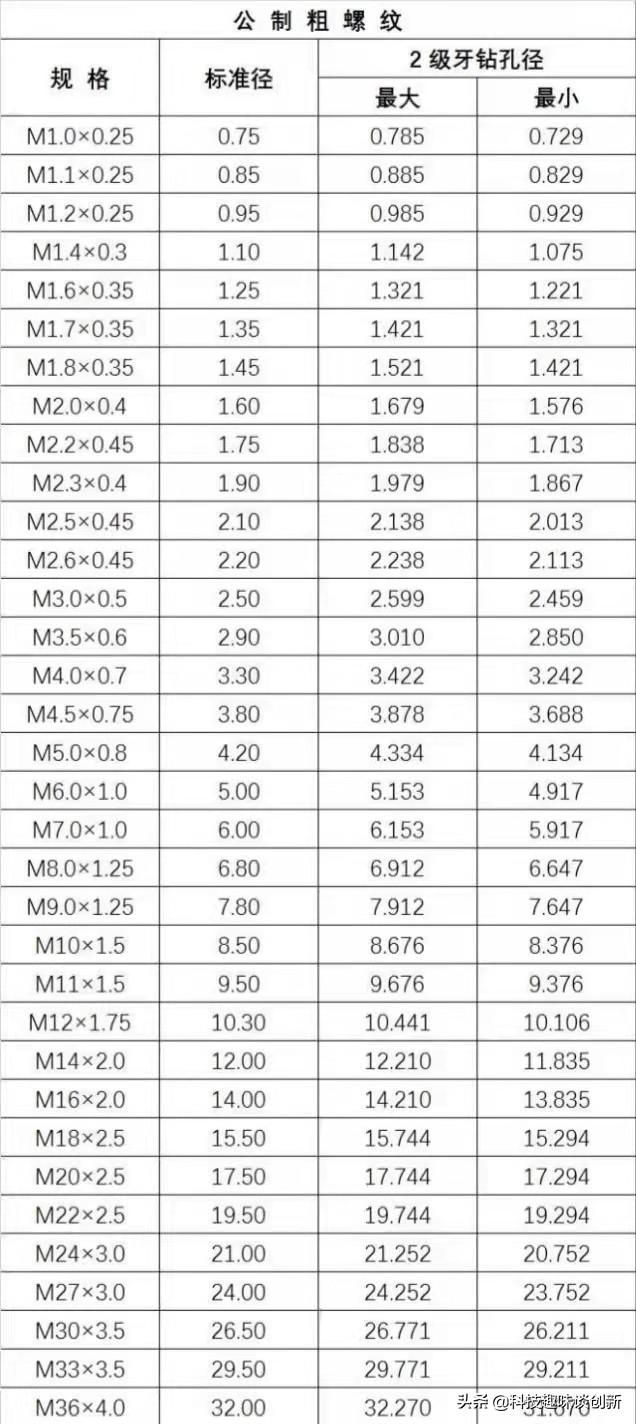

（公制粗螺紋）

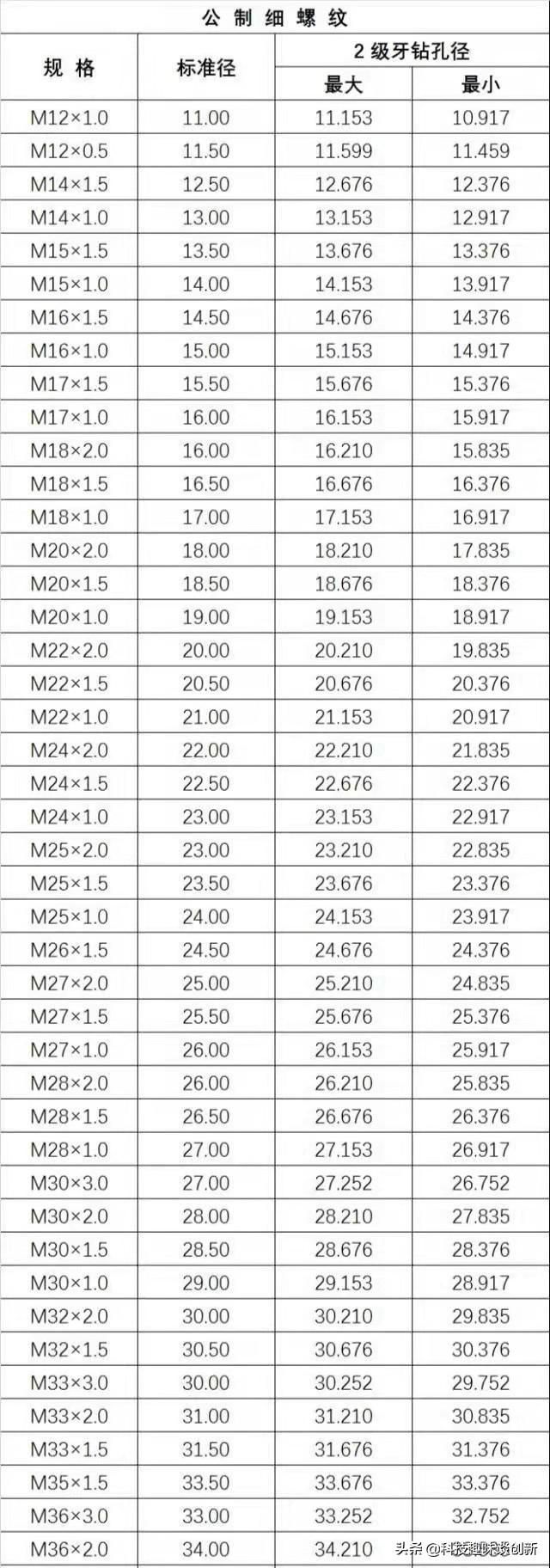

（公制細螺紋）

（公制細螺紋）

加工內螺紋，既可以用經驗公式推算，也可以查上述表，在實際加工內螺紋時，要適當靈活一些。有時稍微放大鑽頭直徑，效果更好。使用絲錐時，應事先考慮工件的材料的性能等。絲錐的類型多，使用絲錐要選擇合適的一種。鑽頭的種類也 很多，不同場合使用不同的鑽頭，一定要選擇合適的鑽頭。
