cad環形陣列詳細教程（深刻理解環形陣列）

2023-10-23 01:54:50 2

1.1、繪製有規律排列的相同對象，首選「陣列」。

1.2、掌握繪製圓的外切多邊形的方法。

1.3、掌握「圓心、起點、端點」繪製圓弧的方法。

1.4、學會標記圓心。

20200605_03

2.1、命令行輸入「C」後回車，啟用「圓」命令，繪製一個直徑為80個單位的黃色圓A，設其右邊象限點為點B。

20200605_03

2.2、命令行輸入「POL」後回車，啟用「多邊形」命令。

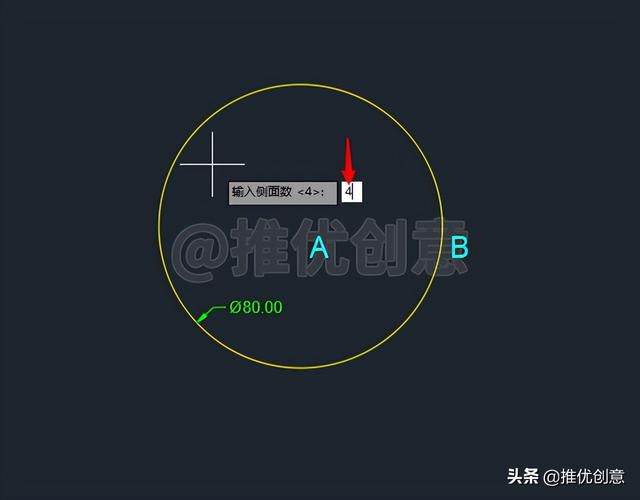

2.3、輸入「4」後回車，指定繪製正四邊形。

2.4、捕捉圓心A作為正多邊形的中心點。

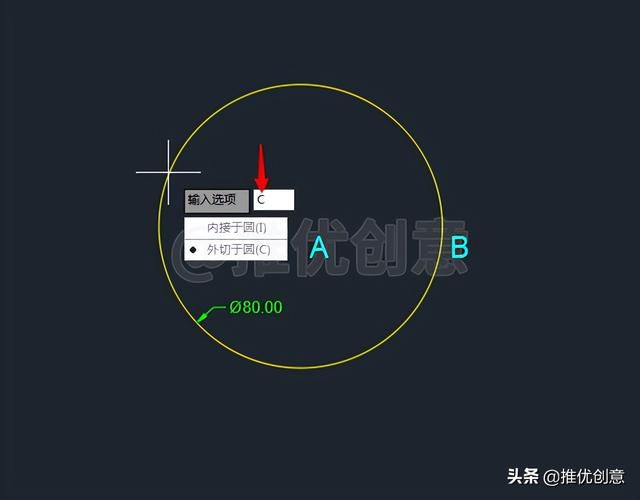

2.5、輸入「C」後回車，選擇外切於圓的方式繪製正多邊形。

2.6、捕捉黃色圓A右邊象限點B指定圓的半徑。

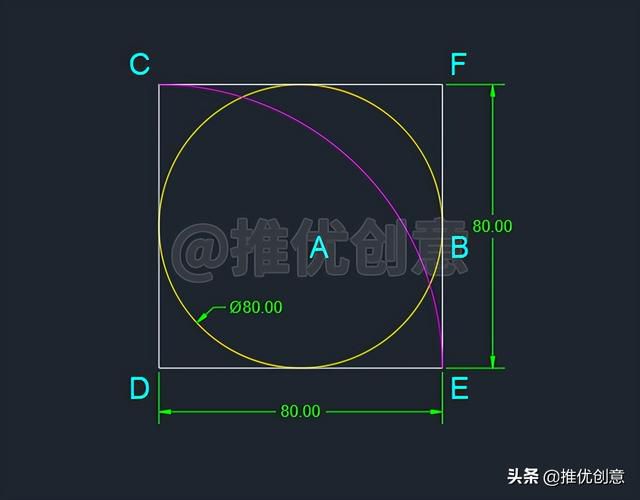

2.7、這樣就繪製出了外切於黃色圓A的白色正方形CDEF。

2.8、命令行輸入「A」後回車，啟用「圓弧」命令。

2.9、接著輸入「C」後回車，選擇指定圓弧的圓心。

2.10、捕捉點D作為圓弧的圓心。

2.11、捕捉點E作為圓弧的起點。

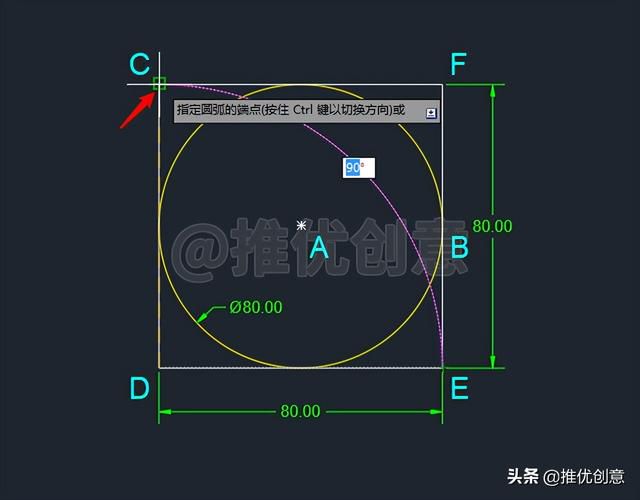

2.12、捕捉點C作為圓弧的端點。

2.13、這樣就繪製出了紅色圓弧EC。

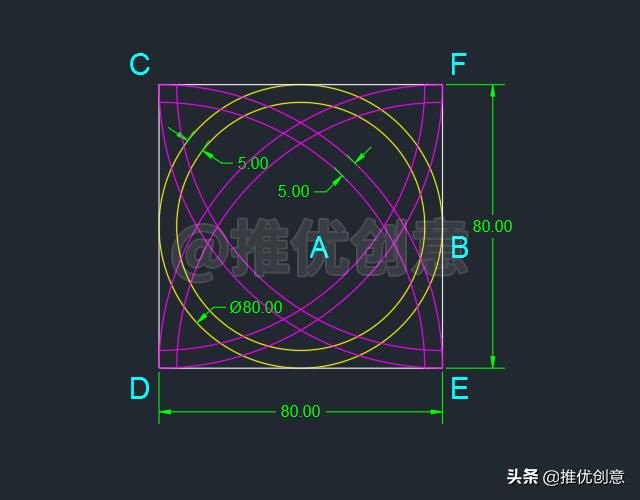

2.14、命令行輸入「O」後回車，啟用「偏移」命令，進行以下偏移操作。

將黃色圓A向內偏移5個單位；

將紅色圓弧EC向內偏移5個單位。

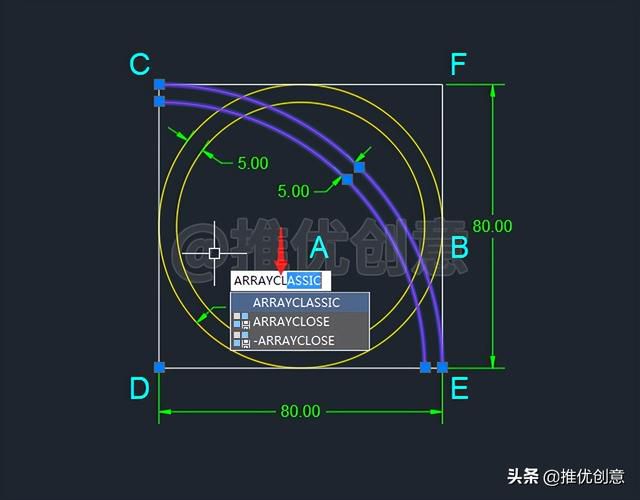

2.15、選中兩條紅色圓弧，命令行輸入「ARRAYCLASSIC」後回車，調出「陣列」對話框。

2.16、點選「環形陣列」；捕捉圓心A作為「環形陣列」的「中心點」；「項目總數」設置為「4」，然後點擊「確定」。

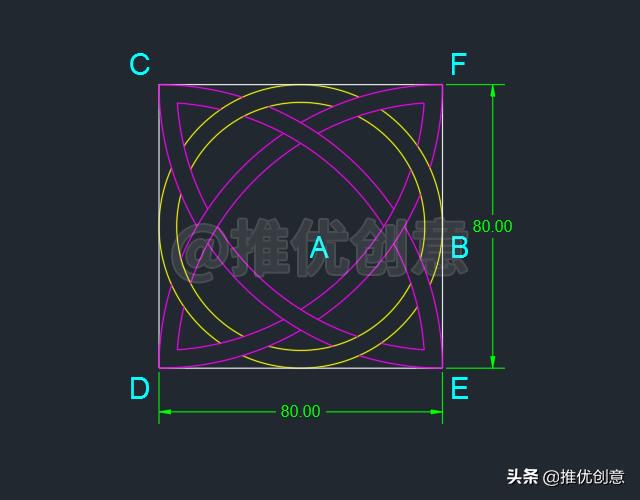

2.17、環形陣列完成後如下圖。

2.18、命令行輸入「TR」後回車，啟用「修剪」命令，根據繪圖需要進行修剪，完成後如下圖。

2.19、命令行輸入「CM」後回車，啟用「圓心標記」命令。

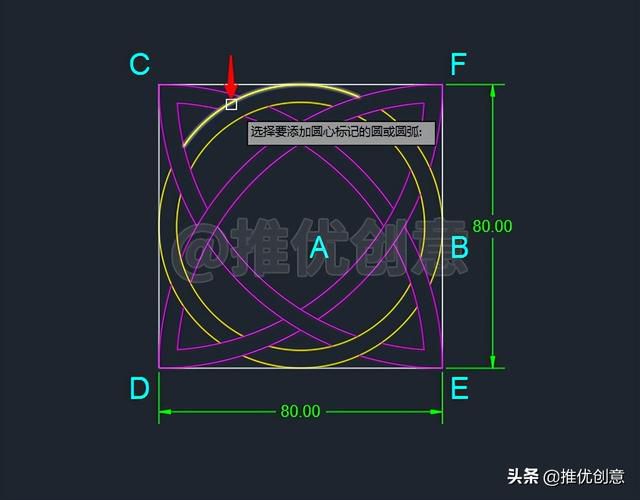

2.20、點選任意一條黃色外圓弧A標記出中心線。

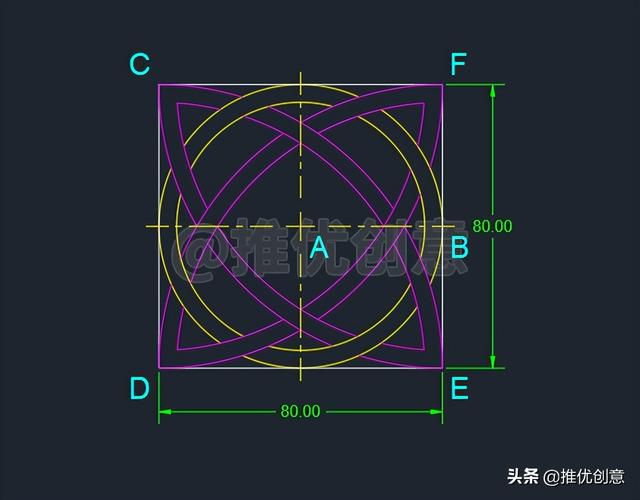

2.21、黃色圓弧的圓心標記完成後如下圖。

至此，整幅圖繪製完畢。

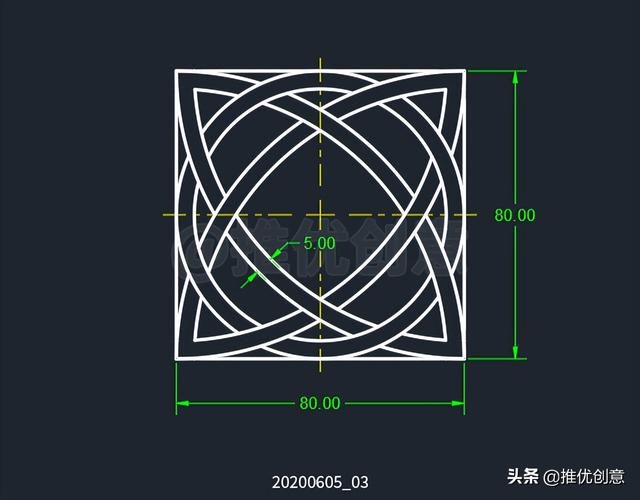

2.22、使用「圖層」管理圖形，標註尺寸，最終完成效果見下圖。

20200605_03
