90平方二層小洋樓外觀效果圖（經濟實用型中式二層小洋樓全套施工圖）

2023-09-25 03:28:44 2

本戶型為二層獨棟別墅，磚混結構，佔地面積90平方米，建築簷口高度6.9米，總高度9.6米，一樓設有門廊、客廳、臥室兩間、衛生間、餐廳；二樓設有陽臺、客廳、兒童房/書房、臥室兩間、衛生間、棋牌室。

本戶型外觀造型簡潔大方，色彩清新淡雅，富有時代的韻味；房間尺度設計適宜，空間利用率高，各使用空間都有較好的採光通風。

圖紙目錄：建築說明、門窗表、一層平面圖、二層平面圖、屋頂平面圖、南立面、北立面、東立面、西立面、1-1剖面圖、前屋簷結構圖、化糞池蓋板平面圖、水池剖面圖、基礎節點圖、2-2節點圖、屋頂結構透視圖、天溝大樣圖、屋頂結構圖、陽臺祥圖、室外臺階詳圖、混凝土散水；結構：基礎墊層布局圖、基礎梁布局圖、二層梁布局圖、屋面梁布局圖、閣樓梁布局圖、二層板筋局圖、屋面梁布局圖、閣樓梁布局圖；給排水：一層水路走向圖、二層水路走向圖、一層布燈圖、二層布燈圖、一層插座布局圖、二層插座面布局圖、配電系統圖、各層標高(樓面）等。

本套圖紙包括DWG（可修改編輯及列印）

在天正插件裡面打開，

參考造價14.4萬左右。

效果圖預覽

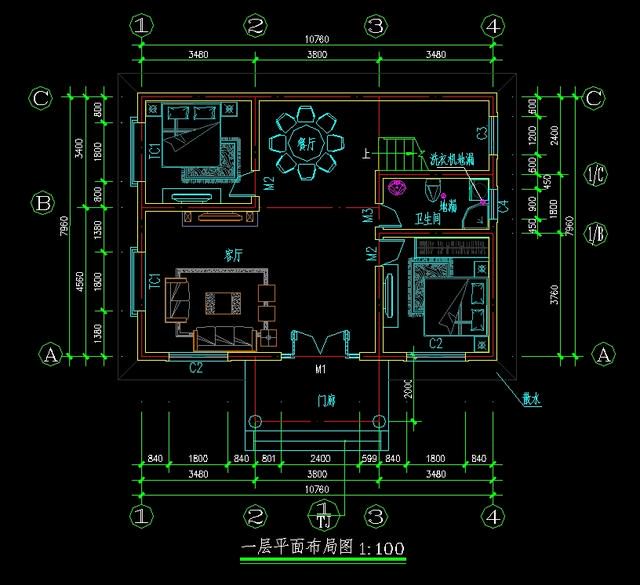

3.平面效果圖

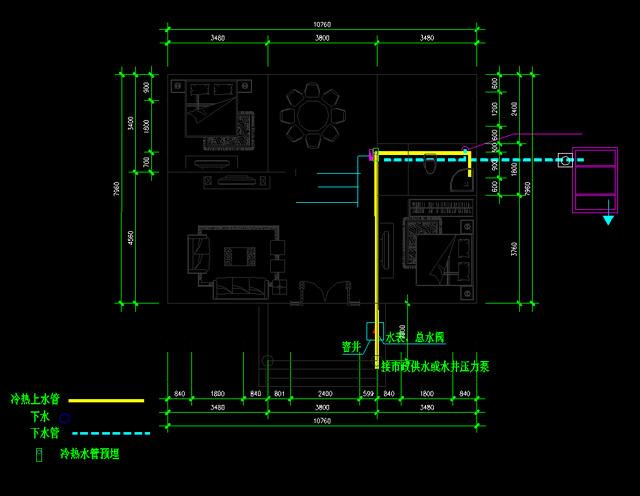

4.給排水平面圖

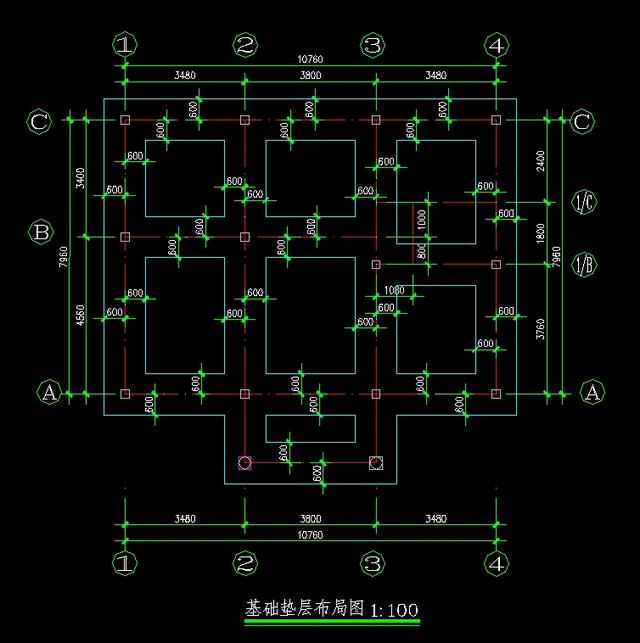

5.基礎平面圖

6.電平面布置圖

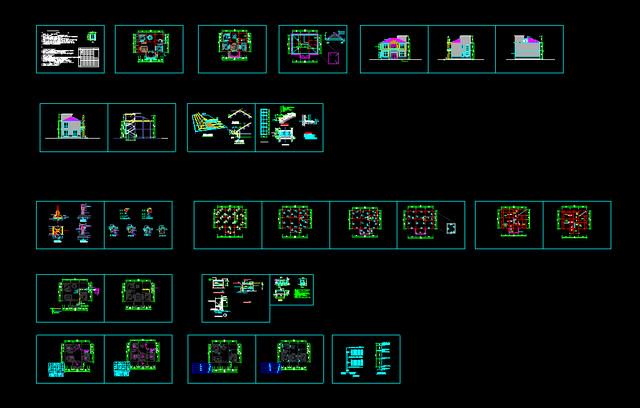

7.完整圖紙截圖
