工藝流程圖

工藝流程圖是化工生產的技術核心，包含了物料平衡、設備、儀表、閥門、管路等信息，每一個化工廠都有一份獨一無二的工藝流程圖，可以說從一份完整工藝流程圖中可以看中一個工廠大部分的技術信息。所以無論是設計院的工程師、化工廠的工藝員、還是中控控制室的主操能看、能畫工藝流程圖，都是必不可少的技能。

今天小編就向大家介紹，工藝流程圖包括哪些，重點介紹PID的製圖標準與常用圖例。

工藝流程圖內容

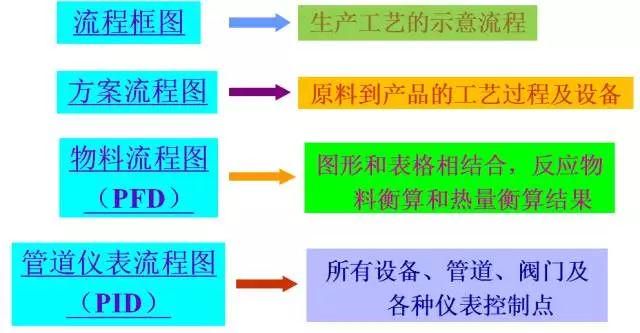

既然我們說工藝流程圖，那麼工藝流程圖到底包括些什麼呢？主要有框圖、PFD、PID這三種。一般來說流程是這樣的：確定工藝路線後，繪出工藝框圖；模擬計算後，確定物料平衡，繪出PFD圖，進行設備、閥門、儀表、管線的選型設計後，繪出PID圖。

其中框圖與PFD圖多用於設計階段，PID圖是在PFD圖基礎上設計出成型的流程圖，也是生產過程遇到最多的流程圖。下面小七就為大家介紹PID圖的標準與常用圖例。

帶控制點的工藝流程圖PID ▼

帶控制點的工藝流程圖也稱管道及儀表流程圖。從這張例圖中，我們可以看出，PID圖由設備、管道、儀表三部分組成，讓我們分別來看一下，這三部分應該如何視圖，常用圖例又有哪些。

1

設備部分

▌繪圖標準

流程圖上的設備都標註設備位號和名稱，設備位號一般標註在兩個地方。第一是在圖的上方或下方，要求排列整齊，並儘可能正對設備，在位號線的下方標註設備名稱；第二是在設備內或其近旁，此處僅注位號，不注名稱。當幾個設備或機器為垂直排列時，它們的位號和名稱可以由上而下按順序標註，也可水平標註。

工藝設備位號的編法是這樣的：每個工藝設備均應編一個位號，在流程圖、設備布置圖和管道布置圖上標註位號時，應在位號下方畫一條粗實線，位號的組成如下圖所示：

主項代號一般用兩位數字組成，前一位數字表示裝置(或車間)代號。後一位數字表示主項代號，在一般工程設計中，只用主項代號即可。裝置或車間代號和主項代號由設計總負責人在開工報告中給定；設備順序號用兩位數字01、02、…、10、…表示；相同設備的尾號用於區別同一位號的相同設備，用英文字母A、B、C、……尾號表示。常用的設備分類代號見下表，一般用設備英文名稱的首字母作代號。

常用設備分類代號

序號

設備名稱

代號

序號

設備名稱

代號

1

塔

P

7

火炬、煙囪

S

2

泵

T

8

換熱器、冷卻器、蒸發器

E

3

壓縮機、鼓風機

C

9

起重機、運輸機

L

4

反應器

R

10

其它機械及攪拌器

M

5

容器（貯槽、貯罐）

V

11

稱量設備

W

6

工業爐

F

12

其它設備

X

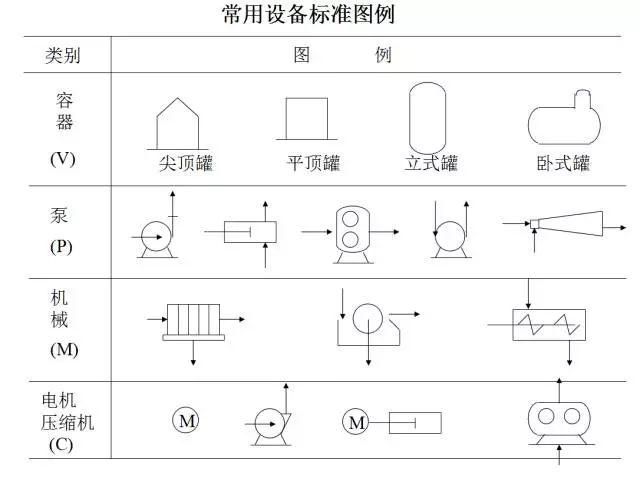

▌常用圖例

2

管路與閥門部分

▌繪圖標準

工藝管道用管道組合號標註，管道組合號由四部分組成，即管道號(或管段號，由三個單元組成)、管徑、管道等級和隔熱或隔聲。共分為三組，用一短橫線將組與組之間隔開，隔開兩組間留適當的空隙，組合號一般標註在管道的上方，如圖所示：

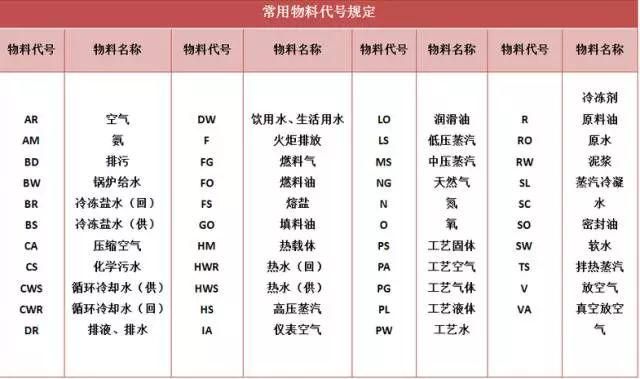

第一組有三個單元，分別為物料代號、主項編號及管道順序號。其中第1單元為物料代號，由1~3位英文字母表示，各種物料代號見下表，表中未規定的物料代號的由專業技術人員按英文字母選取。

第2單元為主項編號，按工程規定的主項編號填寫，採用兩位數字，從01、02開始至99為止；第3單元為管道順序號，相同類別的物料在同一主項內以流向先後為序，順序編號。採用兩位數字，從01、02開始，至99為止。第一組的三個單元組成管道號(管段號)。

第二組由第4、第5兩個單元組成，其中第4單元為管道尺寸，一般標註公稱直徑。以mm為單位，但只注數字，不注單位；第5單元為管道等級由三個部分組成，見下圖所示：

其中第一部分為管道的公稱壓力（MPa）等級代號，用大寫英文字母表示，A~K用於ANSI標準壓力等級代號(其中I、J不用)，L~Z用於國內標準壓力等級代號(其中O、X不用)。管道壓力等級代號具體含義參見下表：

管道壓力等級代號

用於ANSI標準

用於國內標準

代號

含義（LB）

代號

含義（MPa）

A

150

L

1.0

B

300

M

1.6

C

400

N

2.5

D

600

P

4.0

E

900

Q

6.4

F

1500

R

10.0

G

2500

S

16.0

——

——

T

20.0

——

——

U

22.0

——

——

V

25.0

——

——

W

32.0

第二部分為順序號，用阿拉伯數字表示，由1開始；第三部分為管道材質類別，用大寫英文字母表示，其含義如下：A—鑄鐵；B—碳鋼；C—普通低合金鋼；D—合金鋼；E—不鏽鋼；F—有色金屬；G—非金屬；H—襯裡及內防腐。

第三組由第6單元組成，為隔熱或隔聲代號，表示方法見下表：

常用隔熱及隔熱代號

代號

功能類型

備註

H

保溫

採用保溫材料

C

保冷

採用保冷材料

P

人身防護

採用保溫材料

D

防結露

採用保冷材料

E

電伴熱

採用電熱帶和保溫材料

S

蒸汽伴熱

採用蒸汽伴管和保溫材料

W

熱水伴熱

採用熱水伴管和保溫材料

O

熱油伴熱

採用熱油伴管和保溫材料

J

夾套伴熱

採用夾套管和保溫材料

N

隔聲

採用隔聲材料

當工藝流程簡單，管道品種規格不多時，管道組合號中的第5、6兩個單元可省略。第4單元的尺寸可直接填寫管子的外徑×壁厚，並標註工程規定的管道材料代號。

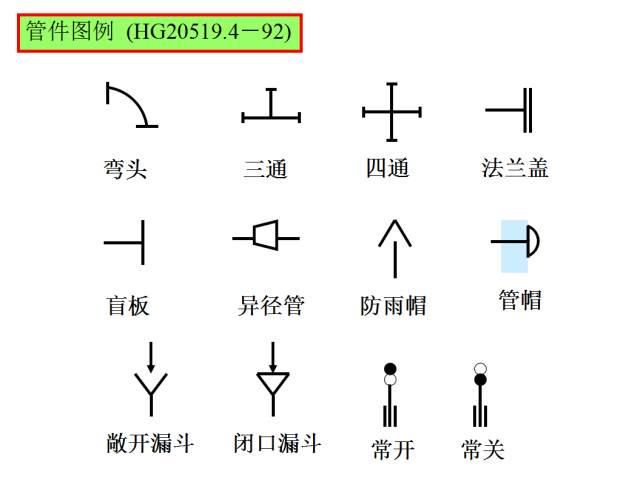

▌常用圖例

3

儀表部分

▌繪圖標準

工藝流程圖中標註出了全部與工藝有關的檢測儀表、調節控制系統、分析取樣點和取樣閥。其符號、代號規定見下表：

儀表控制點的符號圖形一般用細實線繪製，符號圖形、各種執行機構和調節閥的符號在圖例中也可以找到。 儀表圖形符號和字母代號組合起來，可以表示工業儀表所處理的被測變量和功能，或表示儀表、設備、元件、管線的名稱；字母代號和阿拉伯數字編號組合起來，就組成了儀表的位號。

在檢測控制系統中，一個迴路中的每一個儀表或元件都應標註儀表位號。儀表位號由字母組合和阿拉伯數字編號組成。第一個字母表示被測變量，後繼字母表示儀表的功能。數字編號表示儀表的順序號，數字編號可按車間或工段進行編制，如上圖所示。

▌常用圖例

來源：石化早晨
