一、有功功率

在交流電路中，凡是消耗在電阻元件上、功率不可逆轉換的那部分功率（如轉變為熱能、光能或機械能）稱為有功功率，簡稱「有功」，用「P」表示，單位是瓦（W）或千瓦（KW）。

它反映了交流電源在電阻元件上做功的能力大小，或單位時間內轉變為其它能量形式的電能數值。實際上它是交流電在一個周期內瞬時轉變為其他能量形式的電能數值。實際上它是交流電在一個周期內瞬時功率的平均值，故又稱平均功率。它的大小等於瞬時功率最大值的1/2，就是等於電阻元件兩端電壓有效值與通過電阻元件中電流有效值的乘積。

二、無功功率

在交流電路中，凡是具有電感性或電容性的元件，在通過後便會建立起電感線圈的磁場或電容器極板間的電場。因此，在交流電每個周期內的上半部分（瞬時功率為正值）時間內，它們將會從電源吸收能量用建立磁場或電場；而下半部分（瞬時功率為負值）的時間內，其建立的磁場或電場能量又返回電源。因此，在整個周期內這種功率的平均值等於零。就是說，電源的能量與磁場能量或電場能量在進行著可逆的能量轉換，而並不消耗功率。

S=(KVA) 全功率（視在功率） P=(KW) 有功功率 Q=(Kva) 無功功率

各種功率之間有如下關係式：

五、三相交流電路中的功率計算

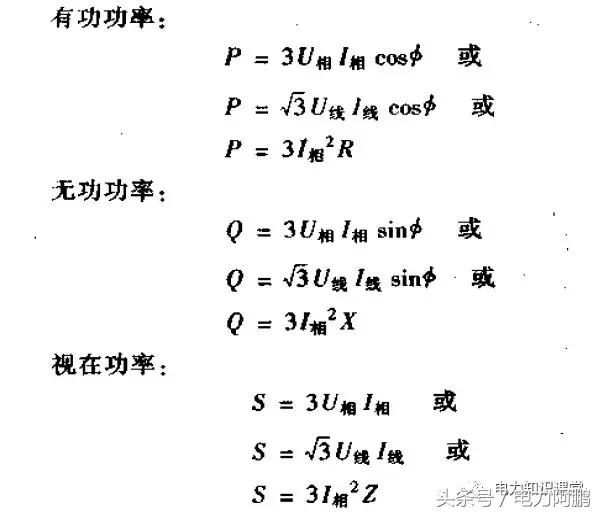

對於三相對稱負載來說，不論是Y形接法還是△形接法，其功率的計算均可按下式進行：

如果三相電路的負載不對稱，則上述公式不能使用，這時必須用三個單相電路功率相加的方法計算三相總功率。

功率因數表的正確接線

圖1所示為三相功率因數表表後接線柱情況及接線方法示意。三個電壓接線柱分別標有UA、UB、UC、兩個電流接線柱務標有IA，意思是功率因數表所取電流應與左邊電壓接線柱所接電壓同相。並且與負荷電流同方向的電流互感器二次電流應以標有*號的接線柱流入，從另一個接線柱流出。左邊電壓接線柱也標有*號，也是說明此電壓應與電流同相。下面通過一個實例來具體介紹一下功率因數表的正確接線方法。

圖2是一個低壓母線示意簡圖。準備在電容柜上安裝一隻三相功率因數表，由於安裝位置有限，為功率因數表取電流的電流互感器安裝在中相。

由於電流互感器安裝在中相（綠相），則電壓接線柱左邊那個應接綠色相電壓。然後以綠色相為UA，用相序表測定黃、綠、紅三相電壓的相序，結果是綠一黃一紅為正相序。圖2中括號所標的UA、UB、UC即為相序表測定的結果．則在中間的電壓接線柱應接黃相電壓．右邊的電壓接線應接紅色相電壓。電壓線接好後，
