鋼結構連接螺栓方向（鋼結構螺栓連接詳解）

2023-09-23 14:48:57

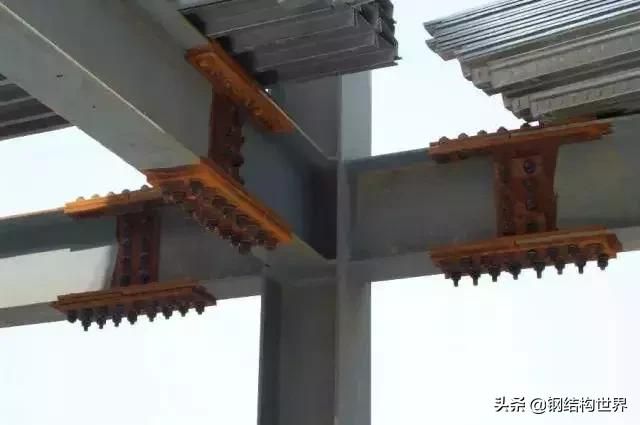

以上圖示為梁拼接的全螺栓連接

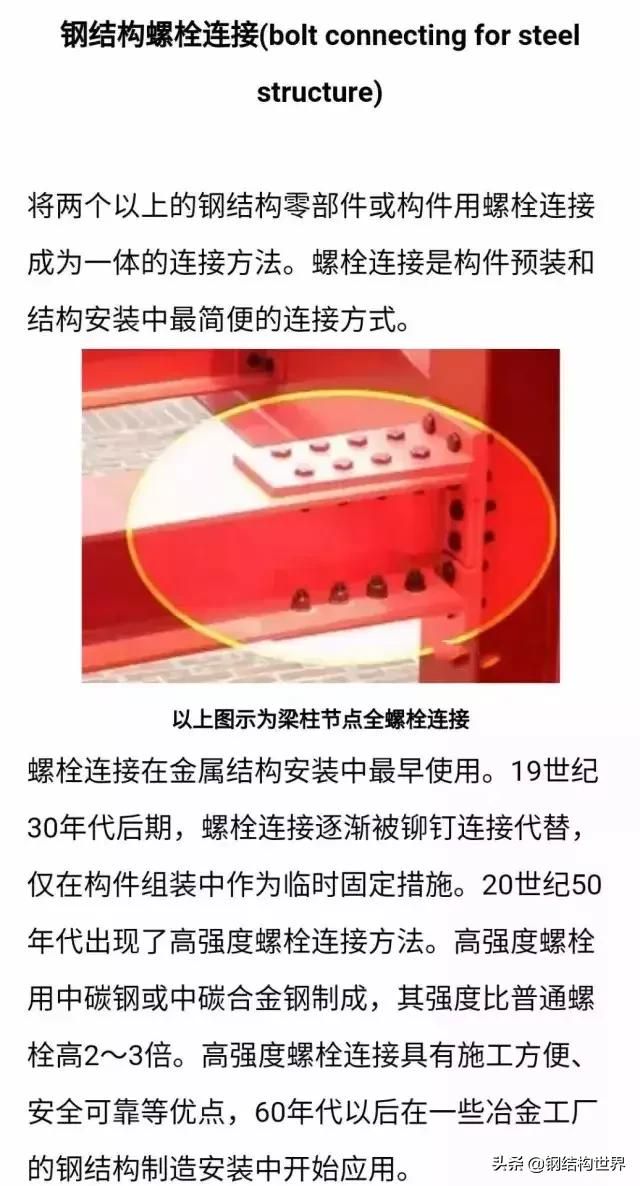

螺栓有很多叫法，螺栓釘、螺釘、緊固件、標準件……

螺栓是緊固件的通用說法。

廣義上螺栓包括普通螺栓、高強螺栓、地腳錨栓、膨脹螺栓、化學錨栓……

狹義上的螺栓分為普通螺栓連接和高強度螺栓兩種。

標題

一

普通螺栓連接

分粗製螺栓連接和精製螺栓連接。

普通螺栓按照形式可分為六角頭螺栓、雙頭螺栓、沉頭螺栓等；

以上圖示是沉頭螺栓

按製作精度可分為A、B、C級三個等級

A、B級為精製螺栓

C級為粗製螺栓。

鋼結構用連接螺栓，除特殊說明外，一般即為普通粗製C級螺栓。

以上圖示為普通螺栓

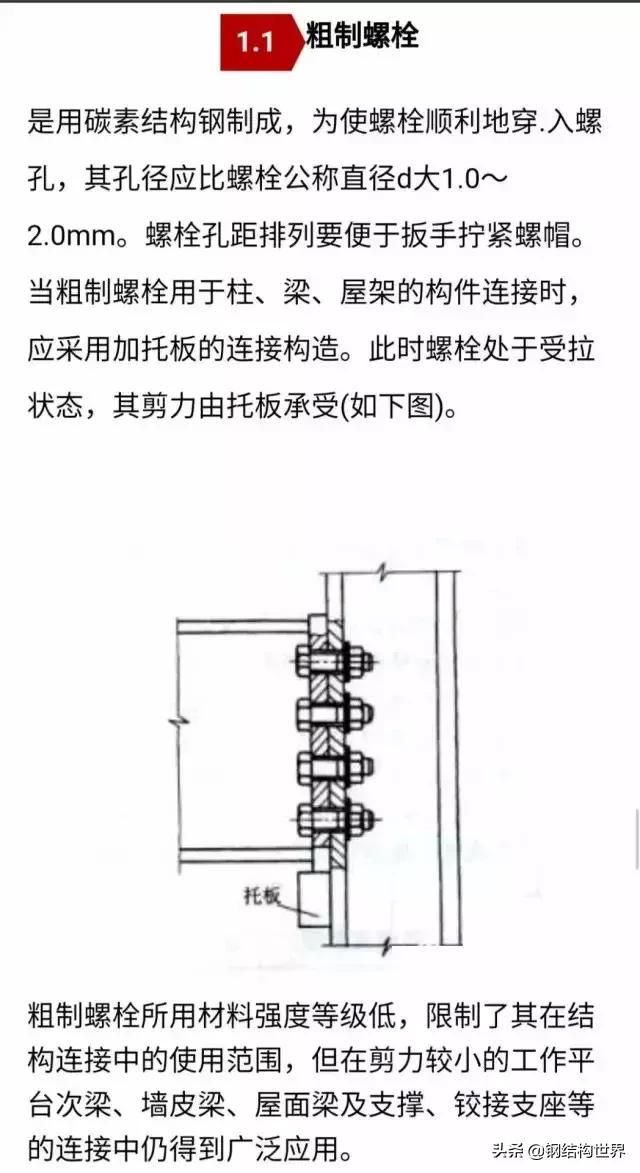

粗製螺栓還普遍用於廠房鋼結構的預拼裝、鉚接構件鉚接前的預緊固以及高強度螺栓連接前的組裝和安裝節點焊接前的臨時緊固等。粗製螺栓作為永久固定螺栓使用時，需在找正後將其擰緊並採取防松措施。

以上圖示為柱腳螺栓的雙螺母防松措施

1.2精製螺栓

連接時，其孔徑應與螺杆直徑相同，螺栓穿入螺孔時應用錘擊打入，制孔質量和螺杆的加工精度要有嚴格要求。精製螺栓連接用於一些經常拆裝和無法鉚接的結構連接。精製螺栓一般用於機械產品，建築鋼結構中極少使用。

標題

二

高強度螺栓連接

以上圖示是扭剪型高強螺栓和大六角高強螺栓

2.1摩擦型高強螺栓連接

靠螺栓緊固壓力使連接板層貼緊後在鋼板接觸表面產生的摩擦力來傳遞外力。對構件表面進行噴砂處理後生成赤鏽面，可獲得較大的摩擦係數，減少連接螺栓的數量。摩擦型高強度螺栓的孔徑應比螺栓公稱直徑d大1.5～2.0mm。

2.2承壓型高強度螺栓連接

是使構件間產生的摩擦力和螺栓中心軸剪切力與構件的承壓力同時作用來傳遞應力的，其孔徑應比螺栓公稱直徑d大1.O～1.5mm。制孔採用數控鑽床鑽孔和鑽模鑽孔等方法。

總之，摩擦型高強螺栓和承壓型高強螺栓實際上是同一種螺栓，只不過是設計是否考慮滑移。摩擦型高強螺栓絕對不能滑動，螺栓不承受剪力，一旦滑移，設計就認為達到破壞狀態，在技術上比較成熟；承壓型高強螺栓可以滑動，螺栓也承受剪力，最終破壞相當於普通螺栓破壞（螺栓剪壞或鋼板壓壞）。

2.3大六角高強螺栓

由一個高強度螺栓、一個螺母和兩個墊圈可組成高強度螺栓連接副。

以上圖示是大六角高強螺栓和扭剪型高強螺栓的墊片配置

施工時，先用粗製螺栓將結構臨時固定，待結構安裝找正後，再從螺栓群中部開始逐個將粗製螺栓換上高強度螺栓並進行初擰，初擰後再順次進行復擰和終擰。

以上圖示是不同長度的大六角頭高強度螺栓連接副

進行大六角頭高強度螺栓連接副安裝時，螺栓兩邊應各加一個墊圈(圖3a)。初擰扭矩值為終擰扭矩值的50％，復擰扭矩值等於終擰扭矩值，終擰扭矩值計算公式為：Tc=K*Pc*d。式中Tc為終擰扭矩值，N·m；K為扭矩係數；Pc為施工預拉力，kN；d為高強度螺栓螺紋直徑，mm。施擰採用扭矩扳手，每次使用前應進行扭矩校正。

以上圖示是手動大六角頭扭矩扳手

以上圖示是電動大六角頭扭矩扳手

2.4扭剪型高強螺栓，一個高強度螺栓、一個螺母和一個墊圈組成扭剪型高強螺栓連接副。

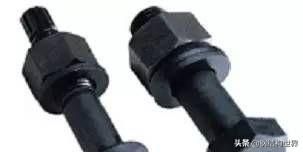

以上圖示是扭剪型高強螺栓

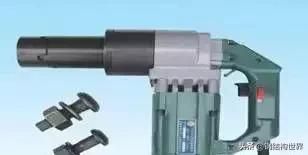

以上圖示是扭剪型電動扳手

以上圖示是扭剪型高強螺栓安裝原理

進行扭剪型高強度螺栓連接副安裝時，應僅在螺母一側加一個墊圈(圖3b)。初擰扭矩值計算公式為：Tc=0.065*Pc*d。式中Tc為初擰扭矩值，N·m；Pc為施工預拉力，kN；d為高強度螺栓螺紋直徑，mm。終擰採用專用扳手將尾部梅花頭擰斷為止。質量檢查的重點應放在施工過程的監督檢查。
