cad導入3dmax之後怎麼整體建模（怎麼將cad導入3dmax中建模）

2023-09-23 03:10:16 1

做室內設計的同學都知道我們在CAD中畫二維圖形，然後轉到3dmax中建模，那麼大家知道怎麼將cad導入3dmax中建模嗎?下面是小編整理的怎麼將cad導入3dmax中建模的方法，希望能給大家解答。

將cad導入3dmax中建模的方法一

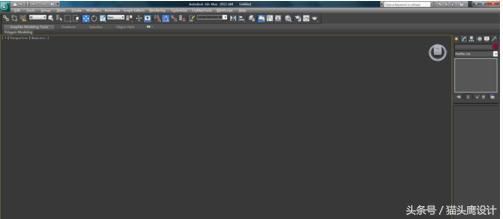

打開3dmax軟體，同時要有一個室內的CAD圖紙，這裡我選擇的是一個辦公室的圖紙。按下「T」在頂視圖的窗口下。如圖。

然後在左上角菜單欄中，找到「import」導入命令，點擊打開。找到先保存的dwg類型的CAD圖紙，點擊打開。如圖。

然後出現一個菜單，這裡我們不做修改直接點擊ok。(另一種導入方法是直接將圖紙拖入到max中即可)。如圖。

為了方便我們建模，我們需要把圖紙凍結住，點擊圖紙，右鍵在顯示菜單中選擇「Freeze Selected」凍結，上邊的「Unfreeze All」就是取消凍結。如圖。

補充一點知識，怎麼看CAD圖紙，我在下面的圖中標註了一下門和窗戶的形狀，在CAD中每個圖形都有它代表的意思。如圖。

打開二維捕捉，並對其進行設置。這樣就可以讓我們對線進行捕捉。這樣更方便更準確。如圖。

現在我們開始建模，在右側選擇創建面板，找到「Line」單擊，按著圖紙上的外框進行畫線。如圖。

當點的首尾相接時就會出現一個對話框提示是否閉合樣條線，我們單擊確定即可。如圖。

以此類推，我們來看下，現在圖形畫完了。如何，有沒有很簡單那~~如圖，綠色的就是我們畫好的。

但是現在的先都是分開的，三個矩形，為了操作方便我們需要把三個圖形附加成一個。單擊一個圖形，在右側屬性欄中找到並單擊「attach」將其附加在一起。如圖。

單擊選擇我們畫好的線段，點擊修改面板中找到「extrude」擠出命令。如圖。

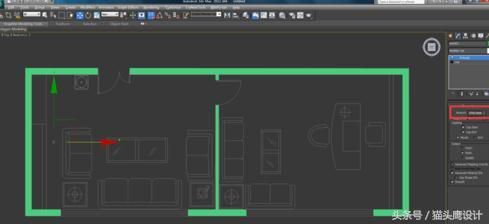

這時，我們看見窗口中的線已經成面了，這時我們把擠出的數值調到2700mm。如圖。

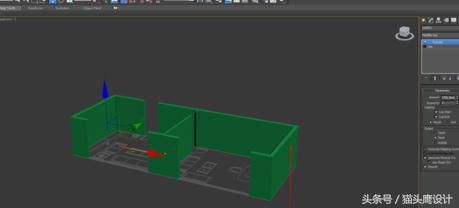

按「p」來到透視圖看下效果。這樣一個簡單的模型就建好了。很簡單吧。如圖。

　　將cad導入3dmax中建模的方法二

首先打開3dmax，然後選擇File-Import(文件-導入)。

在彈出的窗口中找到cad圖形文件，然後選擇打開。

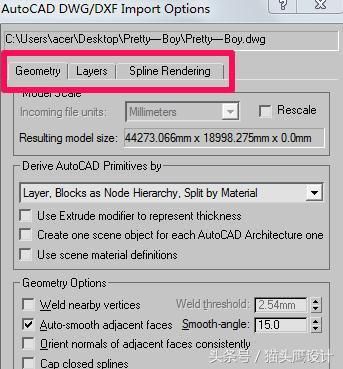

這時會出現如下對話框，此處可以做一些細緻的設置，一般我們直接選擇OK打開就可以了。

此時大家可以看到cad圖形已經導入到3dmax中了。怎麼樣，很簡單吧，希望對大家有幫助。
