暖通設計規範及標準有哪些（註冊暖通供暖部分重要公式的由來推導或修正說明）

2023-10-14 13:37:25

1.工業建築圍護結構耗熱量計算

工業建築圍護結構耗熱量計算，有兩種方法（參考GB 50019-2015《工規》5.2.7條及條文說明）。第一種計算方法是採用室內設計溫度（記作tn1）計算圍護結構基本耗熱量，需要進行高度附加修正。第二種計算方法是室內不同部位採用不同的室內計算溫度（記作tn2），計算房間各部分圍護結構的耗熱量，不進行高度附加修正。對於房間高度大於4m的工業建築，宜採用第二種方法。

第一種計算方法與民用建築計算方法相同。其形式如公式（1）所示。

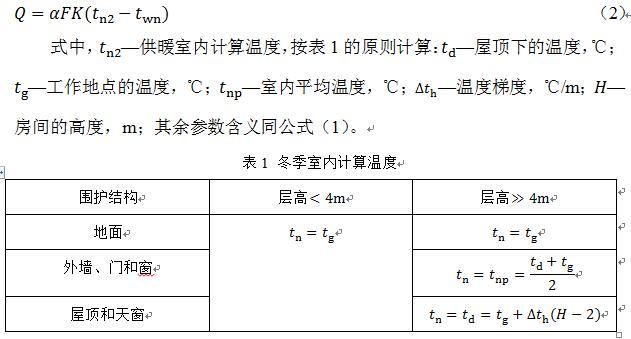

第二種方法圍護結構耗熱量計算，其形式如公式（2）所示。

2.混水裝置的設計流量計算

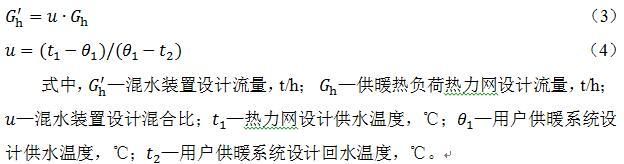

當用戶供暖系統設計供水溫度低於熱力網的供水溫度時，如果需要用戶要與高溫熱網要直接進行連接，需要採用混水降溫裝置。混水裝置的設計流量應按公式（3）確定。（參見1. CJJ 34-2010 《城鎮供熱管網設計規範》第42頁，10.3.6條；和《教材》第134頁）

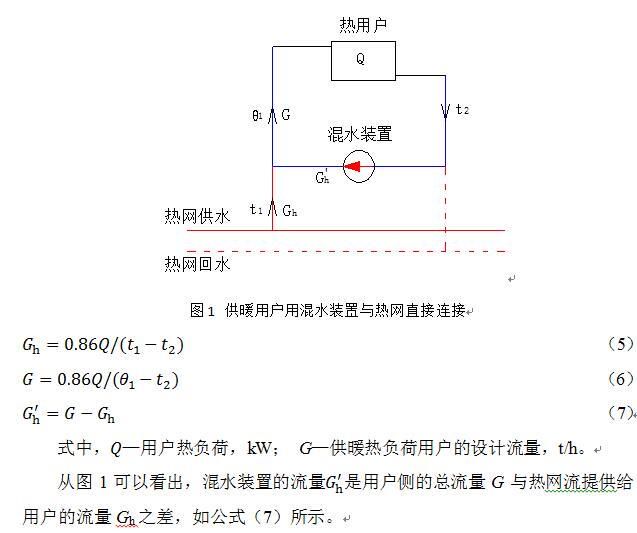

公式（4）對兩組溫度的表示方法，很容易使人把溫度搞混淆。各種流量和溫度的含義，我們結合圖1來分析理解。從高溫熱網側分析，熱力網需要向熱用戶提供Q的熱量，其溫度由供水溫度t1，降低到用戶的回水溫度t2，此時熱網應提供的設計供水量Gh用公式（5）計算。從用戶側分析，溫度為θ1的供水，供給熱用戶Q的熱量後，溫度降低為t2。則用戶側流量G用公式（6）計算。

需要說明兩點，第一，混水裝置流量計算，與熱網的回水溫度無關，這從公式（4）和（5）的表達式形式可以直接得到這個結論。第二，低溫熱用戶系統的回水溫度不一定等於高溫熱網的回水溫度。因為高溫熱網連接多個熱用戶，每個熱用戶的回水溫度不一定相同。

【2017年真題】某嚴寒地區一個六層綜合樓，除一層門廳採用地面輻射供暖系統外，其它區域均採用散熱器熱水供暖系統。計算熱負荷分別為：散熱器系統200kW，地面輻射系統20kW。散熱器供暖系統熱媒為75℃/50℃，地面輻射供暖系統採用混水泵方式，其一次熱媒由散熱器供暖系統提供，輻射地面供暖熱媒為60℃/50℃。問：該建築供暖系統水流量（t/h）和混水泵的流量（t/h）最接近下列哪一項？

（A）6.88和1.72，（B）6.88和0.688，（C）7.568和1.032，（D）7.912和1.032

【解析】由題可知，散熱器供暖系統為高溫供水，相當於圖1中的熱網供水，；輻射供暖系統為低溫供水，相當於圖1中的低溫熱用戶，因此，θ1=60℃，t2=50℃

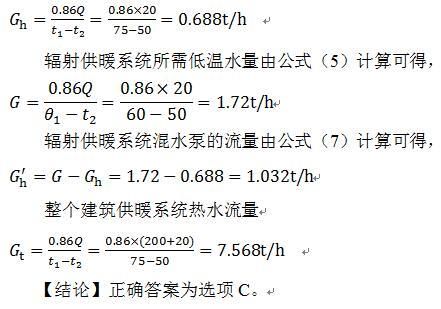

對於輻射供暖系統，所需高溫熱水量由公式（6）計算可得，
