乙太網的鏈路聚合（HCIP-鏈路聚合eth-trunk）

2023-09-22 16:10:57

鏈路聚合 eth-trunk （鏈路捆綁）

① 鏈路聚合概述

作用：增加鏈路帶寬，同時提供鏈路冗餘

鏈路聚合兩種模式：

a 手工負載分擔模式：強制模式，沒有協商機制，有幾條

鏈路用幾條鏈路，「死板」 （默認模式）

b LACP模式 ：可以自定義備份鏈路，「靈活」,有協商報文。（推薦）

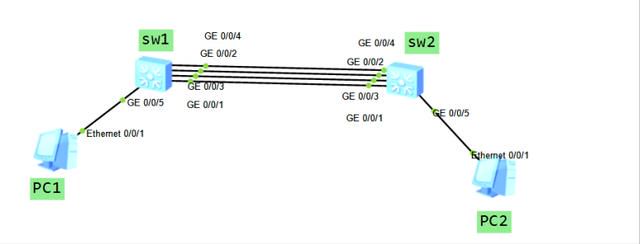

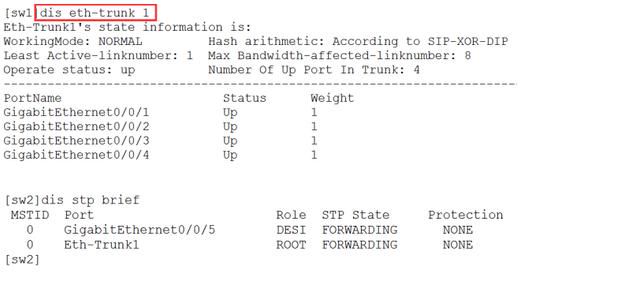

② 二層鏈路聚合

配置：

sw1:

int eth-trunk 1 創建捆綁組1

interface GigabitEthernet0/0/1

eth-trunk 1 將gi0/0/1口加入捆綁組1

interface GigabitEthernet0/0/2

eth-trunk 1

interface GigabitEthernet0/0/3

eth-trunk 1

interface GigabitEthernet0/0/4

eth-trunk 1

sw2:(配置方法二）

int eth-trunk 1

trunkport gi 0/0/1 to 0/0/4 將接口gi0/0/1 到gi0/0/4

全部加入捆綁組 1

修改負載均衡的方式：(可選）

int eth-trunk 1

load-balance xxxx

注意：默認負載均衡方式src-dst-ip 。

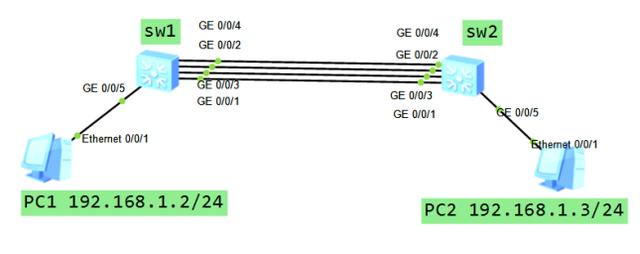

將捆綁之後的鏈路配置為trunk鏈路：

兩臺交換機：

interface Eth-Trunk1

port link-type trunk

port trunk allow-pass vlan all

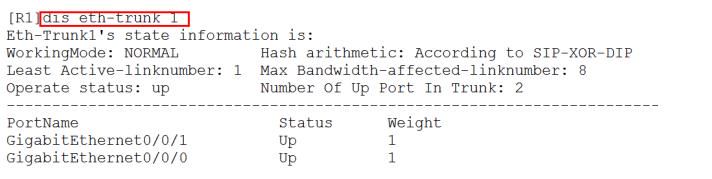

③ 三層鏈路聚合路由器和路由器

R1：

interface Eth-Trunk 1

undo portswitch 將二層邏輯接口提升為三層接口

ip address 12.1.1.1 255.255.255.0

interface GigabitEthernet0/0/0

eth-trunk 1

interface GigabitEthernet0/0/1

eth-trunk 1

R2：

interface Eth-Trunk1

undo portswitch

ip address 12.1.1.2 255.255.255.0

interface GigabitEthernet0/0/0

eth-trunk 1

interface GigabitEthernet0/0/1

eth-trunk 1

負載均衡 冗餘 斷掉任何一根線纜 通信不受影響

三層鏈路聚合 交換機和交換機

兩臺交換機配置類似：

sw1：

vlan 10

interface Eth-Trunk 1

port link-type access

port default vlan 10

interface GigabitEthernet0/0/1

eth-trunk 1

interface GigabitEthernet0/0/2

eth-trunk 1

interface Vlanif10

ip address 12.1.1.2 255.255.255.0

sw2：

vlan 10

interface Vlanif10

ip address 12.1.1.1 255.255.255.0

interface Eth-Trunk1

port link-type access

port default vlan 10

interface GigabitEthernet0/0/1

eth-trunk 1

interface GigabitEthernet0/0/2

eth-trunk 1

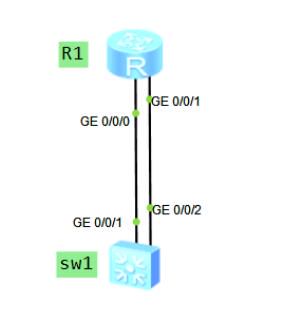

三層鏈路聚合 路由器和多層交換機

R1：

interface Eth-Trunk1

undo portswitch

ip address 12.1.1.1 255.255.255.0

interface GigabitEthernet0/0/0

eth-trunk 1

interface GigabitEthernet0/0/1

eth-trunk 1

sw1：

vlan 10

interface Eth-Trunk1

port link-type access

port default vlan 10

interface GigabitEthernet0/0/1

eth-trunk 1

interface GigabitEthernet0/0/2

eth-trunk 1

interface Vlanif10

ip address 12.1.1.2 255.255.255.0

完成後，任意斷某根線不受影響。

LACP 模式特性

sw1：

int eth-trunk 1

mode lacp-static (該指令必須先配置，然後再向該捆綁組添加成員接口）

trunkport gi 0/0/1 to 0/0/4

sw2：

int eth-trunk 1

mode lacp-static (該指令必須先配置，然後再向該捆綁組添加成員接口）

trunkport gi 0/0/1 to 0/0/4

配置sw1 為主設備：

[ ] lacp priority 50 系統優先級默認是32768 ，數字越小越優先。

int eth-trunk 1

max active-linknumber 2 指定最大活躍接口數量

int gi 0/0/1

lacp priority 10 接口優先級，數字越小越被優先選用

int gi 0/0/2

lacp priority 20

int gi 0/0/3

lacp priority 30

int gi 0/0/4

lacp priority 40

int eth-trunk 1

least active-linknumber 2 最少活躍鏈路的數量，如果up鏈路少於2個 整條捆綁鏈路down 掉。
